Re: SM42, SP42 informacje i galeria

Post autor: T_Domagalski »

No to teraz na elektrodrążarkę i wkrótce cały Świat zostanie zasypany tanimi "stonkami" z wtrysku. 8)

Ech, rozmarzył sie człowiek.... :roll:
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

:arrow: SM42 w TT od UMF stała się faktem. Projekt najpopularniejszej lokomotywy manewrowej w Polsce został skończony. Na renderach widać różnice w stosunku do SP42.
Ponad to przygotowaliśmy do frezowania CNC szybki.
Tym razem pozwoliłem sobie pokolorować projekt.
Na ostatnim zdjęciu kompletny przedział już z tłumikiem, który powstał wcześniej.

:arrow: SU42 wkrótce i będziemy mieć komplet.
Załączniki
SM42 TT 1.jpg
SM42 TT 2.jpg
SM42 TT 3.jpg
SM42 TT 4.jpg
SM42 TT 5.jpg
SM42 TT 6.jpg
SM42 TT 7.jpg
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

Ostatnim elementem rodziny SM42 są bardzo charakterystyczne wózki. Wózek 1Lna już po modernizacji. Kanciaste łapy wahaczy, uproszczony układ hamulcowy to jedne z wileu zmian w stosunku do wózków jakie znamy z początków produkcji.
Ponad to mamy parę udoskonaleń ramy, min. miejsce na mocowanie węży, poręczy, reflektorów, zgarniaczy czy charakterystyczna dla SP42 klapka zasłaniająca wlew.
Z dumą przedstawiamy skończony projekt SP42 a za tydzień a może i mniej świat ujrzy SM42, która tak naprawdę różni się od SP42 dużą ilością detali, zauważalnych dla wprawnego oka.
Uprzedzając pytania, detale takie jak reflektory, zderzaki, zbiornik paliwa/wody/powietrza, sprężyny, zgarniacze, schodki, przedni tłumik mamy już w 3D od paru lat i wykonane będą z metalu lub drukowane 3D w zależności od potrzeb zamawiającego.
Przedstawiłem je na ostatnich zdjęciach.
Załączniki
SP42 TT 29.jpg
SP42 TT 23.jpg
SP42 TT 24.jpg
SP42 TT 25.jpg
SP42 TT 26.jpg
SP42 TT 27.jpg
SP42 TT 28.jpg
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

Niestety razem tego się nie da wydrukować. Chyba, ze chciałbyś miec podpory dachu budki postawione na powierzchni przedzialu maszynowego. Raz zrobilem budkę razem z przedziałem, nigdy wiecej. Malowanie i montaz byly koszmarem.
Mysle, ze przy 3D nic njie trz3ba bedzie szpachlować.
mae
Posty: 328
Rejestracja: 12 mar 2018, 18:25
Lokalizacja: Łódź
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: mae »

W przypadku druku 3d - w jakim celu budka jest osobną częścią? Osobiście wolałbym żeby cała buda była jedną częścią i w środku budki nie miała tego przewężenia (łatwiej byłoby upychać kable). No i nie musiałbym szpachlować szpar między budką a resztą budy.
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

Jedna ważnych jak nie najważniejsza kwestia rodziny SM42 to budka maszynisty. Jest bardzo charakterystyczna i nie do podrobienia.
Nowa budka już z 3D ma to tego nie miała wersja odlewana z żywicy. Przygotowaliśmy miejsca na montaż trąbek, wycieraczek szyb. Dach też zyskał nowe detale.
Całość już teraz prezentuje się całkiem obiecująco.
Niebawem koniec projektowania 3D i pierwszy wydruk.
Załączniki
SP42 TT 16.jpg
SP42 TT 17.jpg
SP42 TT 18.jpg
SP42 TT 19.jpg
SP42 TT 20.jpg
SP42 TT 21.jpg
SP42 TT 22.jpg
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

Jest już bardzo blisko. Rama skończona w 90%. Budka już w 50% bo sporo detali.
W przyszłym tygodniu zapewne model będzie już gotowy do druku.
Załączniki
SP42 TT 9.jpg
SP42 TT 10.jpg
SP42 TT 11.jpg
SP42 TT 12.jpg
SP42 TT 13.jpg
SP42 TT 14.jpg
SP42 TT 15.jpg
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

mae pisze: ↑04 gru 2024, 15:03
Ranger pisze: ↑03 gru 2024, 20:29 Tylko u mnie nie ma możliwości teraz pomalowac lampy od środka. Jest tak ciasno, ze na farbe nie ma miejsca jak trzeba dać odbłyśniki, dwie diody, swiatlowody itd. Zostane przy metalowych.
Jeśli jest tak ciasno, że aż nie mieści się farba, to nie wiem czy te reflektory nadają się dla składaczy zestawów.
Zależy ile naciapiesz farby? W tych metalowych nie trzeba ciapać farbą aby coś zaciemnić dlatego będą metalowe a nie żywiczne aby nie trzeba było ciapać czarną farbą :)
mae
Posty: 328
Rejestracja: 12 mar 2018, 18:25
Lokalizacja: Łódź
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: mae »

Ranger pisze: ↑03 gru 2024, 20:29 Tylko u mnie nie ma możliwości teraz pomalowac lampy od środka. Jest tak ciasno, ze na farbe nie ma miejsca jak trzeba dać odbłyśniki, dwie diody, swiatlowody itd. Zostane przy metalowych.
Jeśli jest tak ciasno, że aż nie mieści się farba, to nie wiem czy te reflektory nadają się dla składaczy zestawów.
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

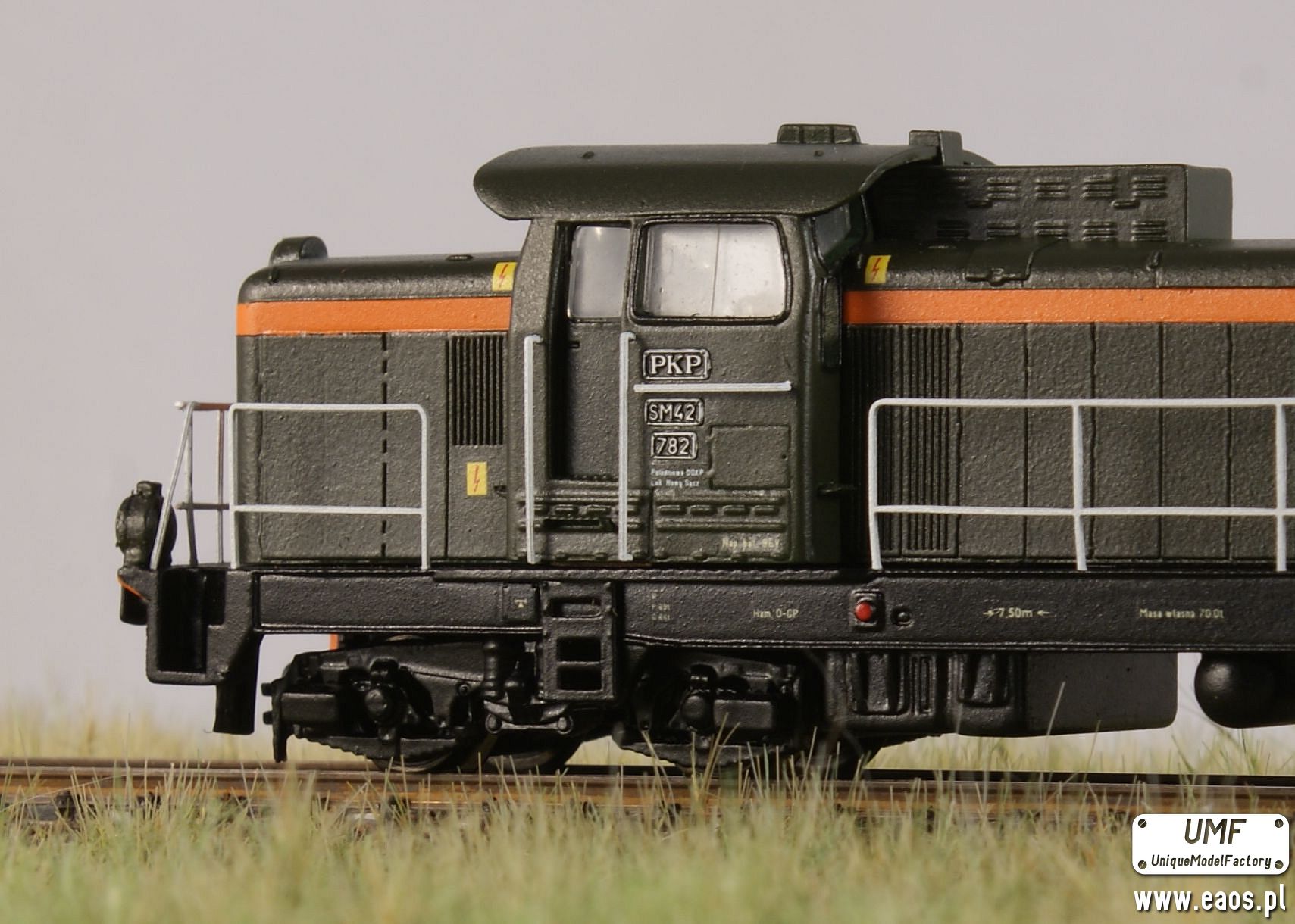

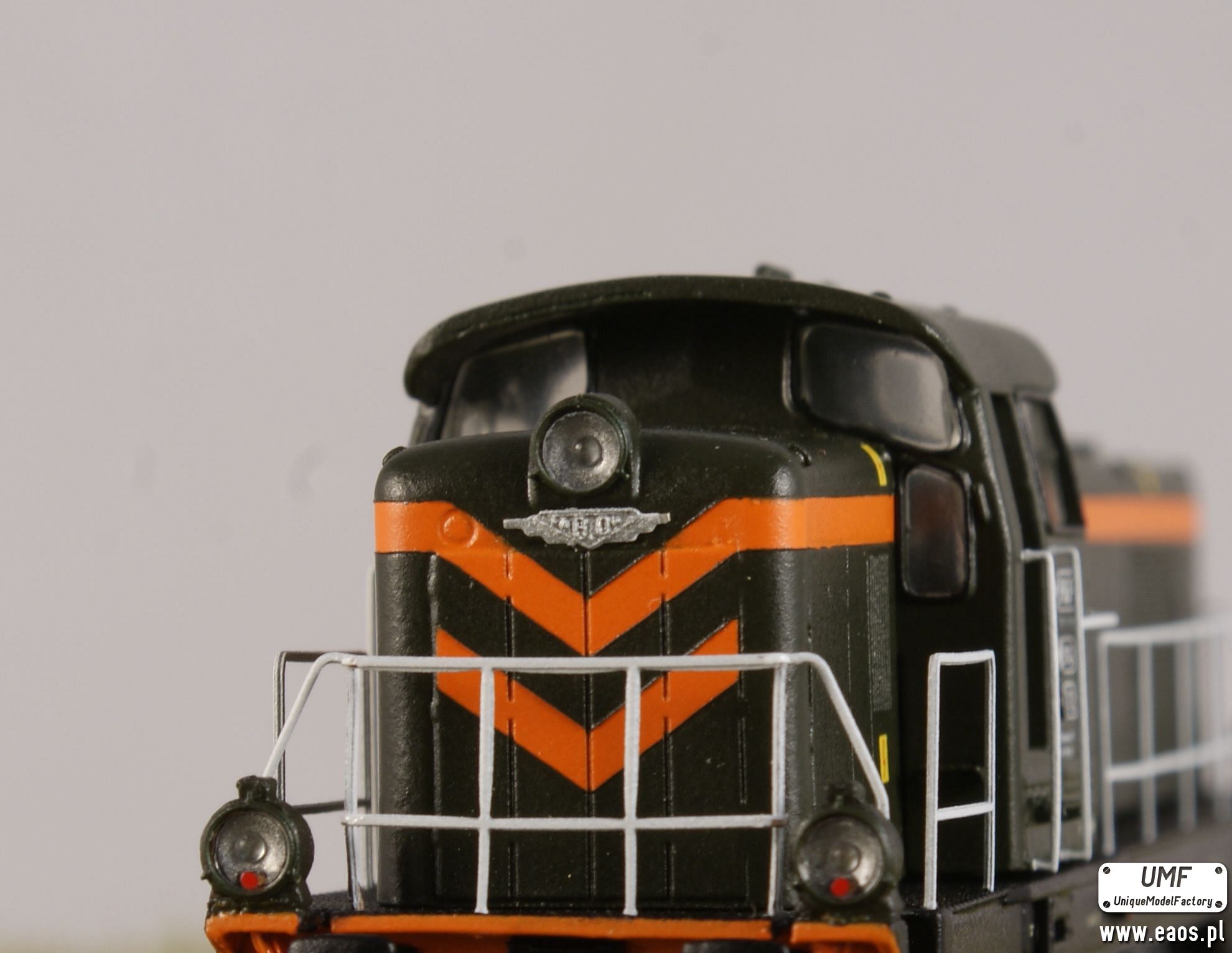

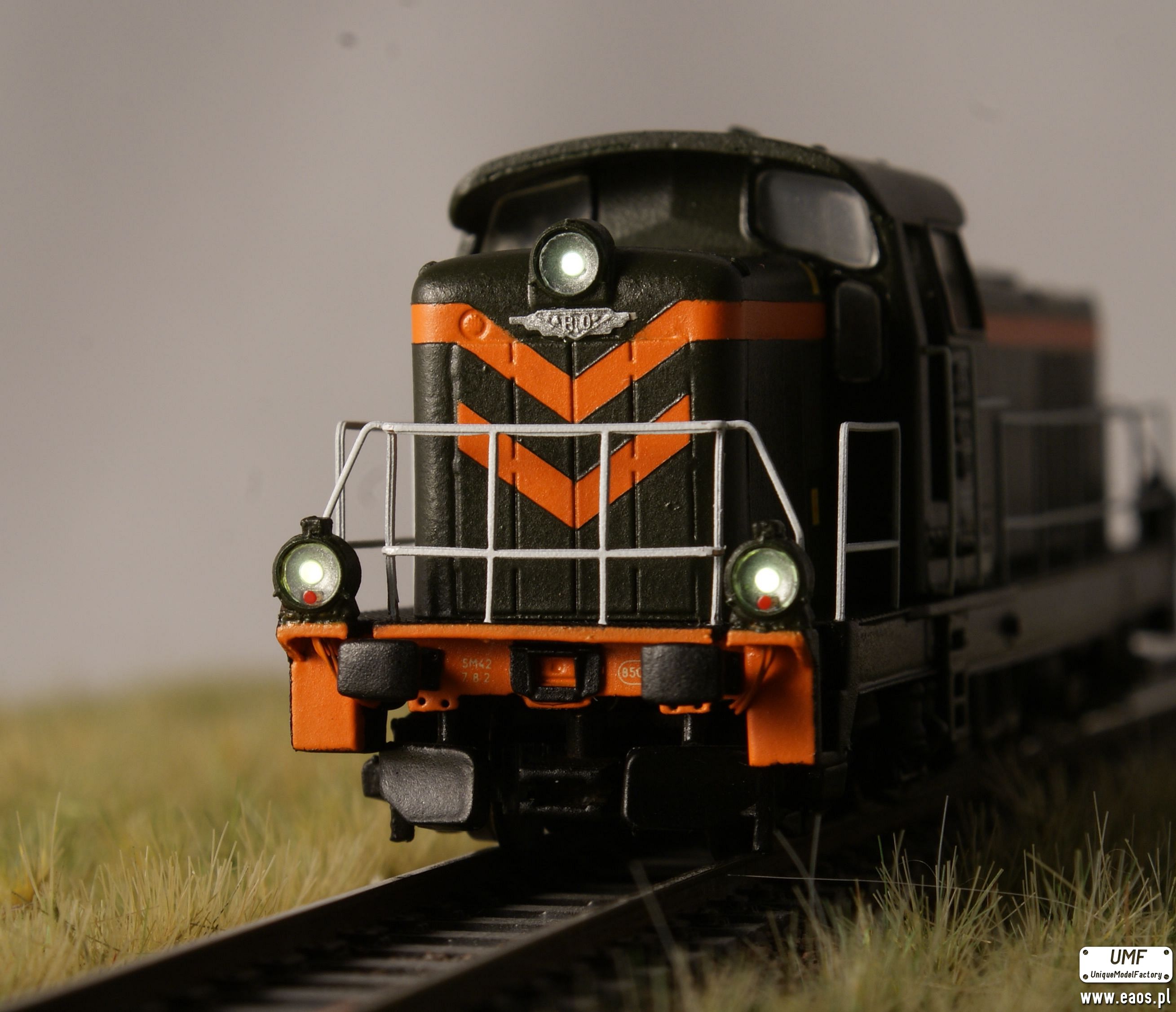

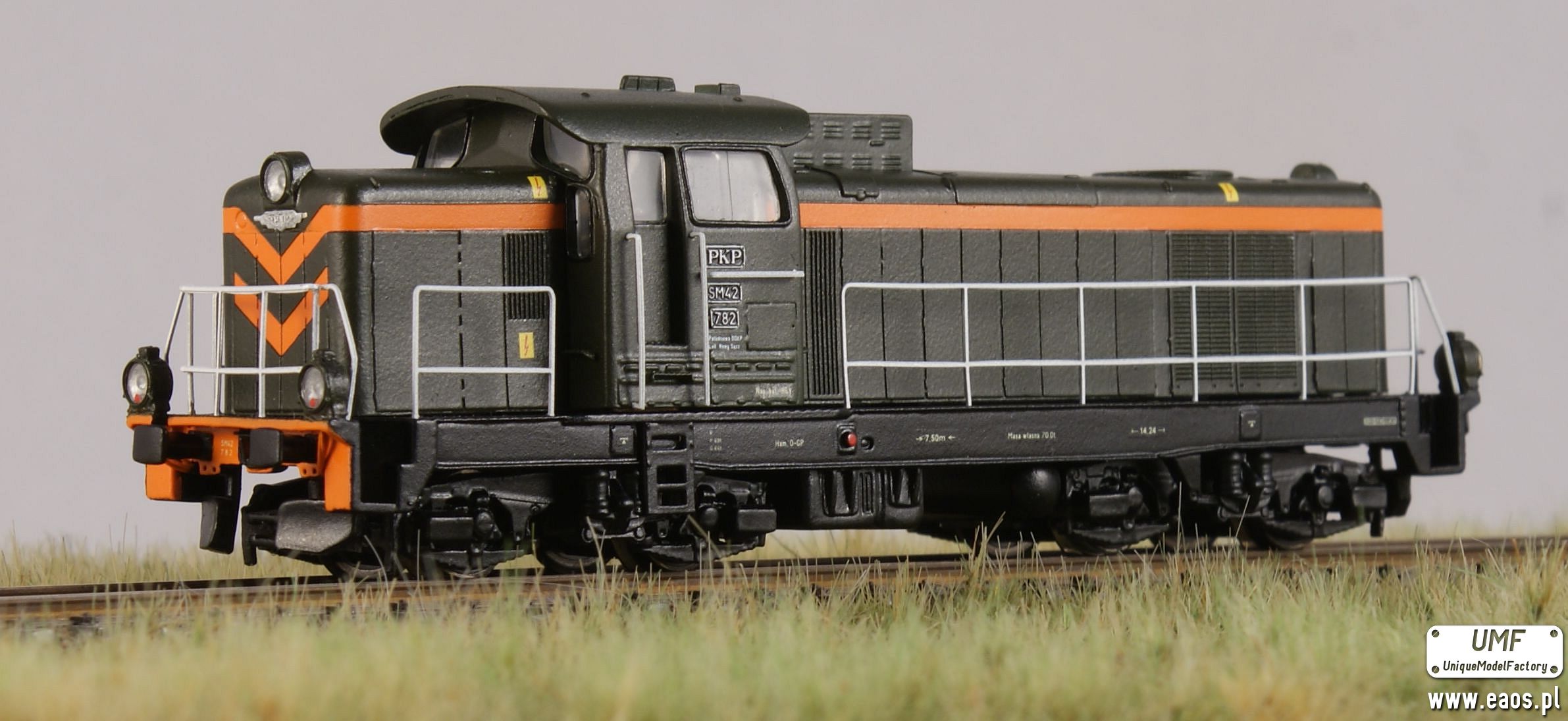

SM42-782 TT Południowa DOKP Lok. Nowy Sącz to kolejna lokomotywa z serii SM42 wykonana na bazie zestawu żywicznego plus metalowe dodatkami od UMF. Podobnie jak w przypadku SP42 w środku znajduje się płytka ze światłami E1, dekoder dźwięku, silnik 5 polowy i napęd na wszystkie osie. Odporne na zginanie barierki, odbłyśniki w reflektorach i wiele innych nowinek to rzeczy, które odróżniają nowe modele od znanych już wcześniej półseryjnych SM42 od UMF.
Załączniki
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

Tylko u mnie nie ma możliwości teraz pomalowac lampy od środka. Jest tak ciasno, ze na farbe nie ma miejsca jak trzeba dać odbłyśniki, dwie diody, swiatlowody itd. Zostane przy metalowych.
Awatar użytkownika
Misiek
Posty: 1743
Rejestracja: 23 kwie 2007, 22:26
Lokalizacja: Warszawa
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Misiek »

W całkowitej ciemności nie powinno przeświecać bo:
- do diody będzie zapewne dodany opornik
- reflektor będzie należycie pomalowany

Ja już nie sprawdzę bo układ już zdemontowałem, diody schowałem a garnek wsadziłem do pudełeczka z napisem "przekazać właścicielowi"
Ostatnio zmieniony 03 gru 2024, 20:27 przez Misiek, łącznie zmieniany 1 raz.
Awatar użytkownika
Scio
Posty: 784
Rejestracja: 11 mar 2009, 17:09
Lokalizacja: Kielce
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Scio »

Misiek pisze: ↑03 gru 2024, 19:59
T_Domagalski pisze: ↑02 gru 2024, 11:51Fakt. Nie pomyślałem o przeświecaniu. To może być mocno upierdliwa cecha ewentualnych reflektorów z wydruków.
Chyba nie ma powodów do niepokoju.

Naprędce wsadzona do garnka dioda 0805 zasilana 3v bez żadnych rezystorów

Malowanie na czarno, na szybko, pędzlem 2-3 warstwami czarnego podkładu vallejo, bez lakierowania
środek maźnięty chromowym Mołotowem, raczej mało starannie (kwestia jego aplikacji w taką mała lampę)


p.s. TTo jesTT TT - niech Was nie zmyli, że eNke zbieram
A w całkowitej ciemności też nie prześwieca? Na zdjęciu jest dość jasno.
Awatar użytkownika
Misiek
Posty: 1743
Rejestracja: 23 kwie 2007, 22:26
Lokalizacja: Warszawa
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Misiek »

T_Domagalski pisze: ↑02 gru 2024, 11:51Fakt. Nie pomyślałem o przeświecaniu. To może być mocno upierdliwa cecha ewentualnych reflektorów z wydruków.
Chyba nie ma powodów do niepokoju.

Naprędce wsadzona do garnka dioda 0805 zasilana 3v bez żadnych rezystorów

Malowanie na czarno, na szybko, pędzlem 2-3 warstwami czarnego podkładu vallejo, bez lakierowania
środek maźnięty chromowym Mołotowem, raczej mało starannie (kwestia jego aplikacji w taką mała lampę)
p.s. TTo jesTT TT - niech Was nie zmyli, że eNke zbieram
Awatar użytkownika
Ranger
Posty: 4082
Rejestracja: 05 paź 2006, 00:02
Lokalizacja: Lublin
Kontakt:

Re: SM42, SP42 informacje i galeria

Post autor: Ranger »

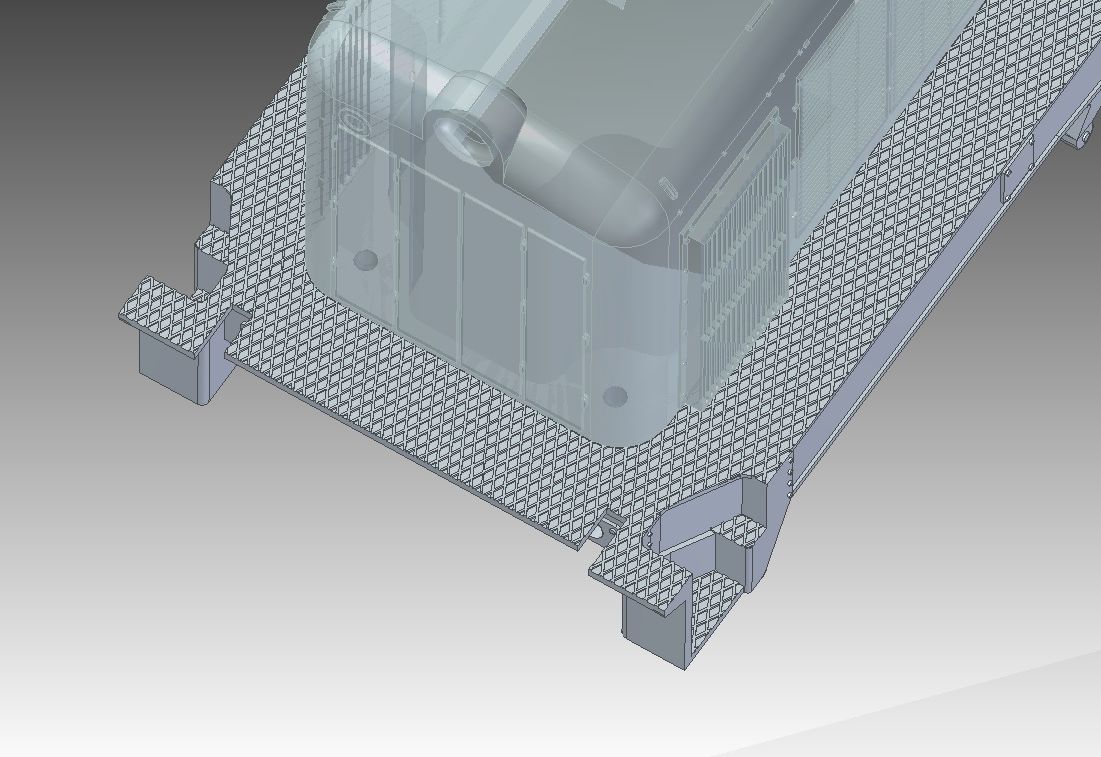

Masa czasu spędzona na detalach ale to właśnie one świadczą o jakości projektu i ogólnym odbiorze modelu.
Tego mi zawsze brakowało w modelach z blaszek.
Śruby, przestrzenna zawiasy, wielopoziomowe powierzchnie przedziałów maszynowych.
Załączniki
SP42 TT 4.jpg
SP42 TT 5.jpg
SP42 TT 6.jpg
SP42 TT 7.jpg
SP42 TT 8.jpg
