Re: SM42, SP42 informacje i galeria
No to teraz na elektrodrążarkę i wkrótce cały Świat zostanie zasypany tanimi "stonkami" z wtrysku.
Ech, rozmarzył sie człowiek....
Ech, rozmarzył sie człowiek....
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria

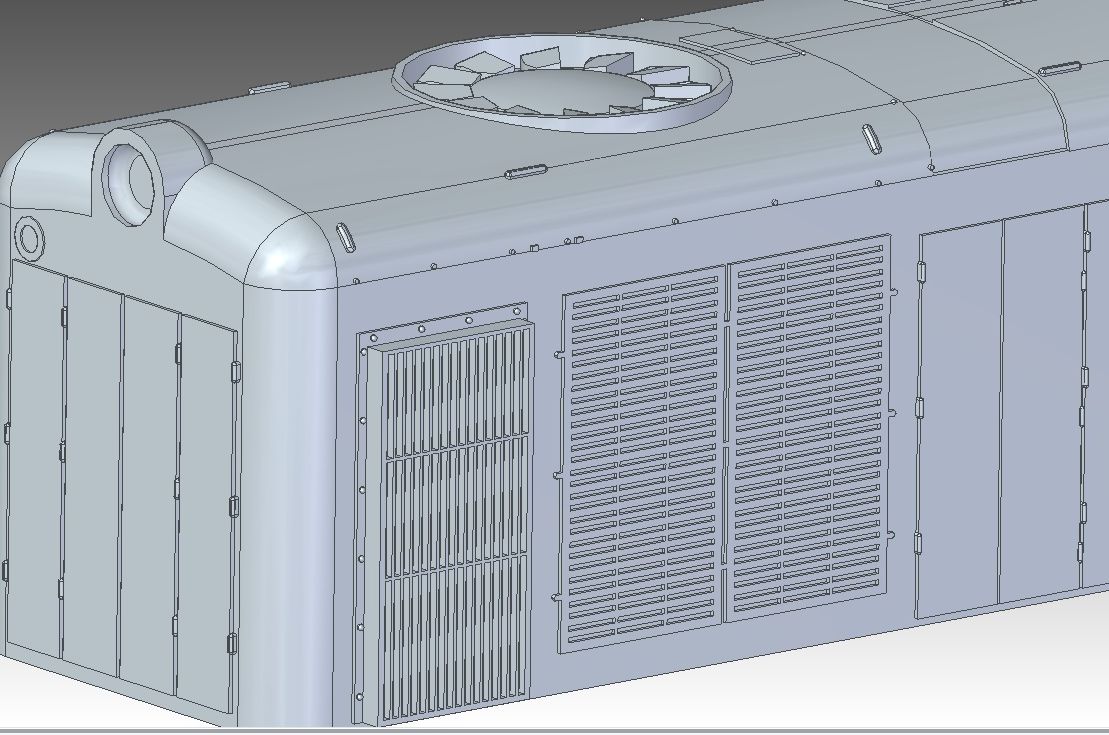

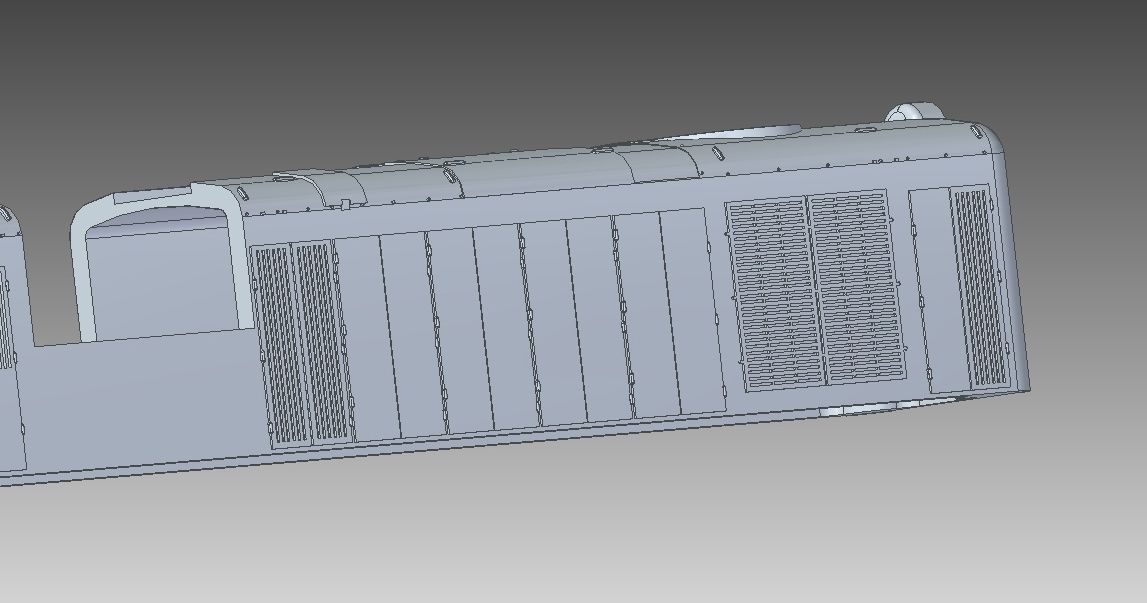

Ponad to przygotowaliśmy do frezowania CNC szybki.
Tym razem pozwoliłem sobie pokolorować projekt.
Na ostatnim zdjęciu kompletny przedział już z tłumikiem, który powstał wcześniej.
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria
Ostatnim elementem rodziny SM42 są bardzo charakterystyczne wózki. Wózek 1Lna już po modernizacji. Kanciaste łapy wahaczy, uproszczony układ hamulcowy to jedne z wileu zmian w stosunku do wózków jakie znamy z początków produkcji.
Ponad to mamy parę udoskonaleń ramy, min. miejsce na mocowanie węży, poręczy, reflektorów, zgarniaczy czy charakterystyczna dla SP42 klapka zasłaniająca wlew.
Z dumą przedstawiamy skończony projekt SP42 a za tydzień a może i mniej świat ujrzy SM42, która tak naprawdę różni się od SP42 dużą ilością detali, zauważalnych dla wprawnego oka.
Uprzedzając pytania, detale takie jak reflektory, zderzaki, zbiornik paliwa/wody/powietrza, sprężyny, zgarniacze, schodki, przedni tłumik mamy już w 3D od paru lat i wykonane będą z metalu lub drukowane 3D w zależności od potrzeb zamawiającego.
Przedstawiłem je na ostatnich zdjęciach.
Ponad to mamy parę udoskonaleń ramy, min. miejsce na mocowanie węży, poręczy, reflektorów, zgarniaczy czy charakterystyczna dla SP42 klapka zasłaniająca wlew.
Z dumą przedstawiamy skończony projekt SP42 a za tydzień a może i mniej świat ujrzy SM42, która tak naprawdę różni się od SP42 dużą ilością detali, zauważalnych dla wprawnego oka.
Uprzedzając pytania, detale takie jak reflektory, zderzaki, zbiornik paliwa/wody/powietrza, sprężyny, zgarniacze, schodki, przedni tłumik mamy już w 3D od paru lat i wykonane będą z metalu lub drukowane 3D w zależności od potrzeb zamawiającego.
Przedstawiłem je na ostatnich zdjęciach.
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria
Niestety razem tego się nie da wydrukować. Chyba, ze chciałbyś miec podpory dachu budki postawione na powierzchni przedzialu maszynowego. Raz zrobilem budkę razem z przedziałem, nigdy wiecej. Malowanie i montaz byly koszmarem.
Mysle, ze przy 3D nic njie trz3ba bedzie szpachlować.
Mysle, ze przy 3D nic njie trz3ba bedzie szpachlować.
-
mae
- Posty: 328
- Rejestracja: 12 mar 2018, 18:25
- Lokalizacja: Łódź
- Kontakt:
Re: SM42, SP42 informacje i galeria
W przypadku druku 3d - w jakim celu budka jest osobną częścią? Osobiście wolałbym żeby cała buda była jedną częścią i w środku budki nie miała tego przewężenia (łatwiej byłoby upychać kable). No i nie musiałbym szpachlować szpar między budką a resztą budy.
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria
Jedna ważnych jak nie najważniejsza kwestia rodziny SM42 to budka maszynisty. Jest bardzo charakterystyczna i nie do podrobienia.
Nowa budka już z 3D ma to tego nie miała wersja odlewana z żywicy. Przygotowaliśmy miejsca na montaż trąbek, wycieraczek szyb. Dach też zyskał nowe detale.
Całość już teraz prezentuje się całkiem obiecująco.
Niebawem koniec projektowania 3D i pierwszy wydruk.
Nowa budka już z 3D ma to tego nie miała wersja odlewana z żywicy. Przygotowaliśmy miejsca na montaż trąbek, wycieraczek szyb. Dach też zyskał nowe detale.
Całość już teraz prezentuje się całkiem obiecująco.
Niebawem koniec projektowania 3D i pierwszy wydruk.
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria

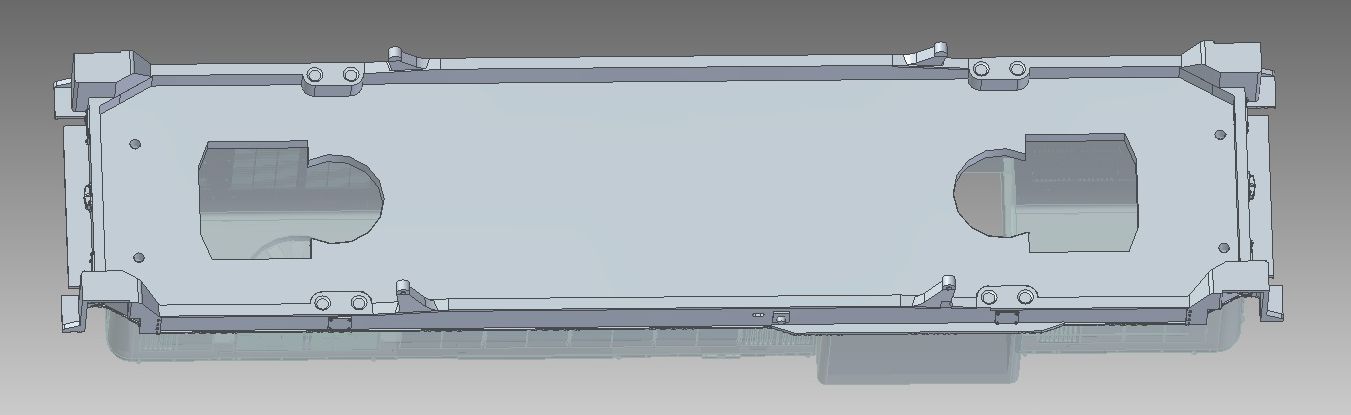

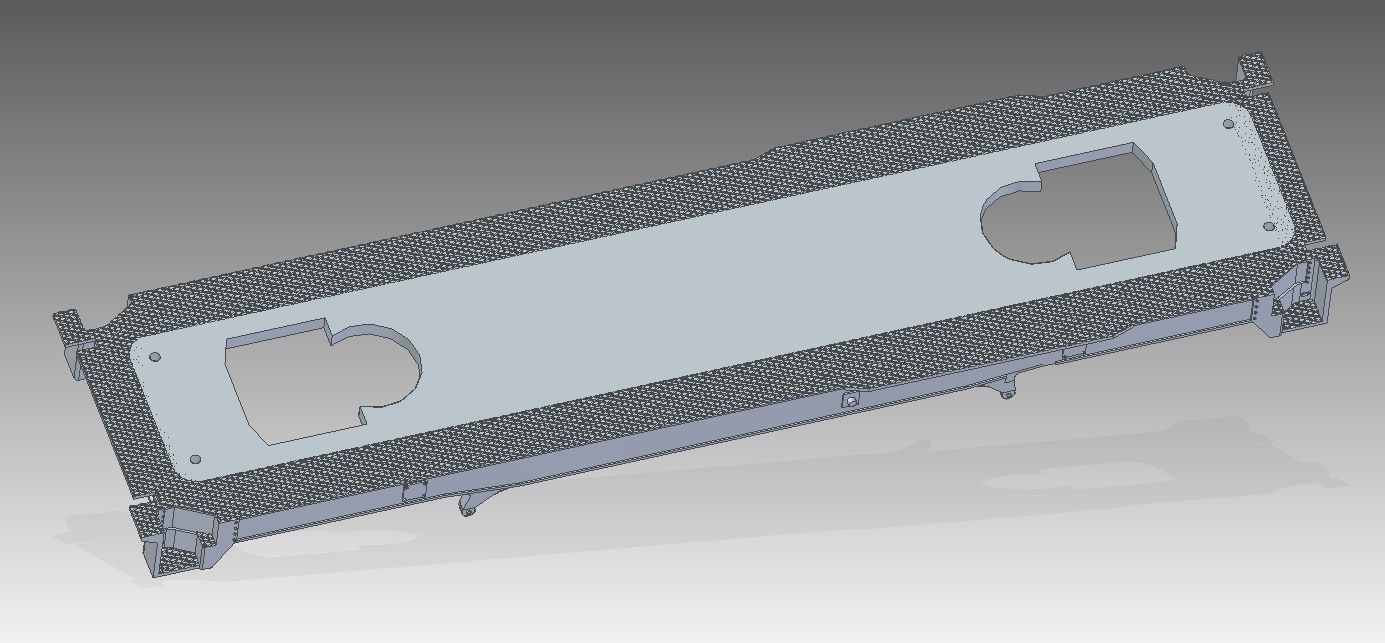

Jest już bardzo blisko. Rama skończona w 90%. Budka już w 50% bo sporo detali.
W przyszłym tygodniu zapewne model będzie już gotowy do druku.
W przyszłym tygodniu zapewne model będzie już gotowy do druku.
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria
Zależy ile naciapiesz farby? W tych metalowych nie trzeba ciapać farbą aby coś zaciemnić dlatego będą metalowe a nie żywiczne aby nie trzeba było ciapać czarną farbą
-
mae
- Posty: 328
- Rejestracja: 12 mar 2018, 18:25
- Lokalizacja: Łódź
- Kontakt:
Re: SM42, SP42 informacje i galeria
Jeśli jest tak ciasno, że aż nie mieści się farba, to nie wiem czy te reflektory nadają się dla składaczy zestawów.
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria

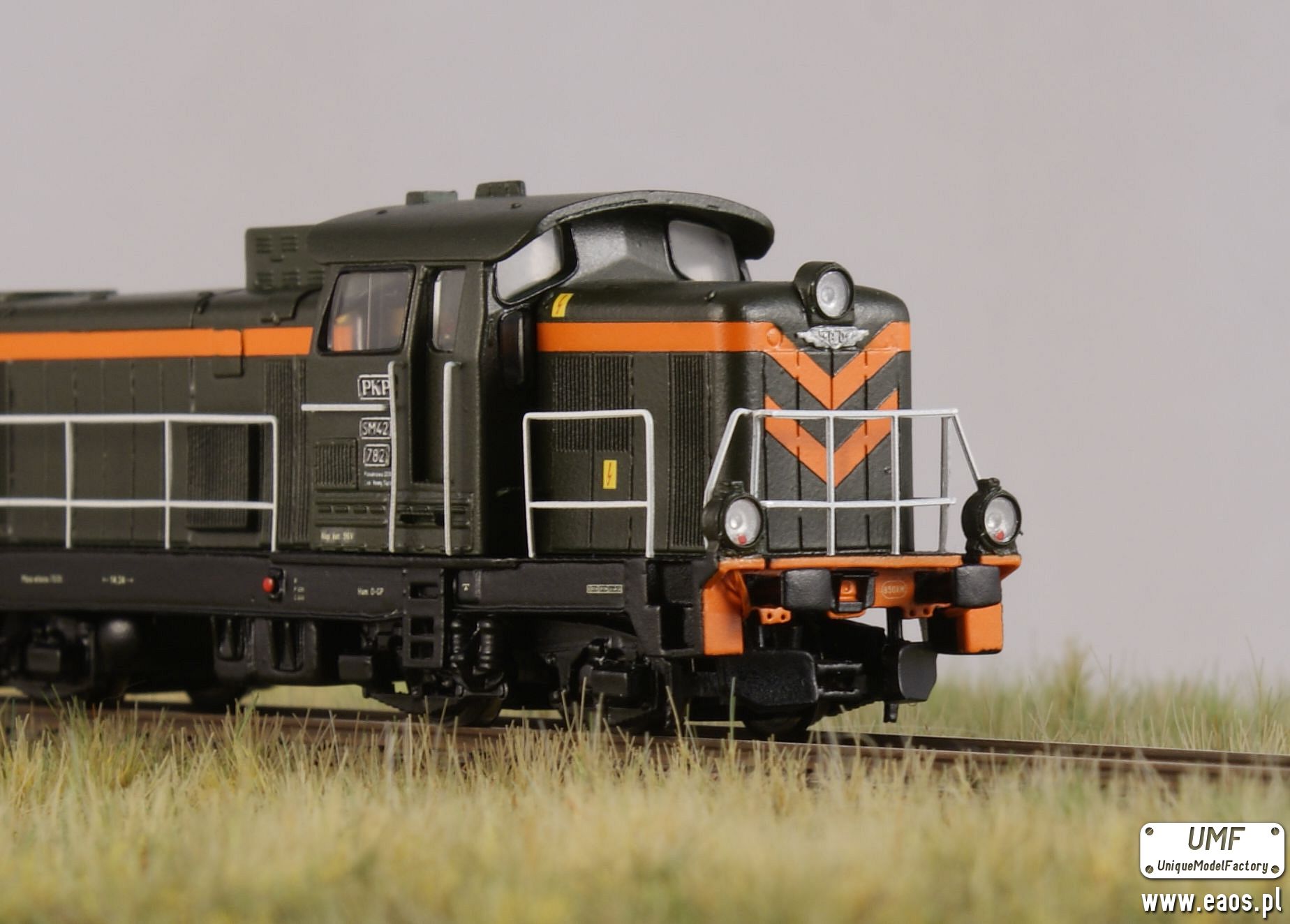

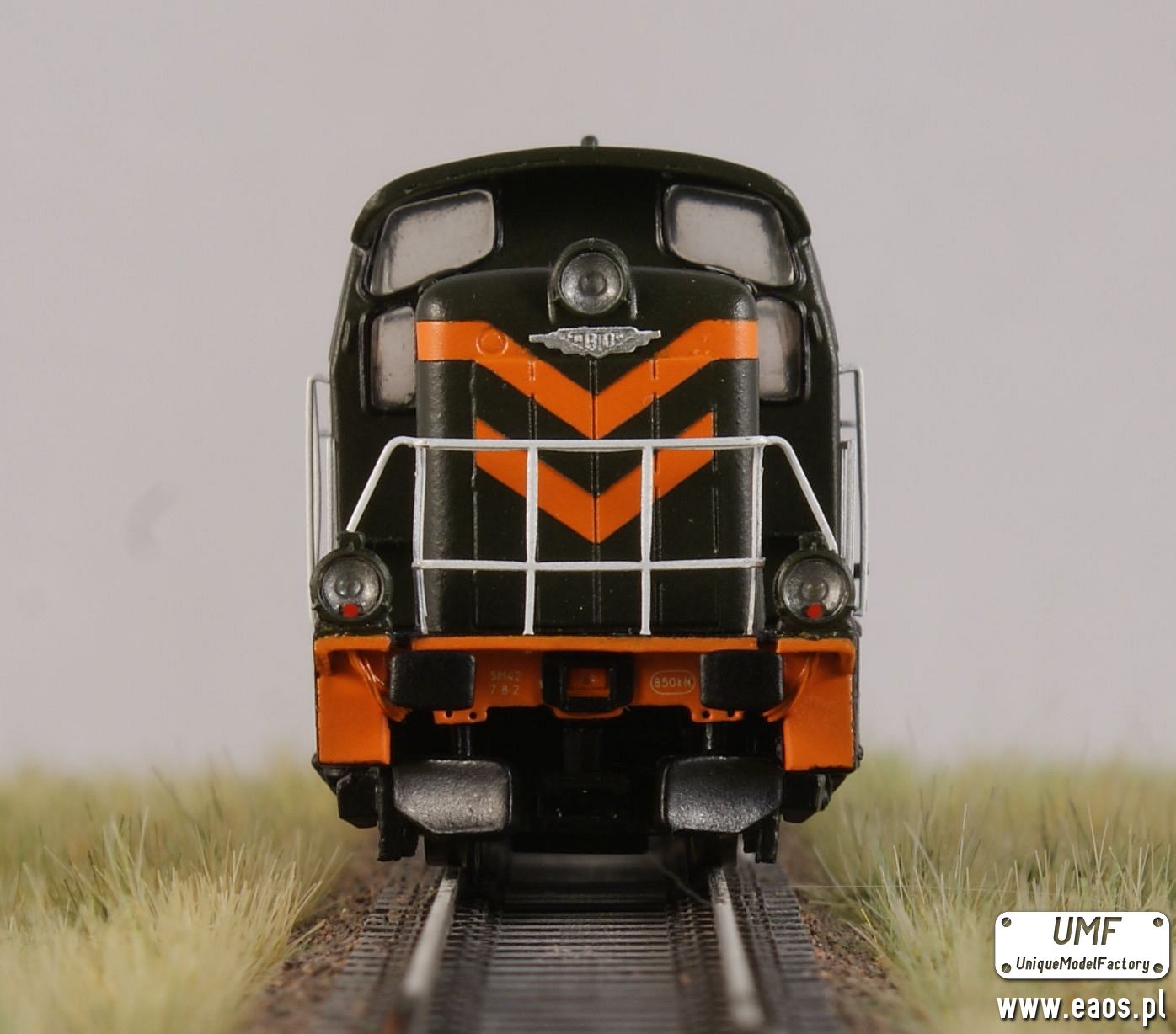

SM42-782 TT Południowa DOKP Lok. Nowy Sącz to kolejna lokomotywa z serii SM42 wykonana na bazie zestawu żywicznego plus metalowe dodatkami od UMF. Podobnie jak w przypadku SP42 w środku znajduje się płytka ze światłami E1, dekoder dźwięku, silnik 5 polowy i napęd na wszystkie osie. Odporne na zginanie barierki, odbłyśniki w reflektorach i wiele innych nowinek to rzeczy, które odróżniają nowe modele od znanych już wcześniej półseryjnych SM42 od UMF.
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria
Tylko u mnie nie ma możliwości teraz pomalowac lampy od środka. Jest tak ciasno, ze na farbe nie ma miejsca jak trzeba dać odbłyśniki, dwie diody, swiatlowody itd. Zostane przy metalowych.
- Misiek
- Posty: 1743
- Rejestracja: 23 kwie 2007, 22:26
- Lokalizacja: Warszawa
- Kontakt:
Re: SM42, SP42 informacje i galeria
W całkowitej ciemności nie powinno przeświecać bo:
- do diody będzie zapewne dodany opornik
- reflektor będzie należycie pomalowany
Ja już nie sprawdzę bo układ już zdemontowałem, diody schowałem a garnek wsadziłem do pudełeczka z napisem "przekazać właścicielowi"
- do diody będzie zapewne dodany opornik
- reflektor będzie należycie pomalowany
Ja już nie sprawdzę bo układ już zdemontowałem, diody schowałem a garnek wsadziłem do pudełeczka z napisem "przekazać właścicielowi"
Ostatnio zmieniony 03 gru 2024, 20:27 przez Misiek, łącznie zmieniany 1 raz.
- Scio
- Posty: 784
- Rejestracja: 11 mar 2009, 17:09
- Lokalizacja: Kielce
- Kontakt:
Re: SM42, SP42 informacje i galeria
A w całkowitej ciemności też nie prześwieca? Na zdjęciu jest dość jasno.Misiek pisze: ↑03 gru 2024, 19:59Chyba nie ma powodów do niepokoju.T_Domagalski pisze: ↑02 gru 2024, 11:51Fakt. Nie pomyślałem o przeświecaniu. To może być mocno upierdliwa cecha ewentualnych reflektorów z wydruków.
Naprędce wsadzona do garnka dioda 0805 zasilana 3v bez żadnych rezystorów
Malowanie na czarno, na szybko, pędzlem 2-3 warstwami czarnego podkładu vallejo, bez lakierowania
środek maźnięty chromowym Mołotowem, raczej mało starannie (kwestia jego aplikacji w taką mała lampę)
p.s. TTo jesTT TT - niech Was nie zmyli, że eNke zbieram
- Misiek
- Posty: 1743
- Rejestracja: 23 kwie 2007, 22:26
- Lokalizacja: Warszawa
- Kontakt:
Re: SM42, SP42 informacje i galeria
Chyba nie ma powodów do niepokoju.T_Domagalski pisze: ↑02 gru 2024, 11:51Fakt. Nie pomyślałem o przeświecaniu. To może być mocno upierdliwa cecha ewentualnych reflektorów z wydruków.
Naprędce wsadzona do garnka dioda 0805 zasilana 3v bez żadnych rezystorów
Malowanie na czarno, na szybko, pędzlem 2-3 warstwami czarnego podkładu vallejo, bez lakierowania
środek maźnięty chromowym Mołotowem, raczej mało starannie (kwestia jego aplikacji w taką mała lampę)
p.s. TTo jesTT TT - niech Was nie zmyli, że eNke zbieram
- Ranger
- Posty: 4082
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: SM42, SP42 informacje i galeria
Masa czasu spędzona na detalach ale to właśnie one świadczą o jakości projektu i ogólnym odbiorze modelu.
Tego mi zawsze brakowało w modelach z blaszek.
Śruby, przestrzenna zawiasy, wielopoziomowe powierzchnie przedziałów maszynowych.
Tego mi zawsze brakowało w modelach z blaszek.
Śruby, przestrzenna zawiasy, wielopoziomowe powierzchnie przedziałów maszynowych.
