Z upierdliwością maniaka, zapytam o gniazdo na głośnik z komorą rezonansową (typu kostka cukru),
a może uda się zmieścić i kondensatory podtrzymujące (chyba, że już na PCB są)

[Ranger]

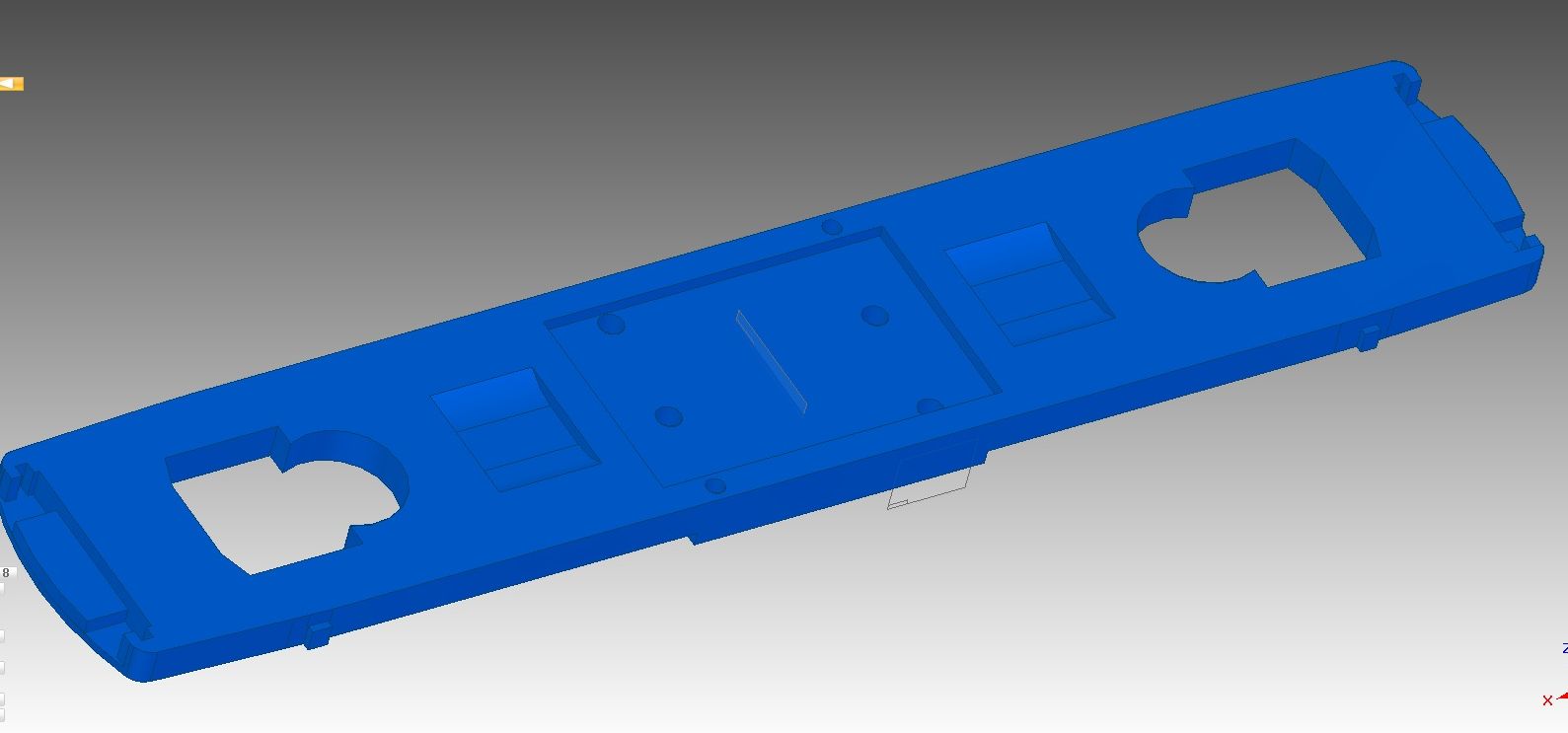

Obecnie mamy już nową ramę z KKS, mocowanie silnika itd.
Wszystko zgrało się bardzo ładnie.

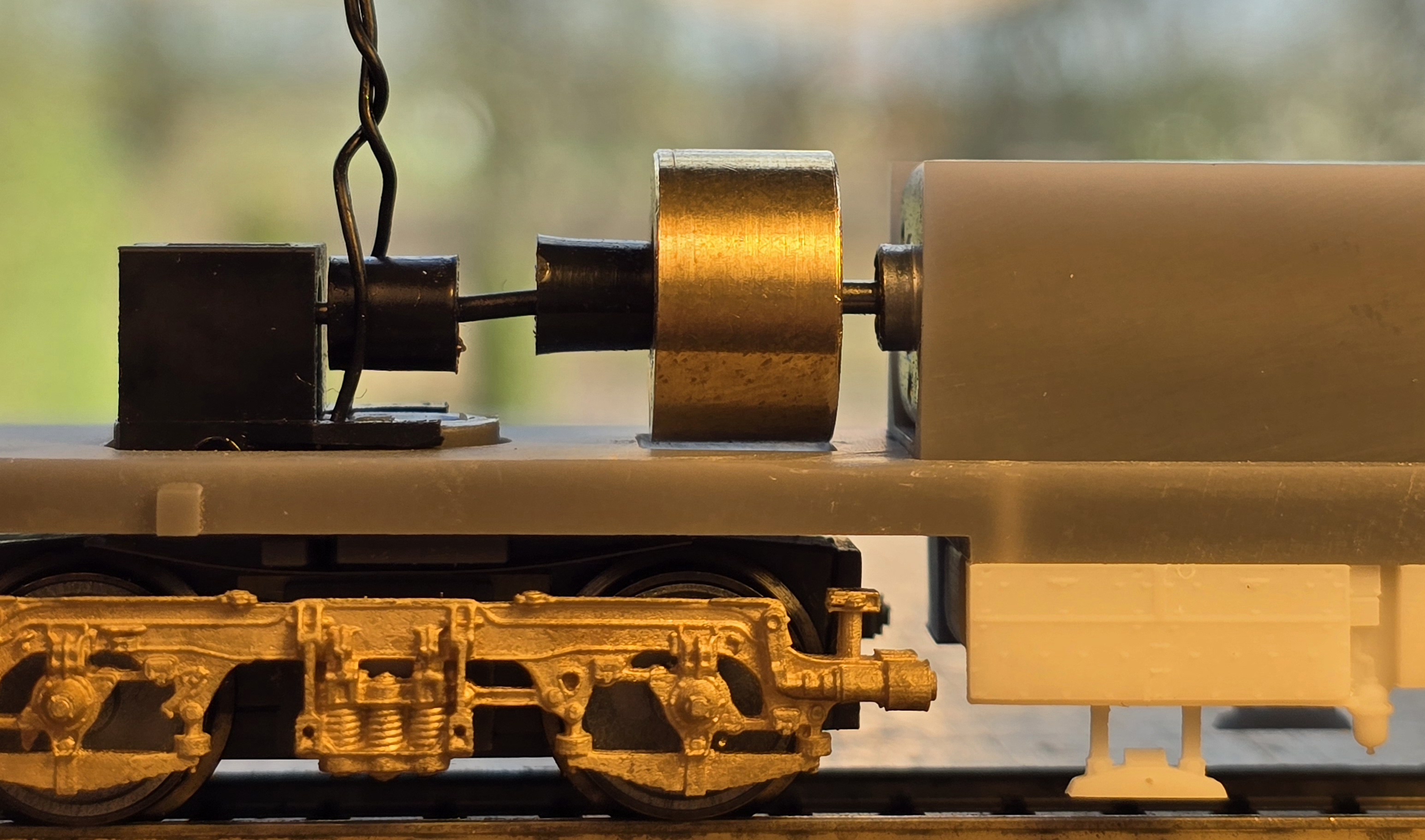

Ja tylko zwrócę uwagę na relatywnie duże kąty pracy przegubów Cardana (ok. 15 stopni), i to nawet w ustawieniu wózka na wprost: download/file.php?id=25854&mode=view
Przegub Cardana ma to do siebie, że wraz ze wzrostem tego kąta maleje przenoszony moment obrotowy, a za to rośnie nierównomierność prędkości obrotowej (szarpanie).
Może dałoby się obniżyć silnik choćby o 0,5mm, żeby zminimalizować ten kąt przy jeździe na wprost?

Ach ten nasz Tadeusz. Zawsze powie coś mądrego i zachęci do pracy
Łoże poszło 1mm w dół.

[Ranger]

Być może warto też rozważyć odlewany SHP (tak żeby go nie odłamać za szybko). Generalnie super robota, powinieneś startować w konkursie na model roku w TT ;D

Też o tym myślę ale to jest kwestia doboru żywicy. Być może będzie to z metalu a być może z żywicy ABS.

[mae]

Być może warto też rozważyć odlewany SHP (tak żeby go nie odłamać za szybko). Generalnie super robota, powinieneś startować w konkursie na model roku w TT ;D

[Ranger]

Obecnie mamy już nową ramę z KKS, mocowanie silnika itd.
Wszystko zgrało się bardzo ładnie.

Ja tylko zwrócę uwagę na relatywnie duże kąty pracy przegubów Cardana (ok. 15 stopni), i to nawet w ustawieniu wózka na wprost: download/file.php?id=25854&mode=view
Przegub Cardana ma to do siebie, że wraz ze wzrostem tego kąta maleje przenoszony moment obrotowy, a za to rośnie nierównomierność prędkości obrotowej (szarpanie).
Może dałoby się obniżyć silnik choćby o 0,5mm, żeby zminimalizować ten kąt przy jeździe na wprost?

Trudno polemizować z takimi wnioskami.
Kąt 15st to raczej duża przesada. Przypominam, że walki w przykładni Cardana nie muszą być umieszczone na przeciwko. Dodatkowo te Tilliga charakteryzja się dużymi luzami.

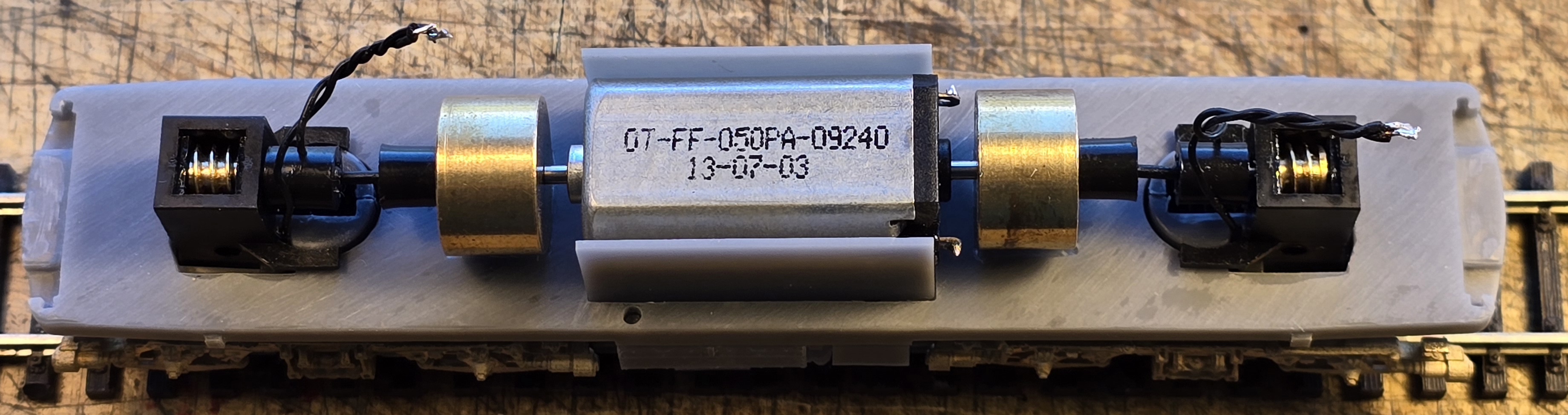

Testy jazdy pokażą prawdę. Najwyżej trzeba będzie zagłębić łoże silnika oraz zrobić wcięcia w ramię na kola zamachowe. Moim zdanie nie jest to konieczne. Nie mniej jednak jest taka możliwość.
Bardziej reprezentatywne jest zdjęcie boczne.

[Ranger]

Nie jestem jakimś specjalnym fachowcem w obrabianiu wydruków, jednak lepiej już na samym początku psiknąć go podkładem.
Raz , że zobaczymy więcej, dwa to trudniej coś uszkodzić przy szlifowaniu.

Podkład to podstawa. Niekiedy pokryje połowę cech charakterystycznych druku3D.

[T_Domagalski]

Obecnie mamy już nową ramę z KKS, mocowanie silnika itd.
Wszystko zgrało się bardzo ładnie.

Ja tylko zwrócę uwagę na relatywnie duże kąty pracy przegubów Cardana (ok. 15 stopni), i to nawet w ustawieniu wózka na wprost: download/file.php?id=25854&mode=view
Przegub Cardana ma to do siebie, że wraz ze wzrostem tego kąta maleje przenoszony moment obrotowy, a za to rośnie nierównomierność prędkości obrotowej (szarpanie).
Może dałoby się obniżyć silnik choćby o 0,5mm, żeby zminimalizować ten kąt przy jeździe na wprost?

[Ranger]

Jeszcze na tle białych zbiorników.

[brovarek]

Nie jestem jakimś specjalnym fachowcem w obrabianiu wydruków, jednak lepiej już na samym początku psiknąć go podkładem.
Raz , że zobaczymy więcej, dwa to trudniej coś uszkodzić przy szlifowaniu.

[Ranger]

Mam nadzieję, że to uspokoi kolegów że nie będzie jakiejś lipy na dole budy.
Obróbka zajęła dosłownie 2min .
Zrobiłem to między tymi kratkami aby było widać gdzie się kończy obróbka. Dalej widać falowanie itd a w miejscu obróbki jest idealna prosta linia. Zaokrąglenie na dole to żaden problem. Dosłownie delikatne dotknięcie papierem 3000.

Oszklenie super, detale na dachu też bardzo fajne. Troszkę jednak niepokoi mnie rama, na niej jednak jest oparty spory ciężar, a jest dość płaska bez wzmocnień. Nie zamieni się w banana z czasem? Może lepiej ramę wyfrezować w metalu?

A kto powiedział, ze nie będzie wzmocnień? Od początku piszę, że będzie do niej dokręcany balast wycięty wodą z płaskownika mosiężnego. Zostawiam to jednak na koniec z racji, że muszę mieć pewność, że rama jest już ostateczna.

Aha no i ta spodnia krawędź budy faluje, może warto tam dołożyć trochę materiału, żeby było co szlifować?

Właśnie też to zauważyłem przy różnych wydrukach u różnych wykonawców. Ta krawędź "od podstawki" jest pofalowana. Pół biedy jak to prosta krawędź, a w EU07 jest zdaje się lekko zaokrąglona

Jest jeszcze nie obrobiona. Tak jak odciąłem podpory tak została. Nie chcę obrabiać dołu bez potrzeby. Jakby okazało się, że w budzie są konieczne poprawki to szkoda pracy.
Specjalnie dla was koledzy obrobię dosłownie trzy centymatry dołu i wstawię zdjęcie.

[Ranger]

Oszklenie super, detale na dachu też bardzo fajne. Troszkę jednak niepokoi mnie rama, na niej jednak jest oparty spory ciężar, a jest dość płaska bez wzmocnień. Nie zamieni się w banana z czasem? Może lepiej ramę wyfrezować w metalu?

A kto powiedział, ze nie będzie wzmocnień? Od początku piszę, że będzie do niej dokręcany balast wycięty wodą z płaskownika mosiężnego. Zostawiam to jednak na koniec z racji, że muszę mieć pewność, że rama jest już ostateczna.

Aha no i ta spodnia krawędź budy faluje, może warto tam dołożyć trochę materiału, żeby było co szlifować?

Właśnie też to zauważyłem przy różnych wydrukach u różnych wykonawców. Ta krawędź "od podstawki" jest pofalowana. Pół biedy jak to prosta krawędź, a w EU07 jest zdaje się lekko zaokrąglona

Jest jeszcze nie obrobiona. Tak jak odciąłem podpory tak została. Nie chcę obrabiać dołu bez potrzeby. Jakby okazało się, że w budzie są konieczne poprawki to szkoda pracy.
Specjalnie dla was koledzy obrobię dosłownie trzy centymatry dołu i wstawię zdjęcie.

[BarTTek]

Aha no i ta spodnia krawędź budy faluje, może warto tam dołożyć trochę materiału, żeby było co szlifować?

Właśnie też to zauważyłem przy różnych wydrukach u różnych wykonawców. Ta krawędź "od podstawki" jest pofalowana. Pół biedy jak to prosta krawędź, a w EU07 jest zdaje się lekko zaokrąglona

[mae]

Aha no i ta spodnia krawędź budy faluje, może warto tam dołożyć trochę materiału, żeby było co szlifować?

[mae]

Oszklenie super, detale na dachu też bardzo fajne. Troszkę jednak niepokoi mnie rama, na niej jednak jest oparty spory ciężar, a jest dość płaska bez wzmocnień. Nie zamieni się w banana z czasem? Może lepiej ramę wyfrezować w metalu?

[Ranger]

Jednak największy hit to oszklenie. Nie będziemy go odlewać. Będzie frezowane CNC z plexi.
