Re: EU07 UMF 303E

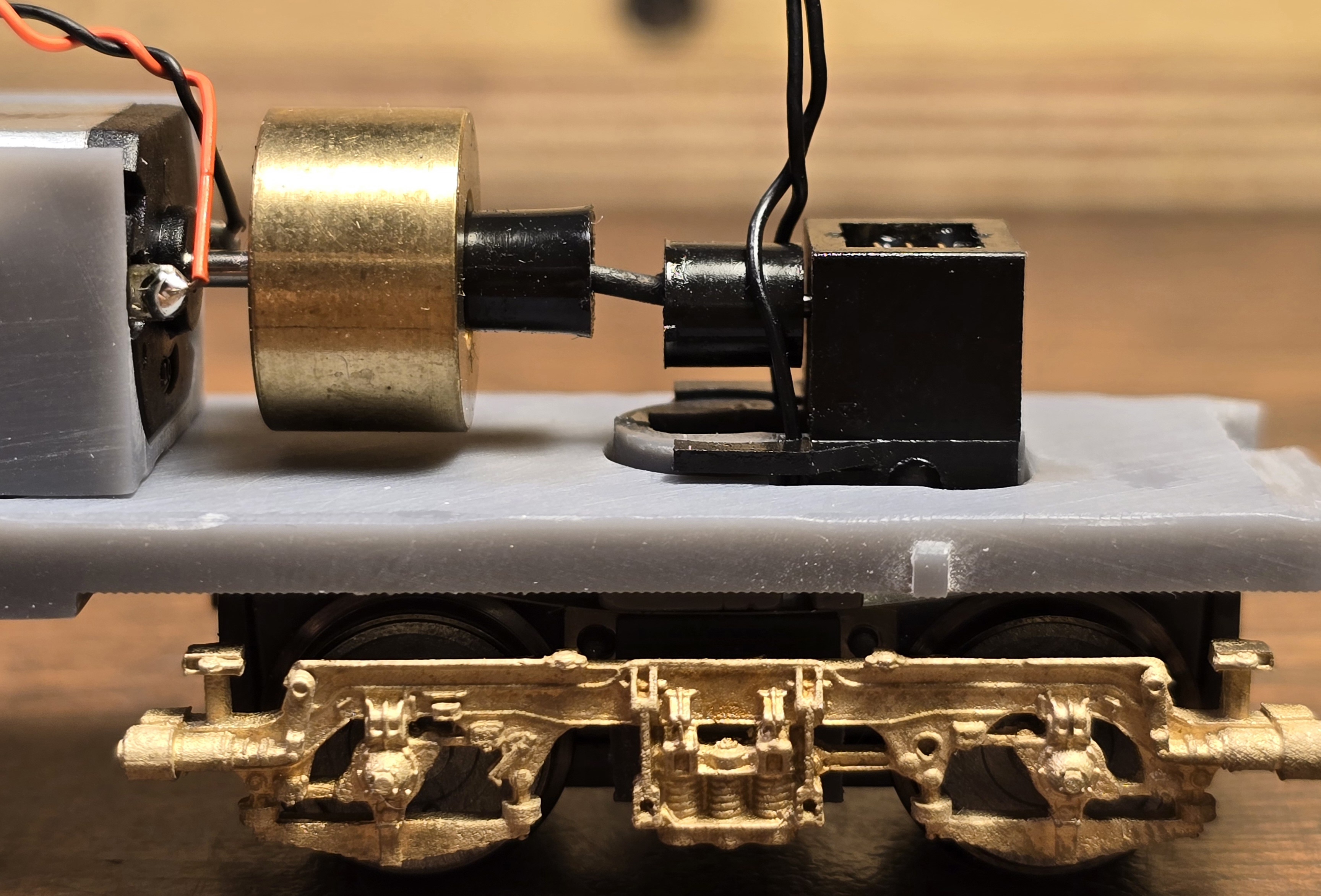

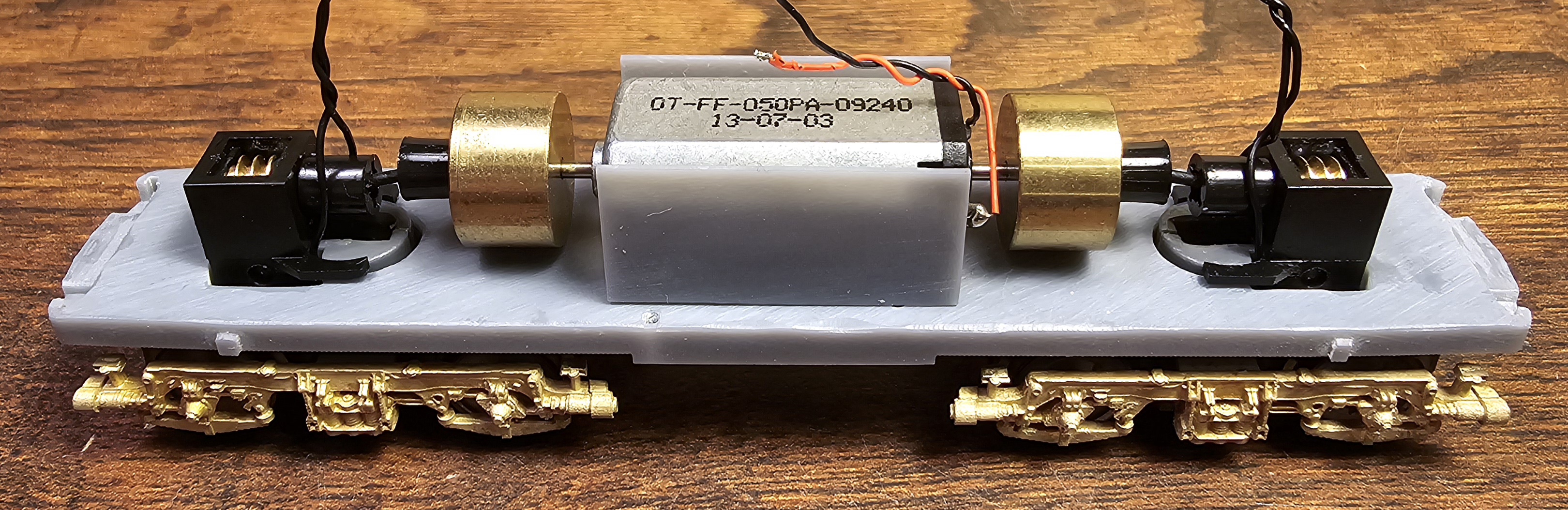

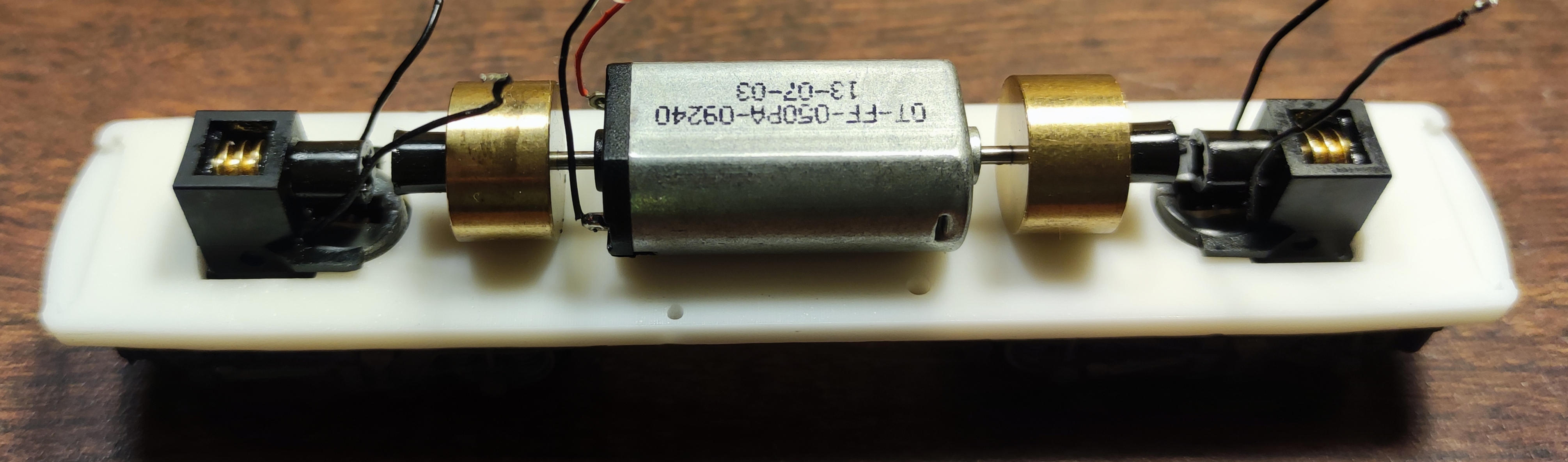

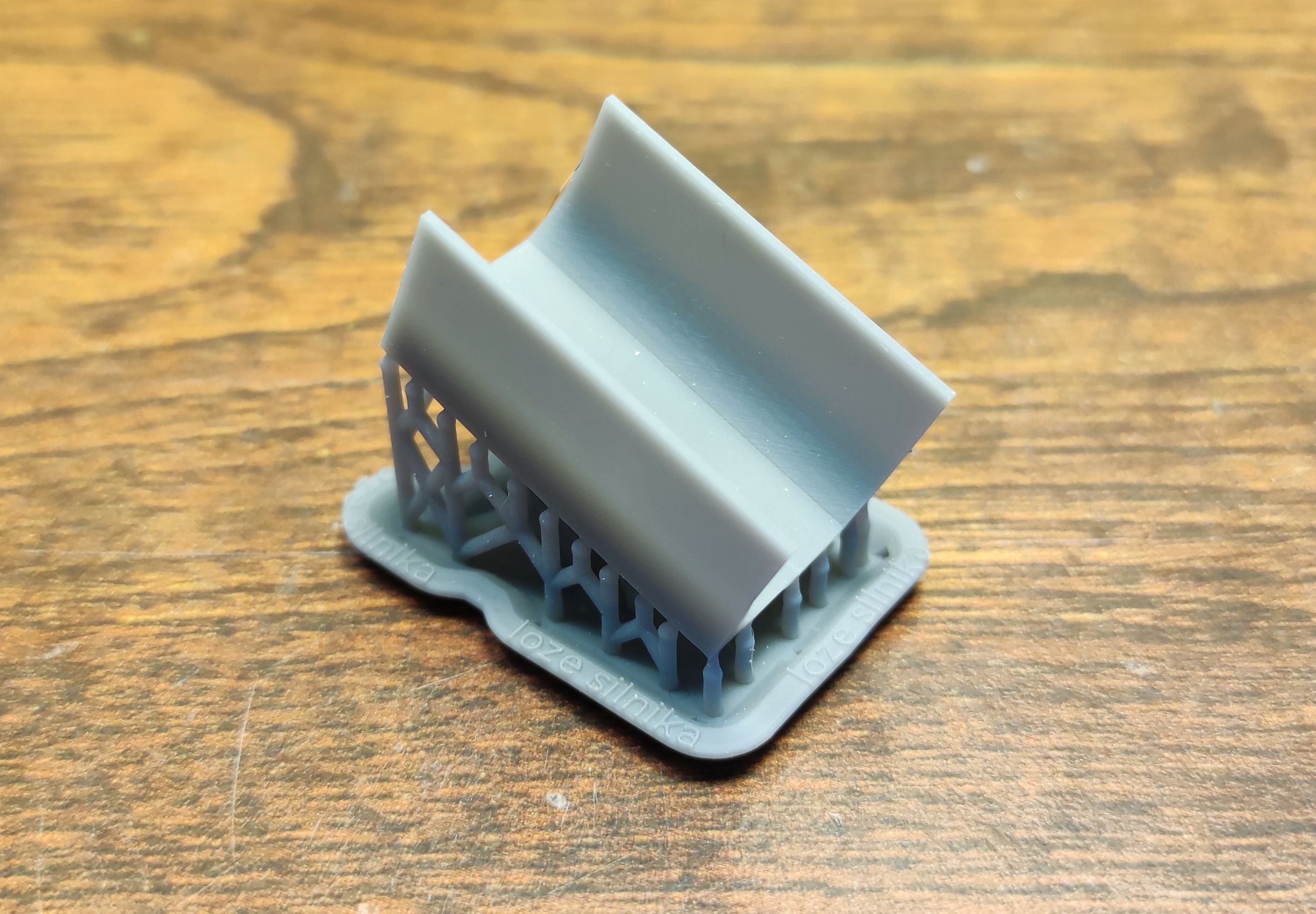

Parę osób pytało a co z jakimś mocowaniem silnika itd.
Mocowanie było zaplanowane na późniejszy etap budowy.
Obecnie mamy już nową ramę z KKS, mocowanie silnika itd.
Wszystko zgrało się bardzo ładnie.
Mocowanie było zaplanowane na późniejszy etap budowy.
Obecnie mamy już nową ramę z KKS, mocowanie silnika itd.
Wszystko zgrało się bardzo ładnie.
Ostatnio zmieniony 04 kwie 2024, 15:31 przez Ranger, łącznie zmieniany 1 raz.
- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: EU07 UMF 303E

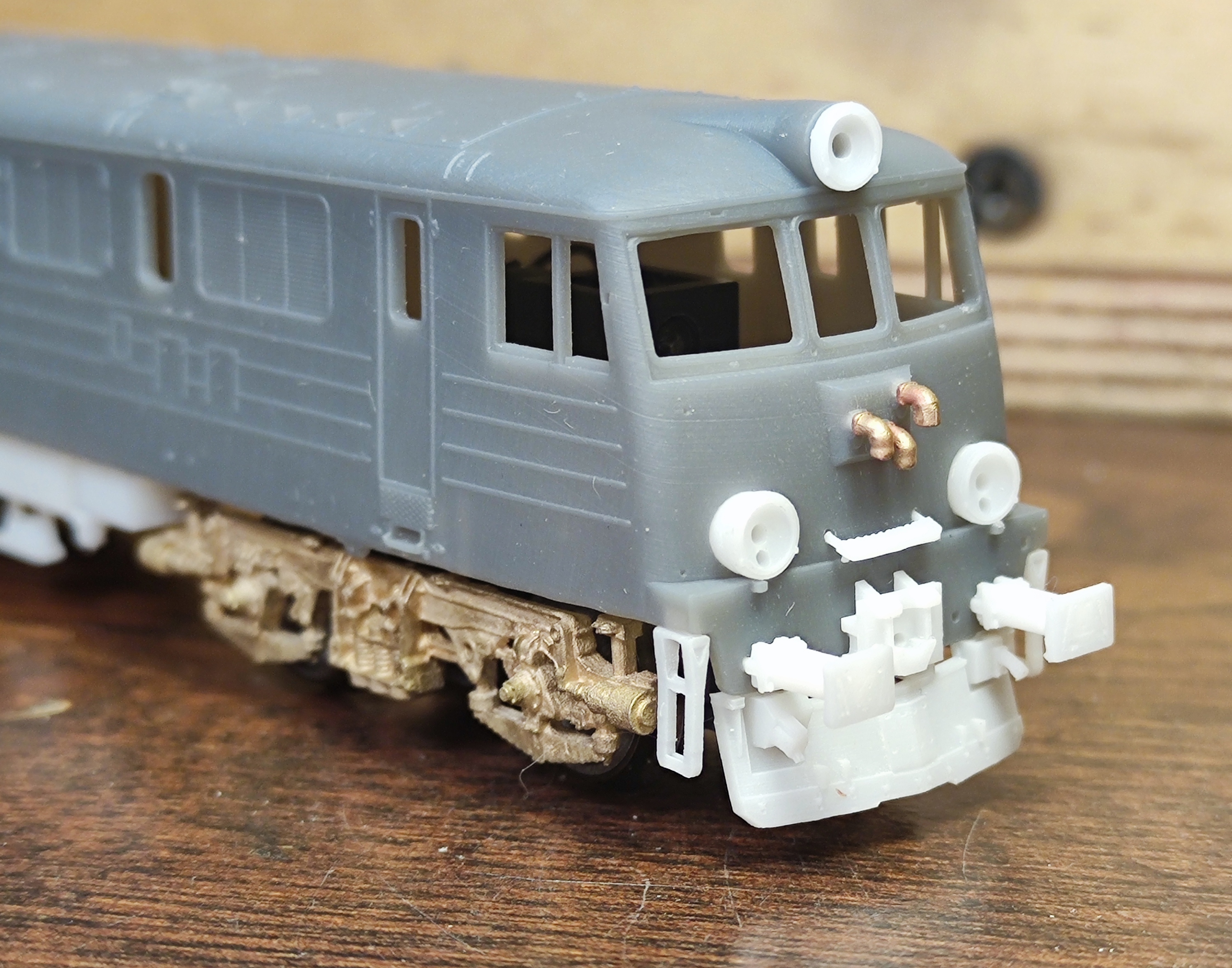

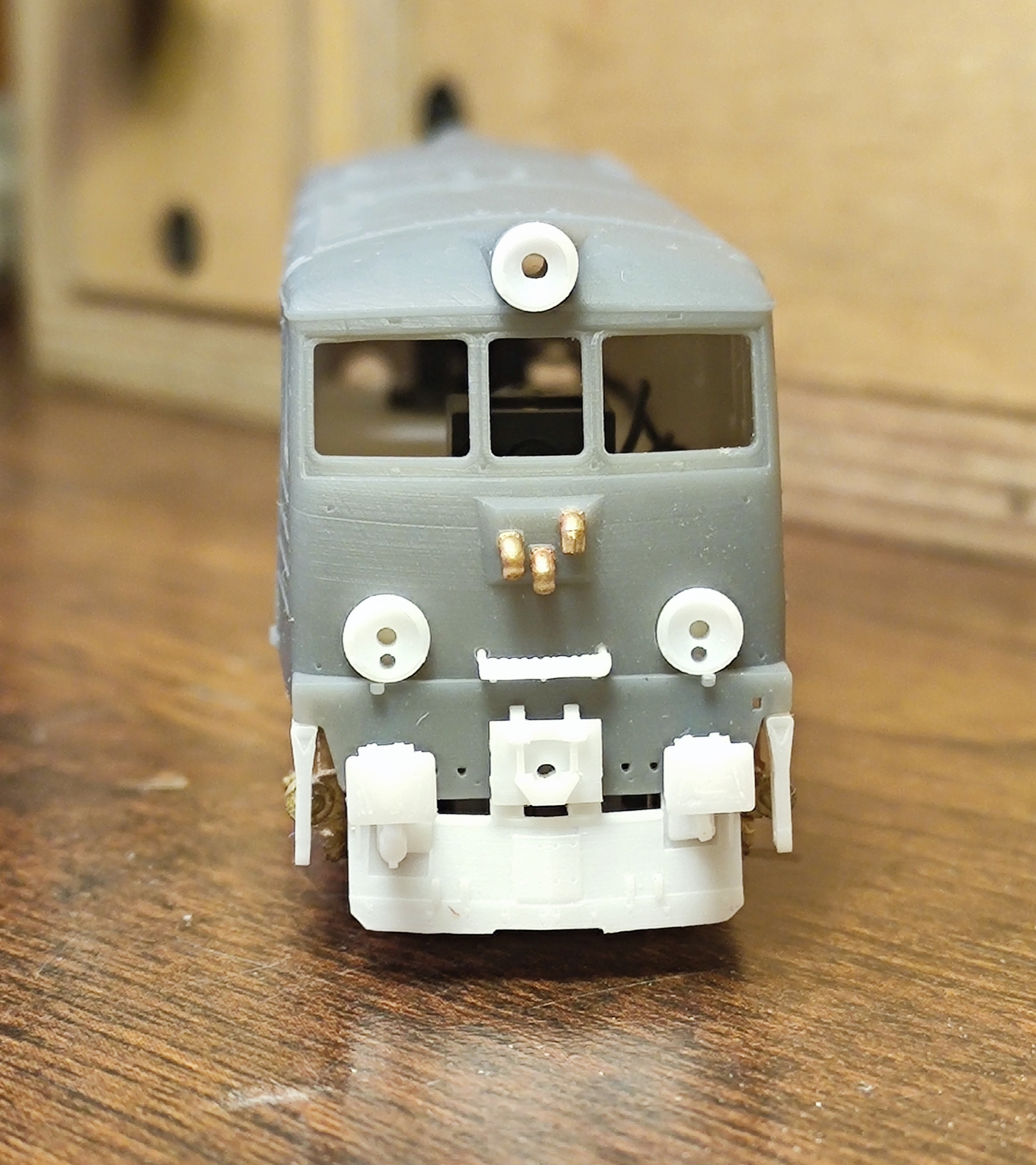

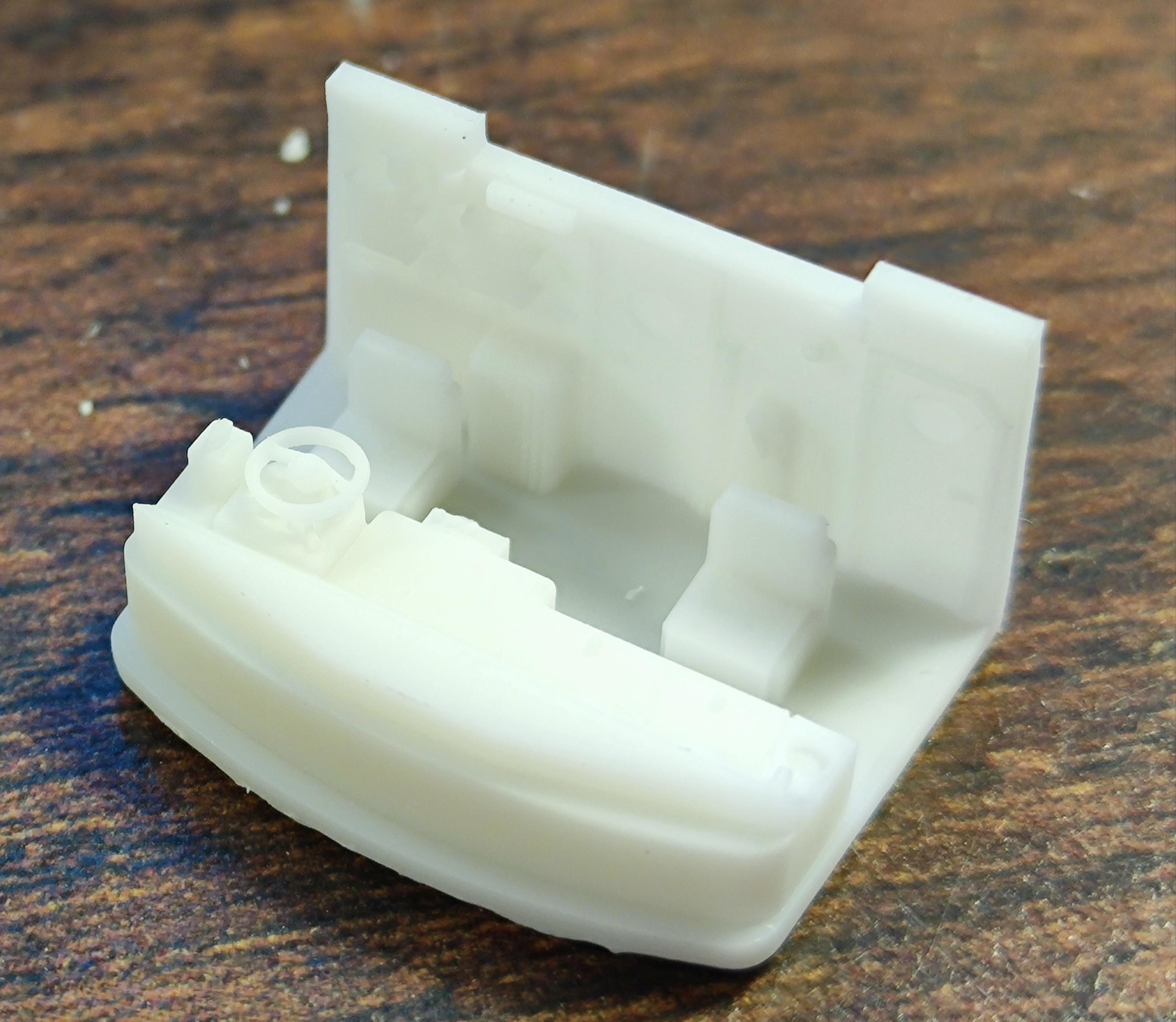

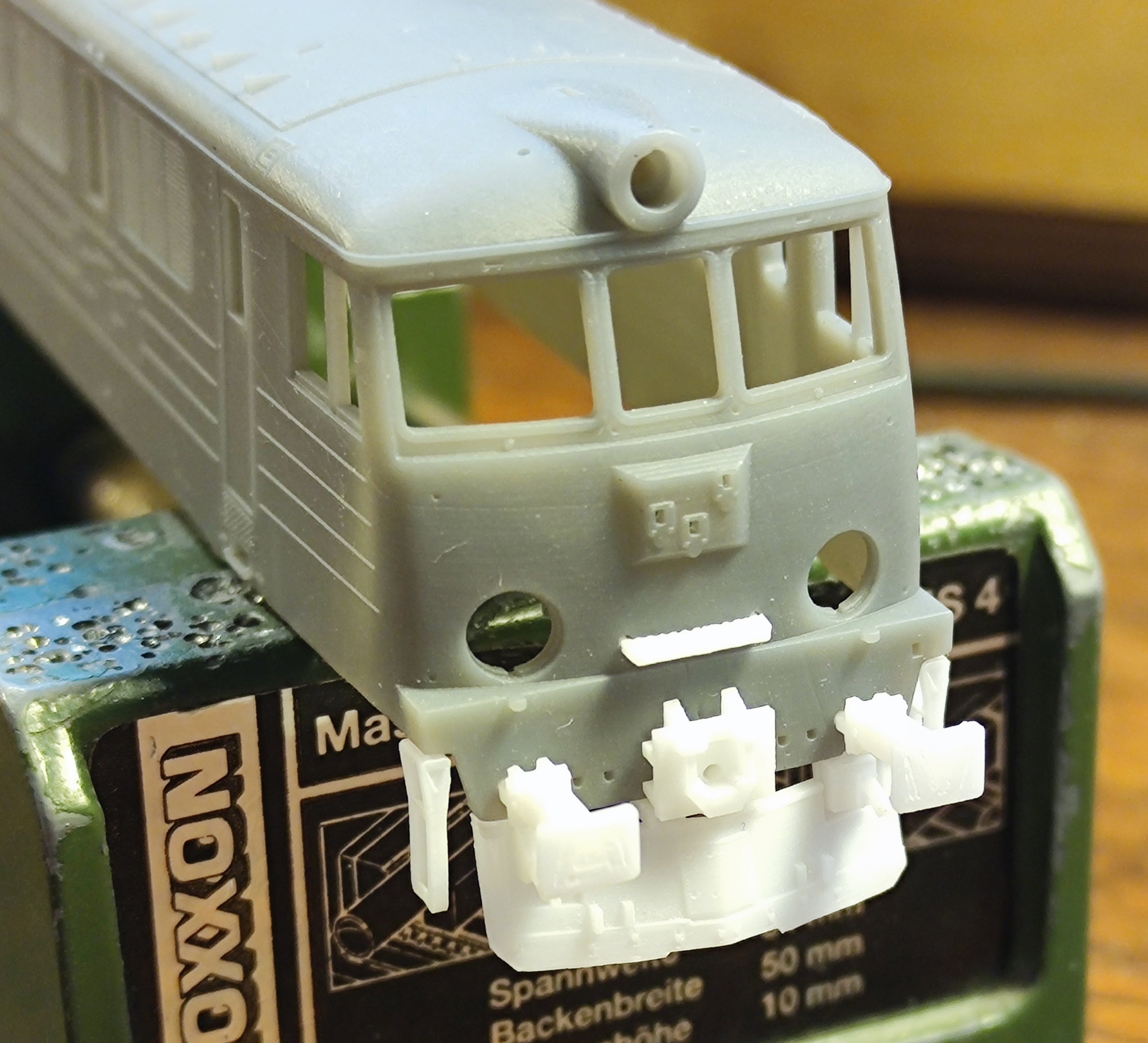

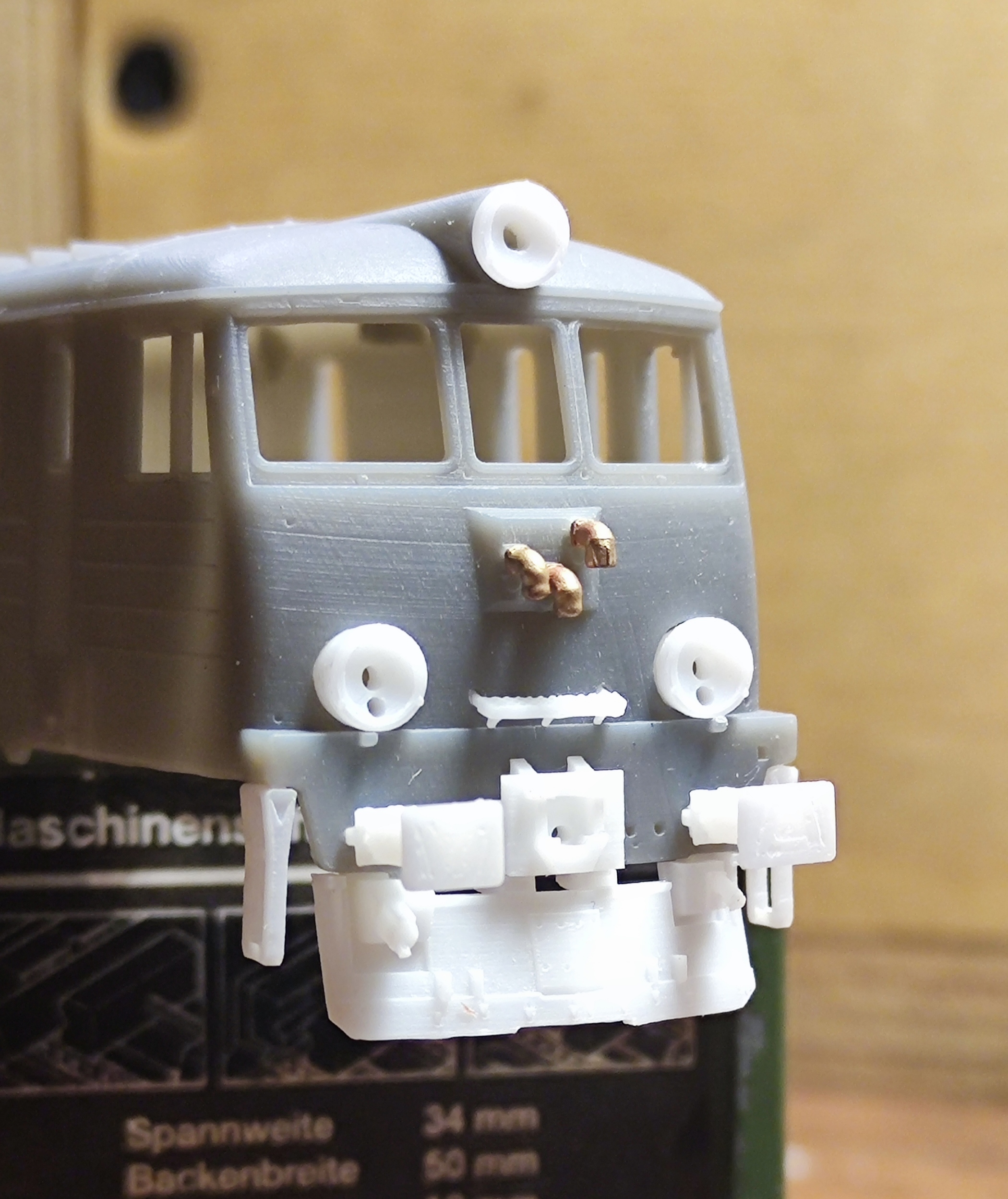

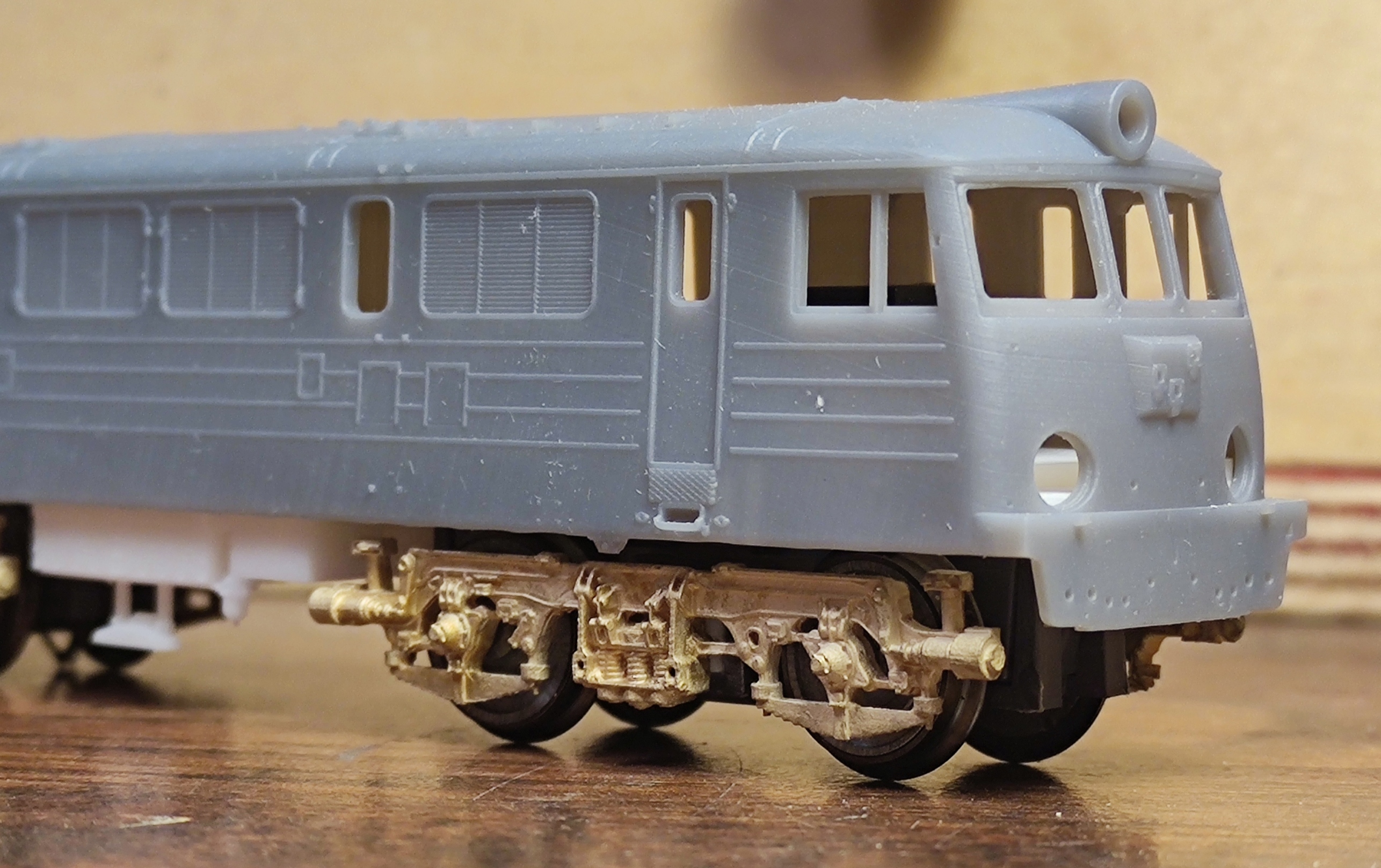

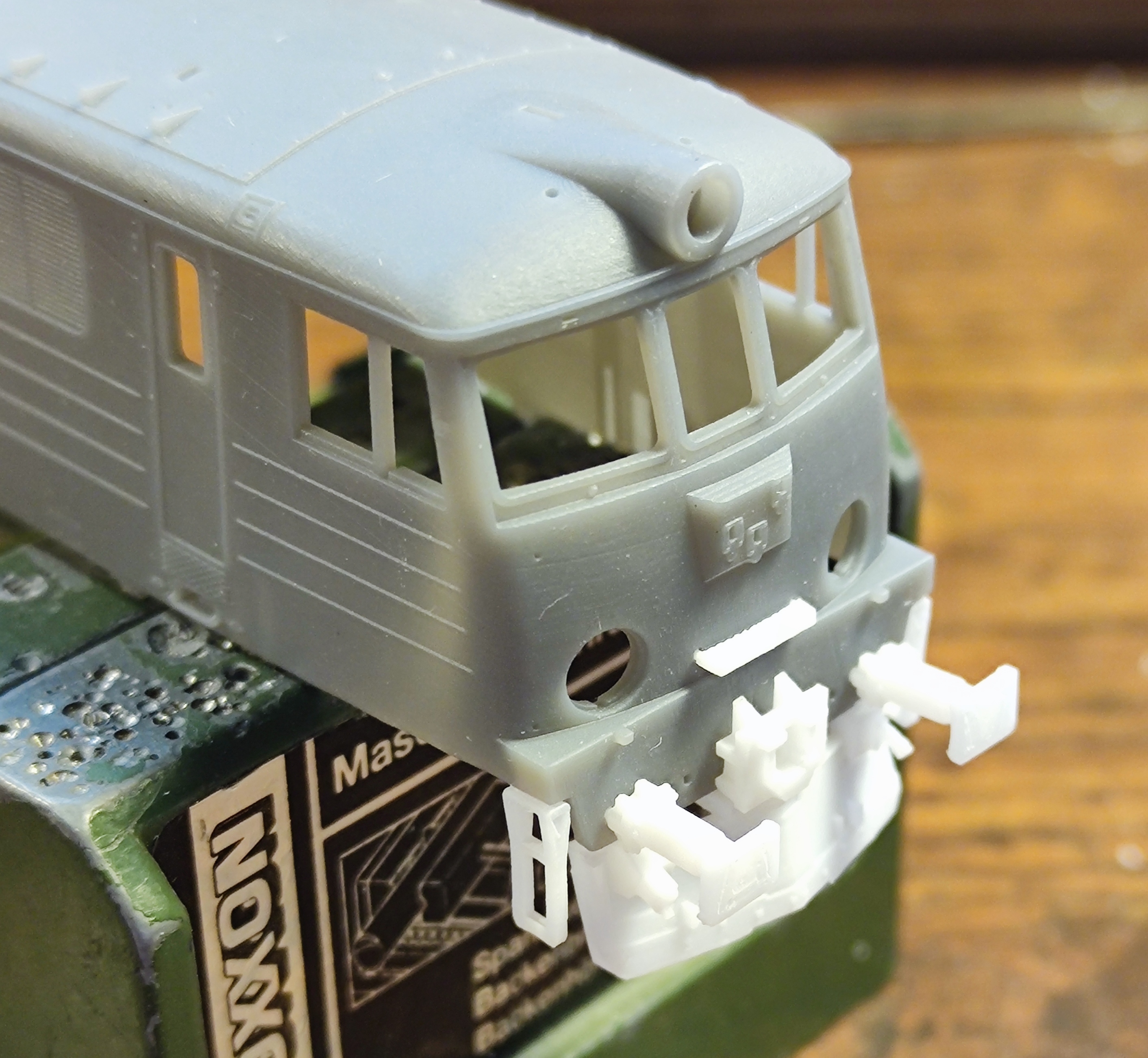

Wracając do tematu czas pokazać prawie kompletne czoła.
Zaczyna to już mieć nogi i ręce. Progres jest spory ale czasu brak na regularne pokazywanie postępów.
Zaczyna to już mieć nogi i ręce. Progres jest spory ale czasu brak na regularne pokazywanie postępów.
- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: EU07 UMF 303E

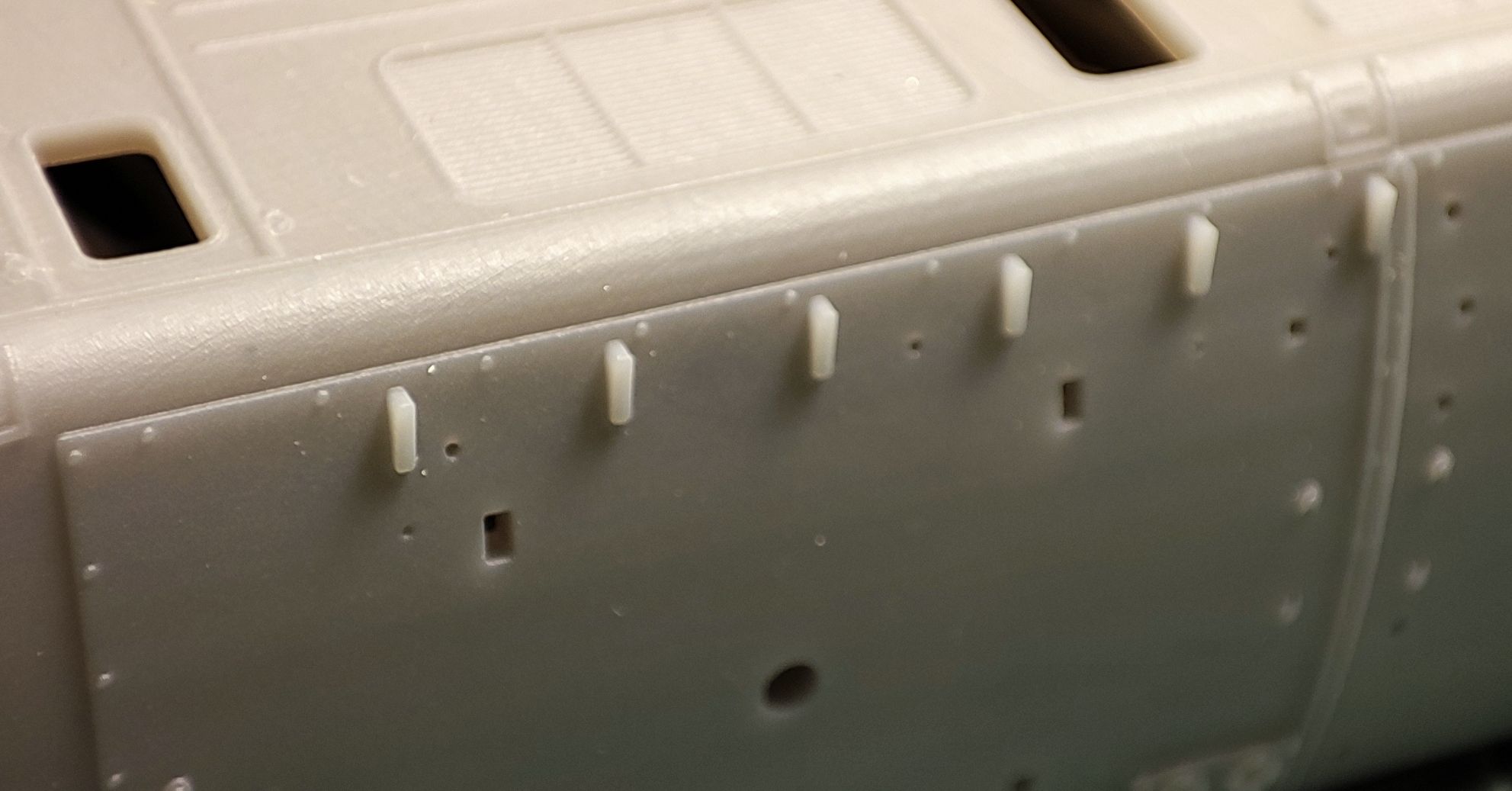

Ogólnie te białe elementy przez kolor rozpraszają światło i wydają się być nieco za duże. Zapewniam Cię, że tam nie jest.
-
- Posty: 256
- Rejestracja: 12 mar 2018, 18:25
- Lokalizacja: Łódź
- Kontakt:
Re: EU07 UMF 303E
No ciekawie ciekawie. Jeśli te wydruki są trwałe, to może faktycznie nie warto odlewać. Mocowanie haka pod sprzęg troszkę wydaje się przeskalowane, ciekawe jak te elementy jasne będą wyglądać po podkładzie. Kibicuję

- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: EU07 UMF 303E
Wózki są od Tilliga z Husarza.lycanananas pisze: ↑22 mar 2024, 10:51 Wózki w jakim stopniu to własny projekt? Bo w większości wygląda jak druk 3D.
Fajnie, że to nabiera kształtów![]()
A jak z sprzęgami będzie?
Nie wszystko co szare to druk 3D

Sprzęgi będą, nawet KKS ale na to przyjedzie jeszcze czas.
- lycanananas
- Posty: 29
- Rejestracja: 02 gru 2023, 16:33
- Lokalizacja: Warszawa
- Kontakt:
Re: EU07 UMF 303E
Wózki w jakim stopniu to własny projekt? Bo w większości wygląda jak druk 3D.
Fajnie, że to nabiera kształtów
A jak z sprzęgami będzie?
Fajnie, że to nabiera kształtów

A jak z sprzęgami będzie?
- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: EU07 UMF 303E
Masa części nadrukowana, czas więc na montaż.
Najpierw rama i wózki.

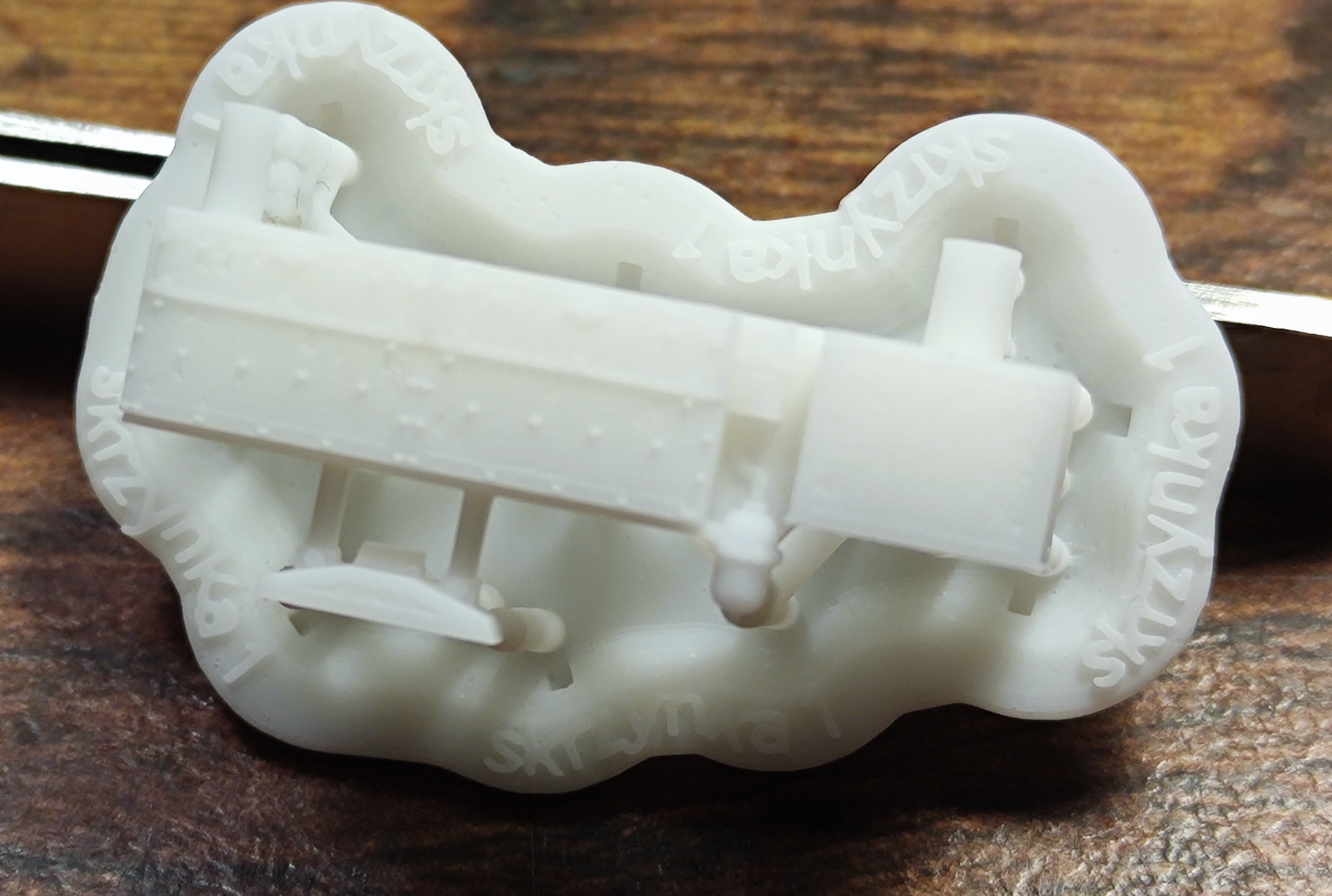

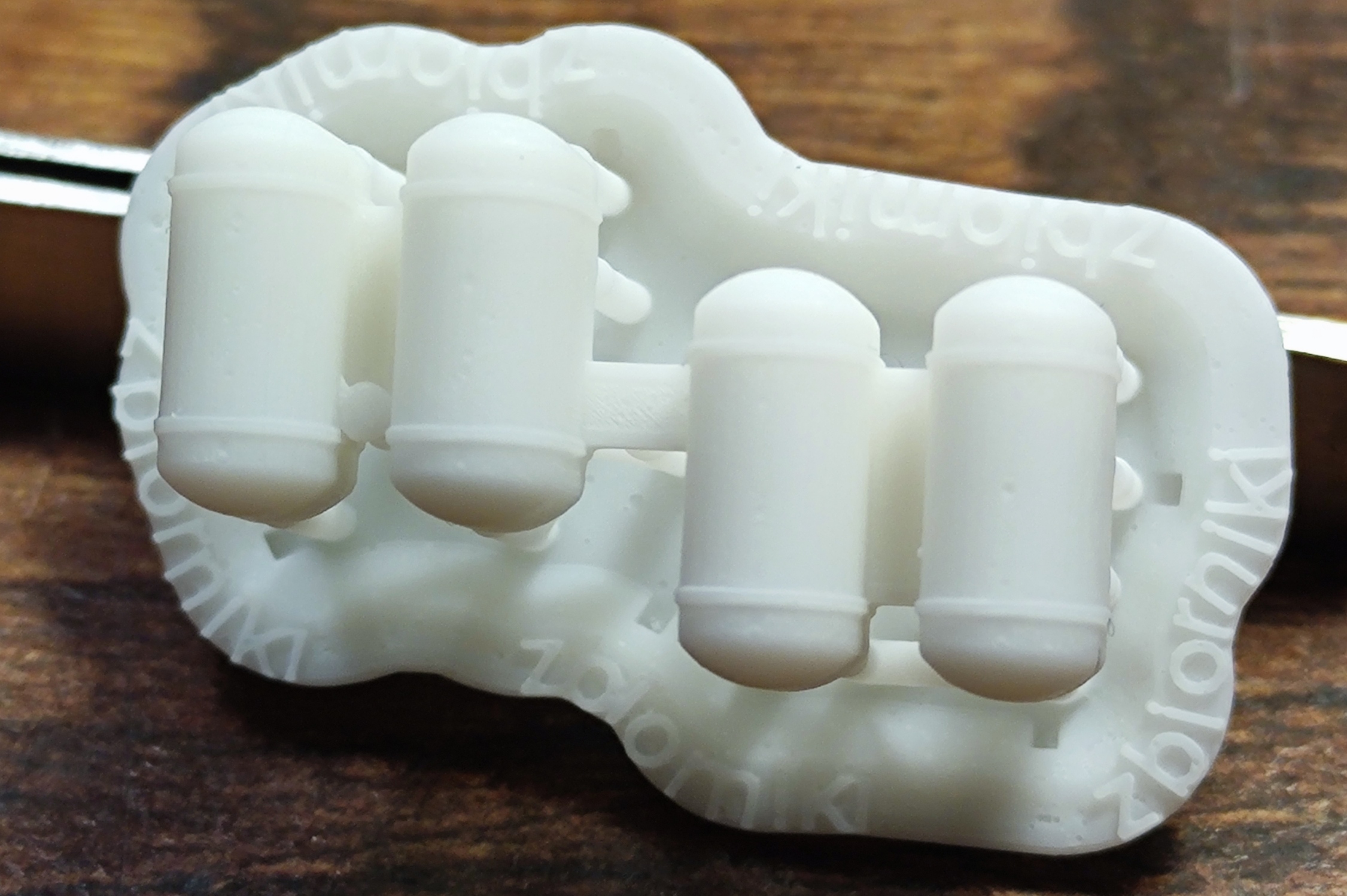

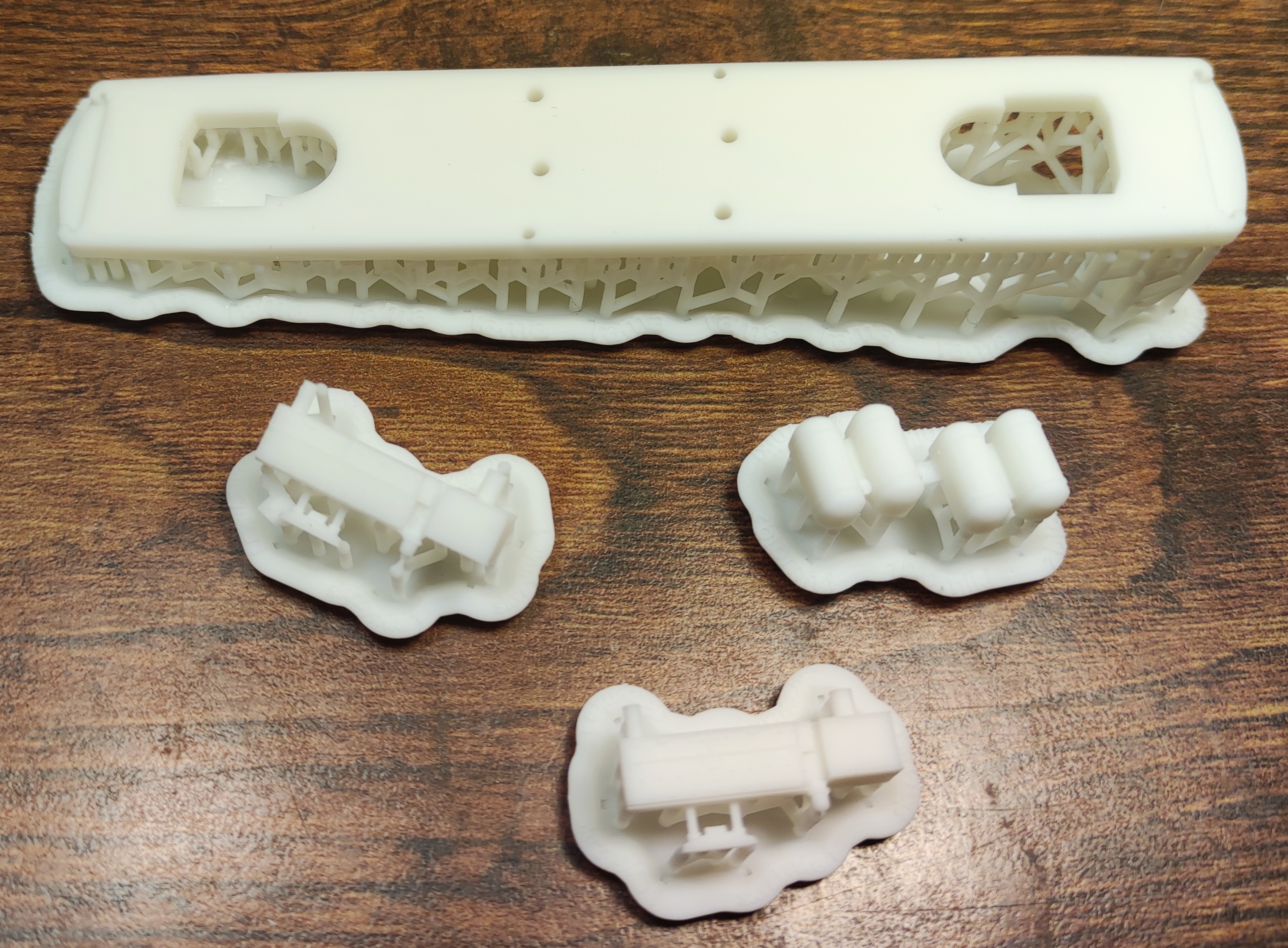

Części:

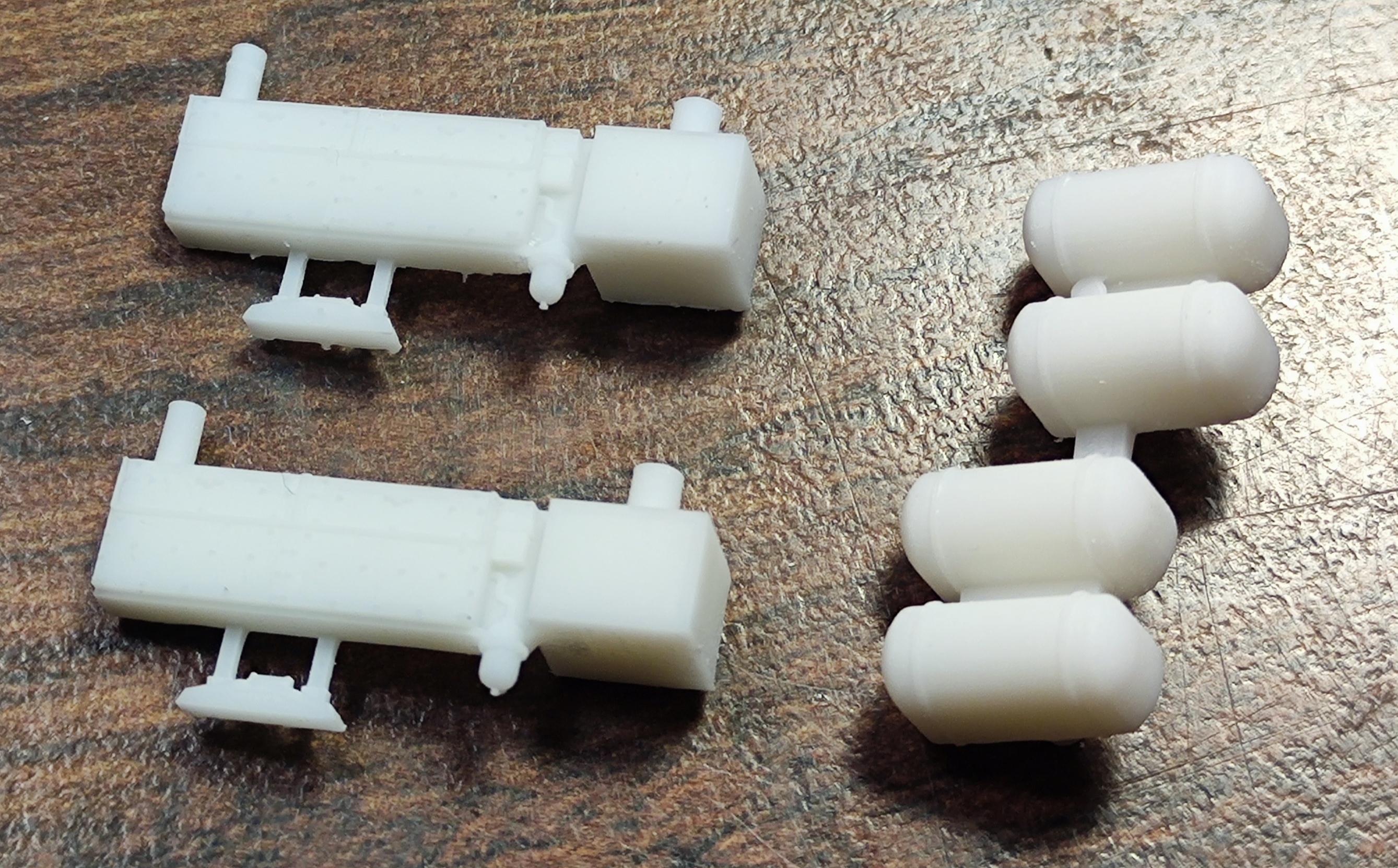

Obrobione:

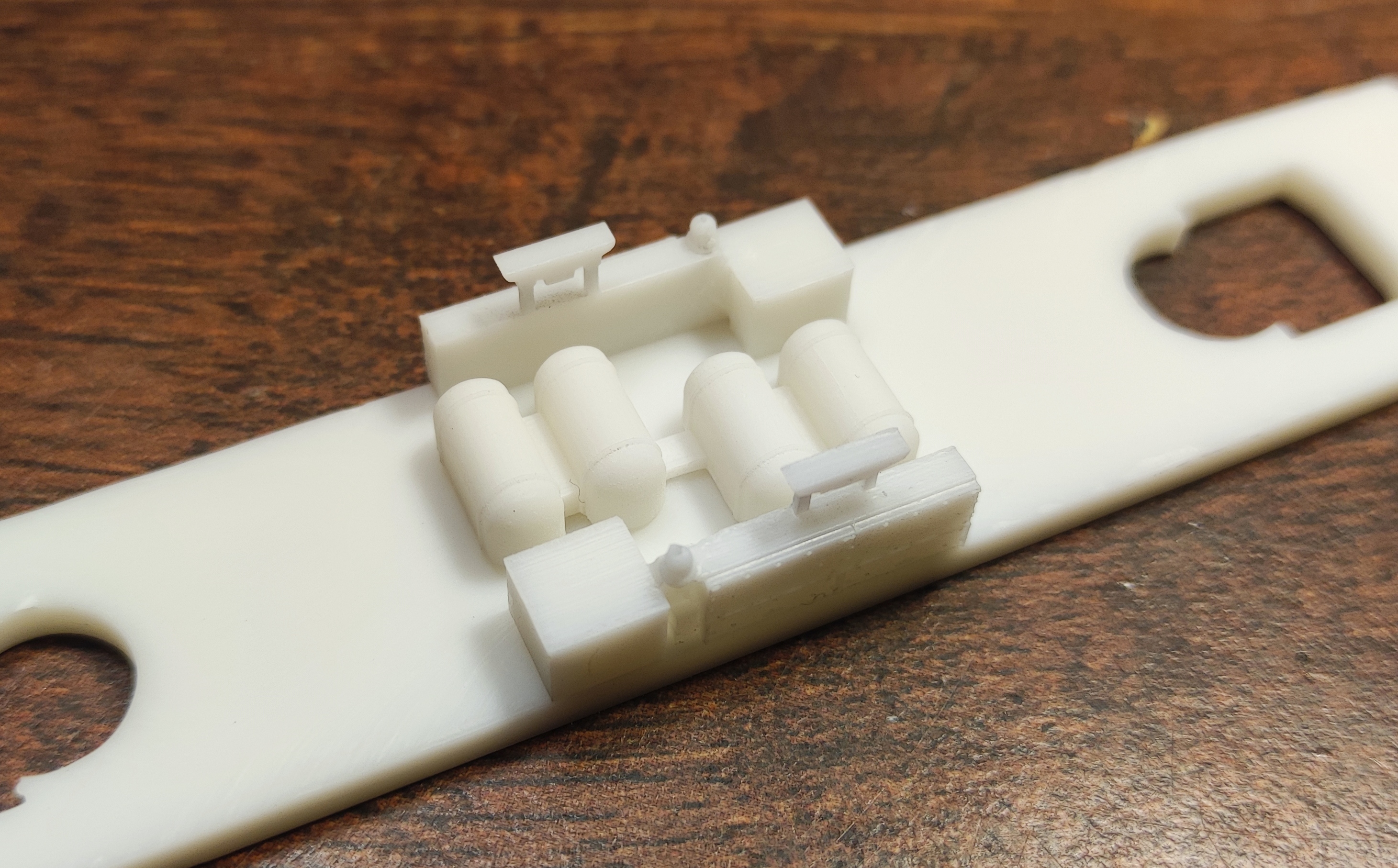

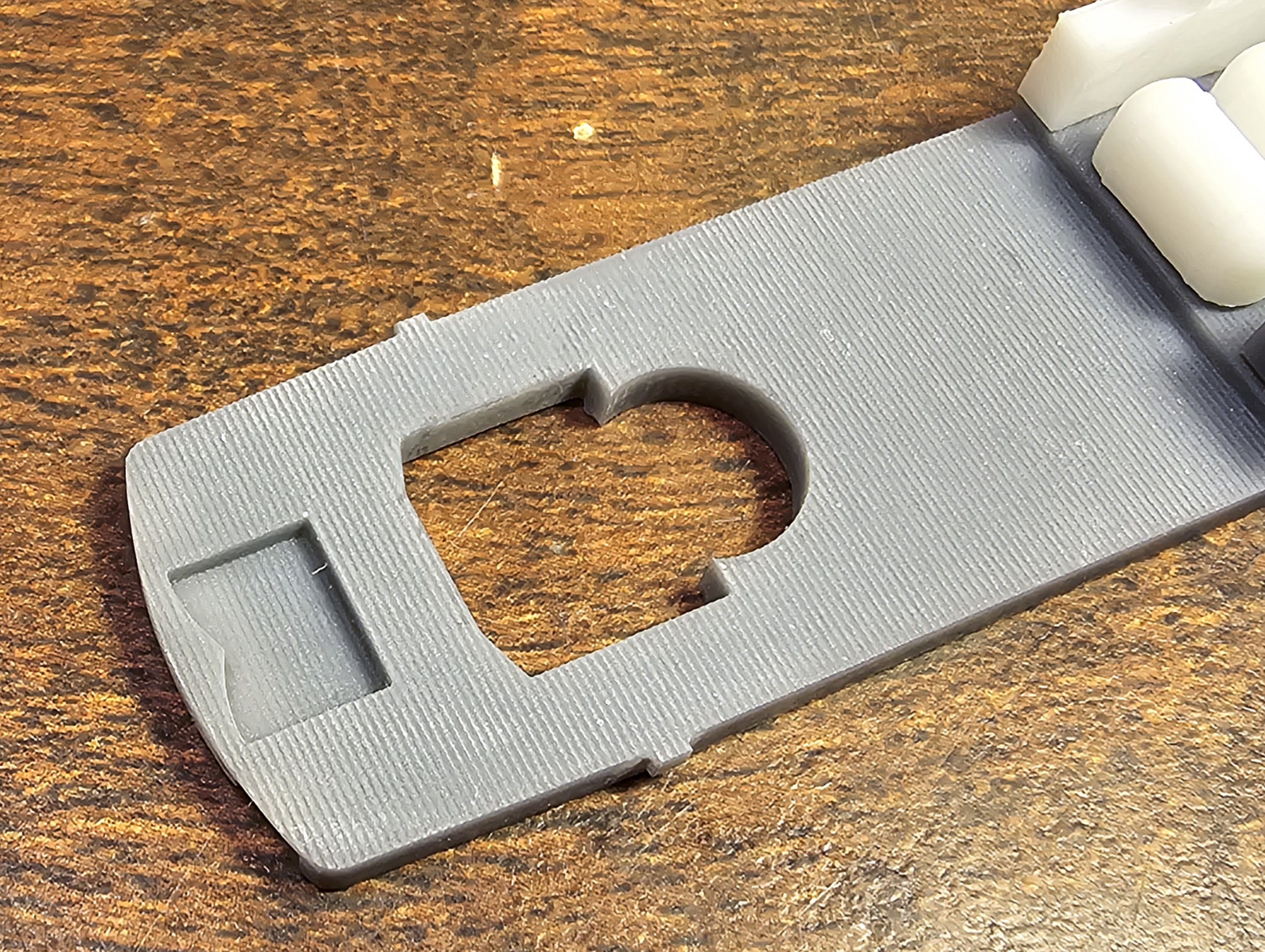

Montaż ramy - bardzo wstępnie:

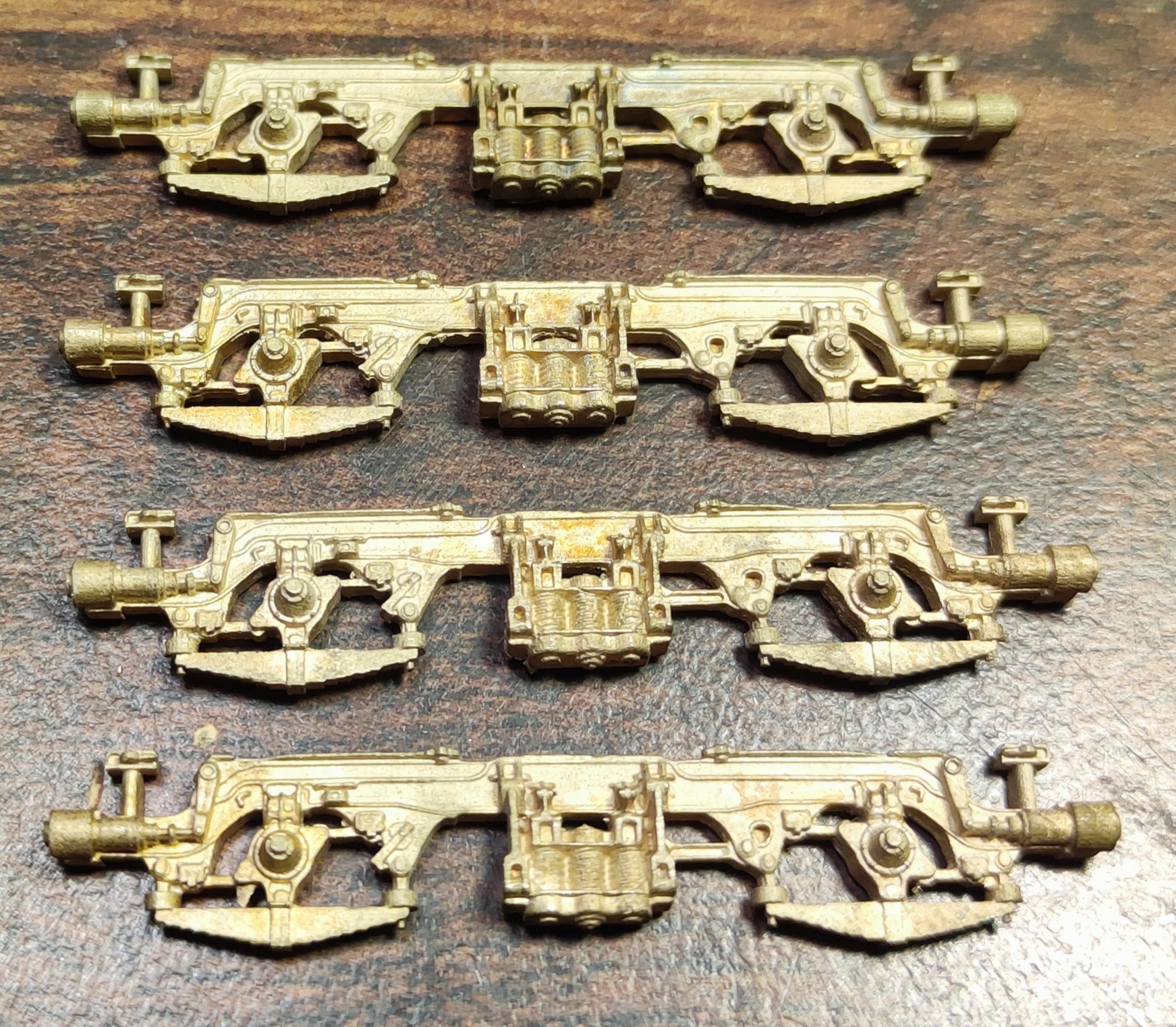

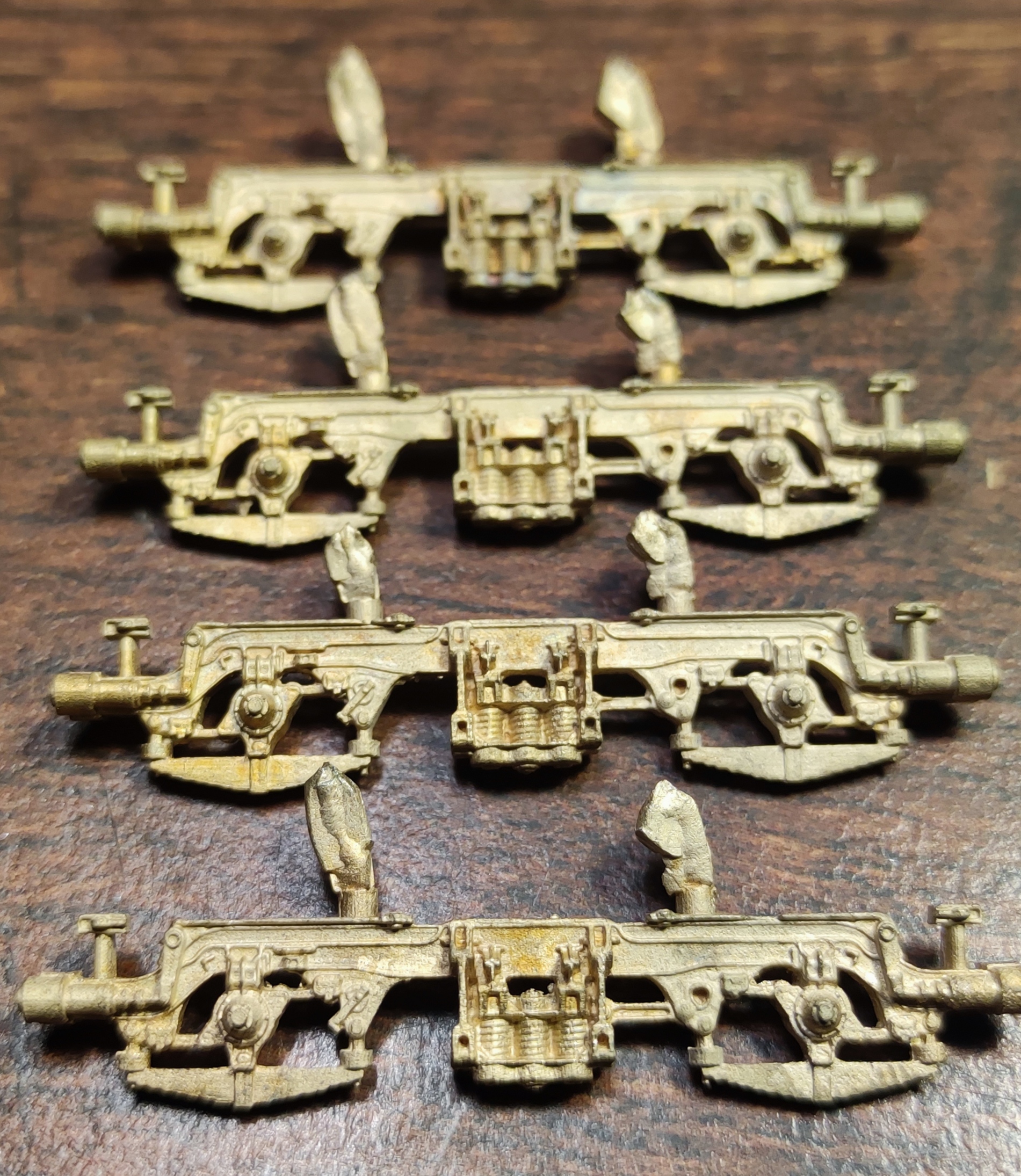

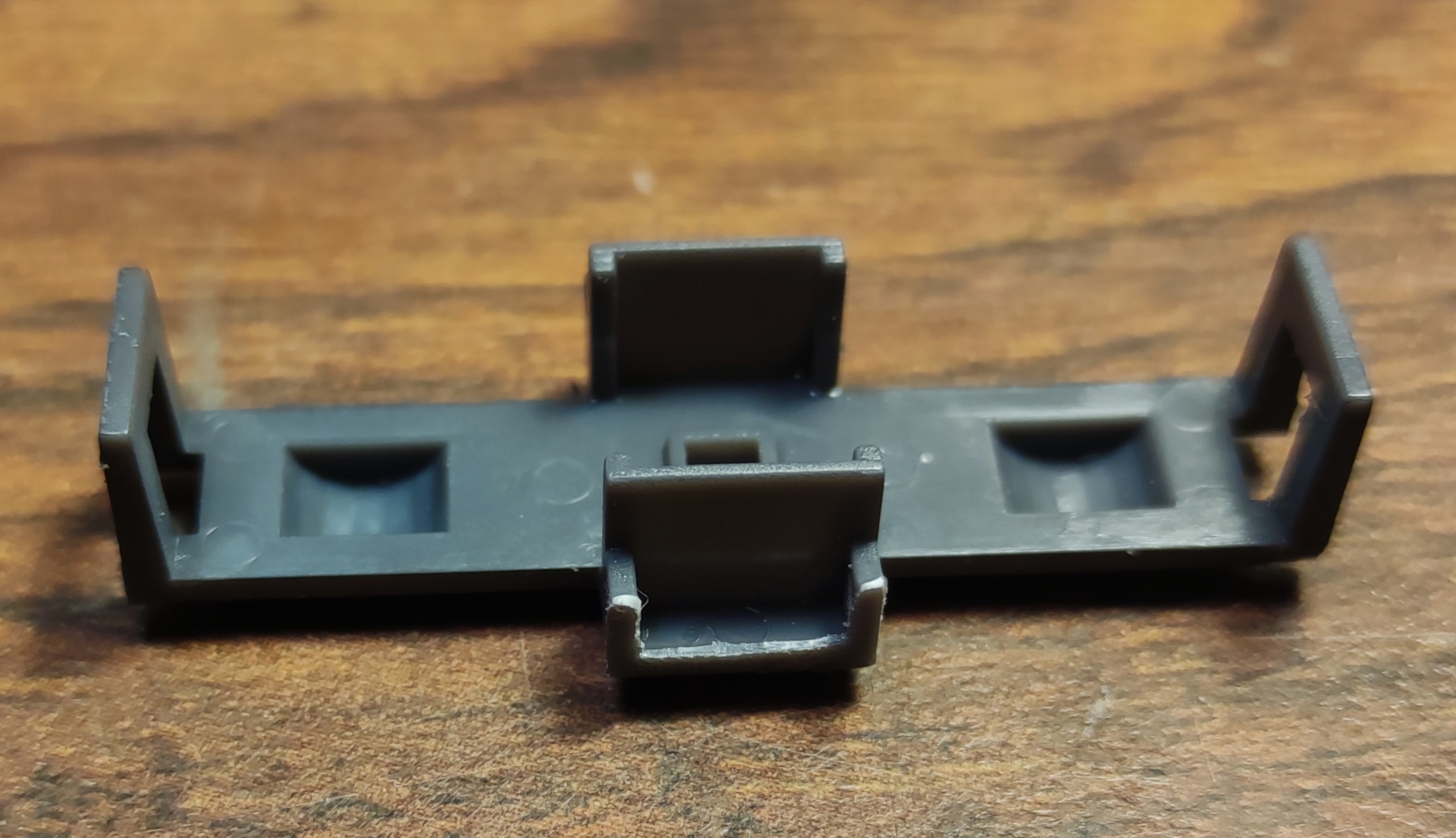

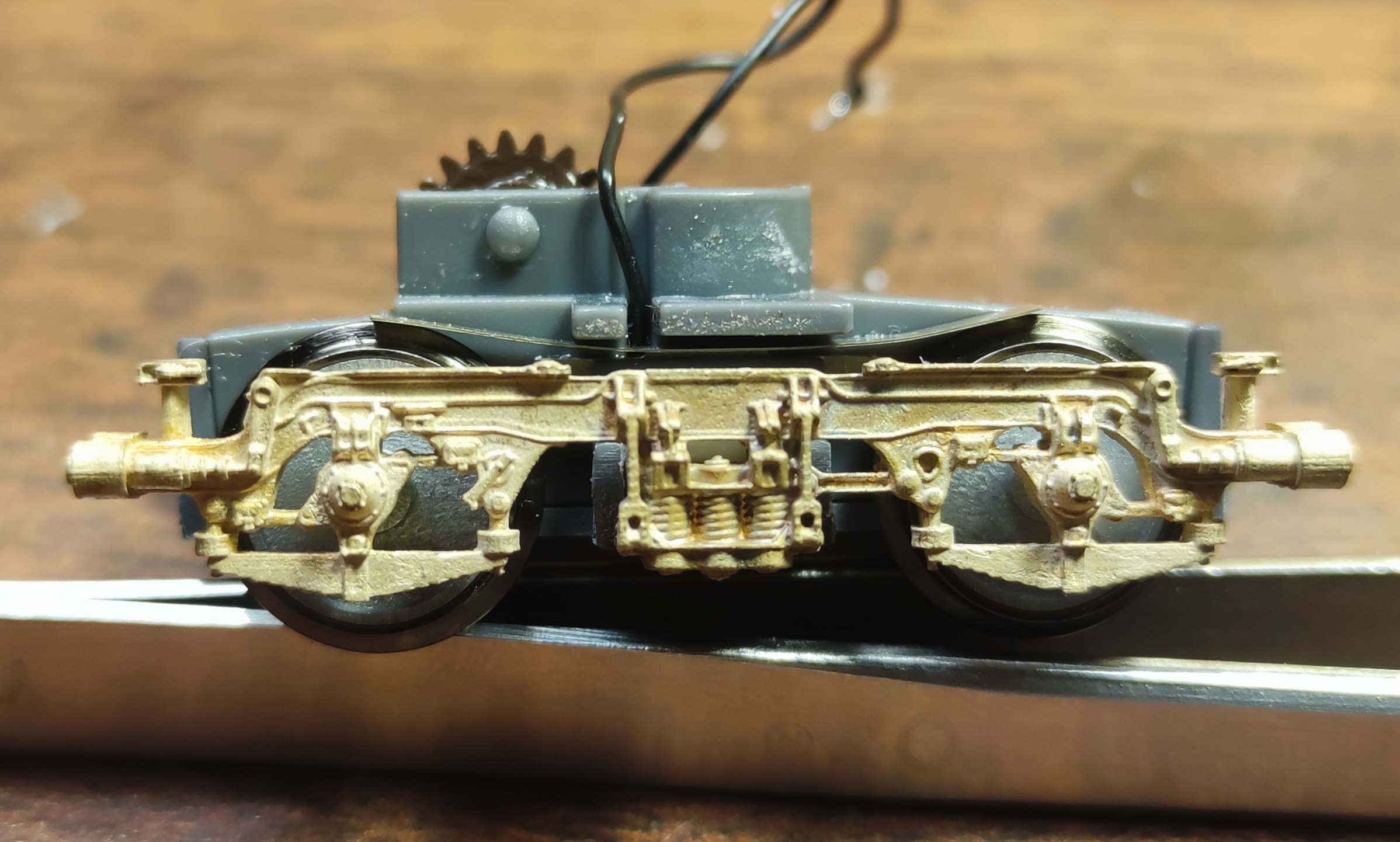

Maskownice wózków:

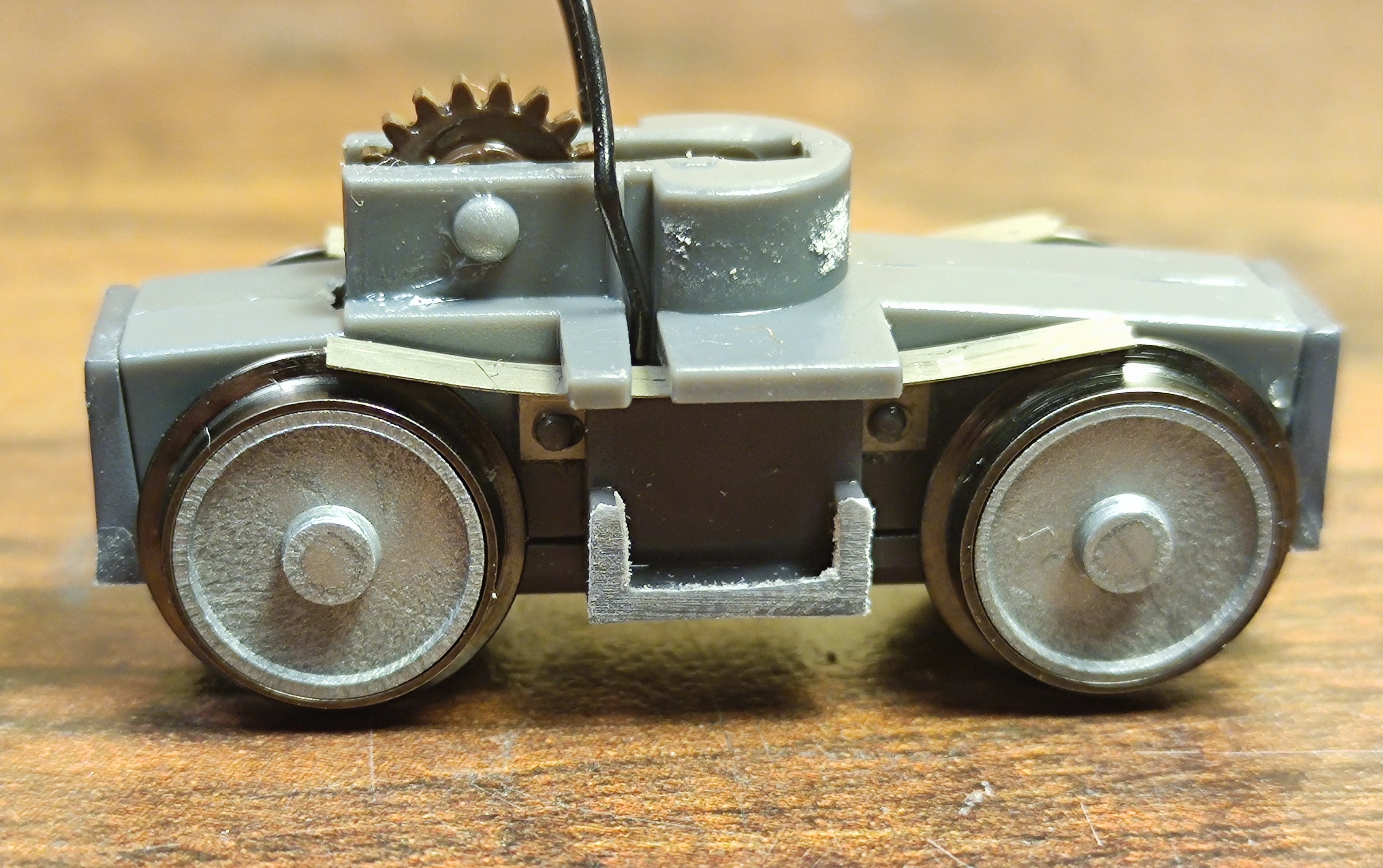

Wózek:

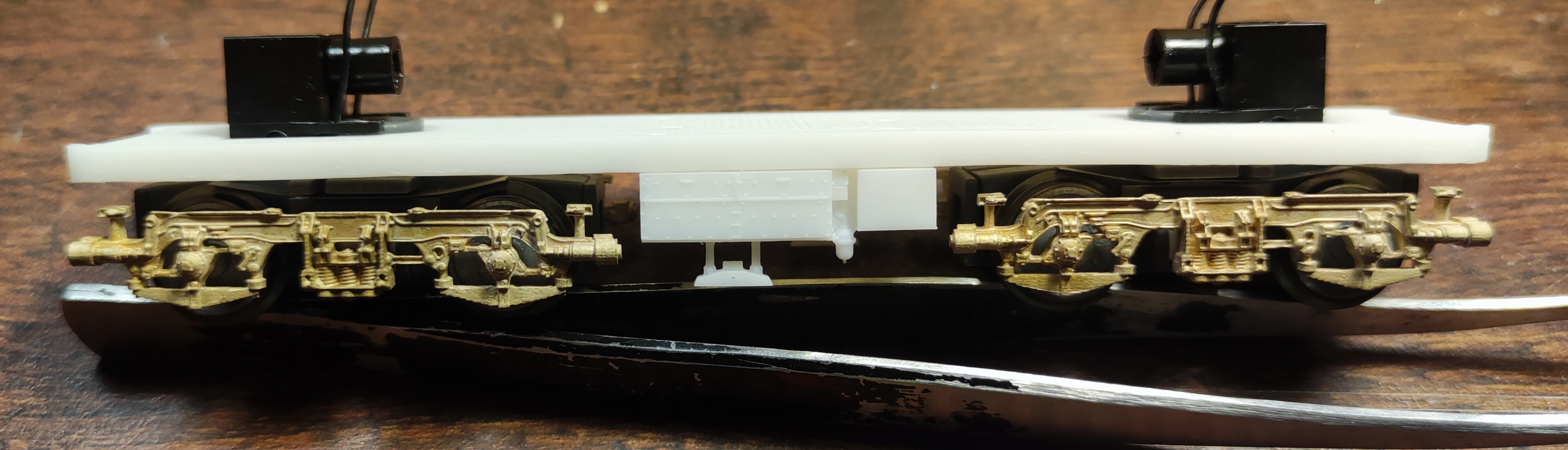

Zamontowana rama:

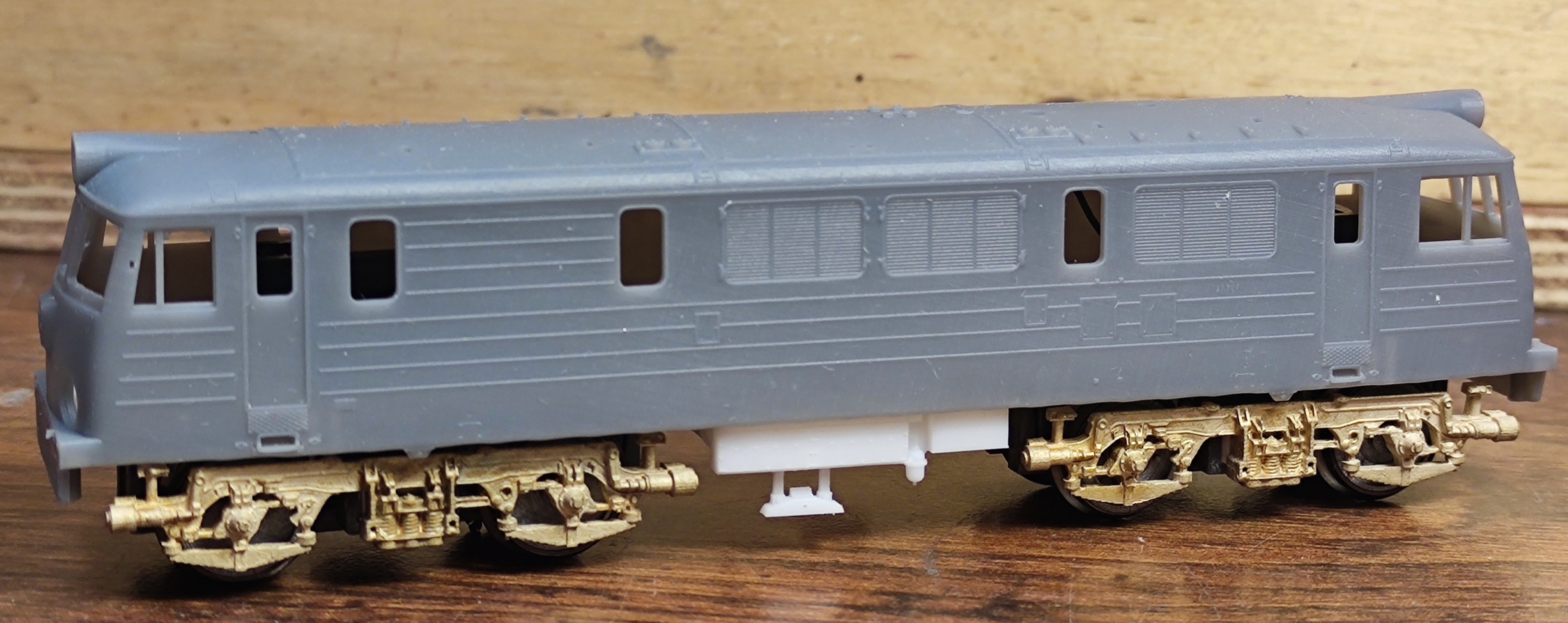

Przymiarka z budą bardzo wstępnie:

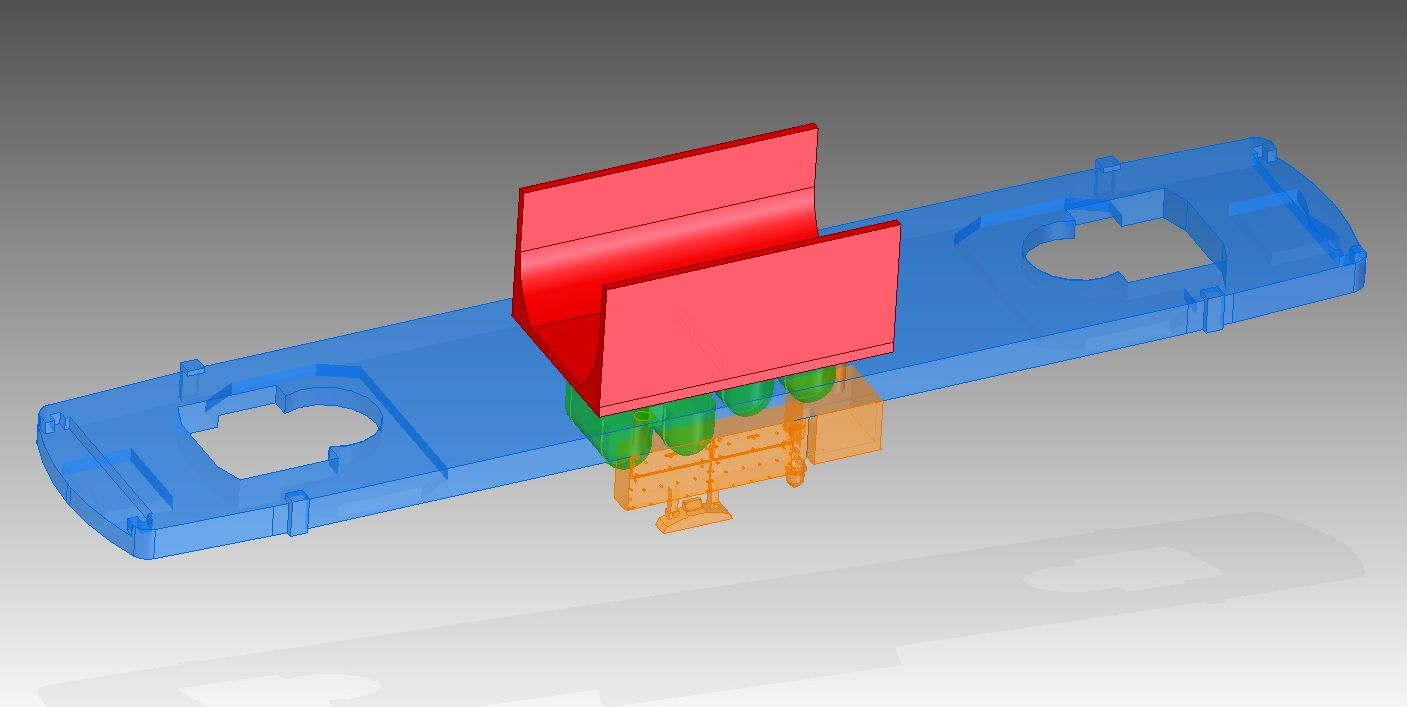

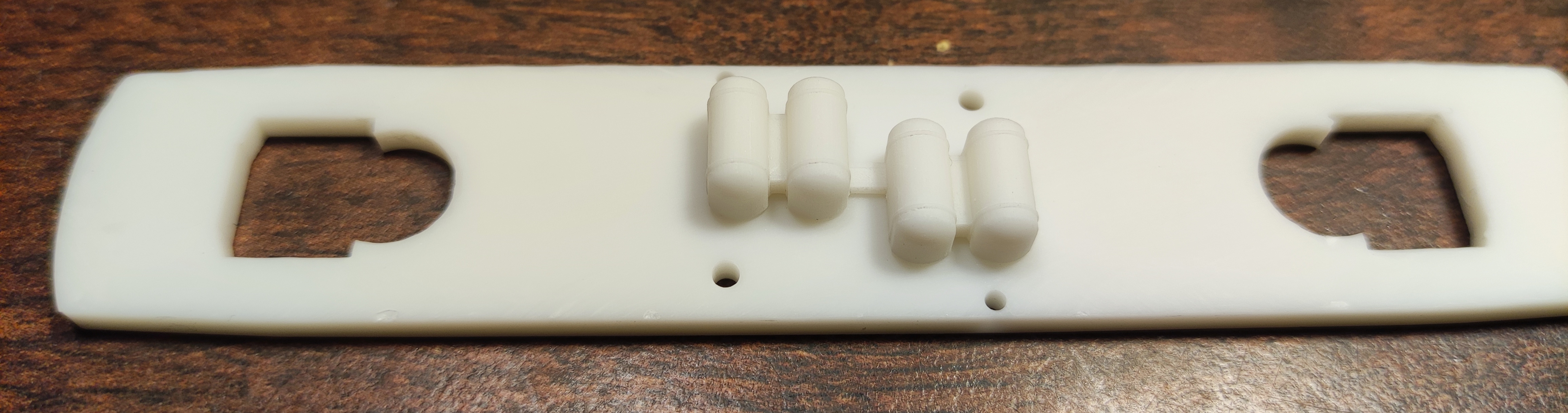

Będą poprawki w konstrukcji ramy tj podłogi. Pozostanie ona drukowana jako monolit a do niej będzie dokręcany balast.

Części:
Obrobione:
Montaż ramy - bardzo wstępnie:
Maskownice wózków:
Wózek:
Zamontowana rama:
Przymiarka z budą bardzo wstępnie:
Będą poprawki w konstrukcji ramy tj podłogi. Pozostanie ona drukowana jako monolit a do niej będzie dokręcany balast.
-
- Posty: 397
- Rejestracja: 15 maja 2007, 14:02
- Lokalizacja: Warszawa
- Kontakt:
- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
-
- Posty: 397
- Rejestracja: 15 maja 2007, 14:02
- Lokalizacja: Warszawa
- Kontakt:
- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: EU07 UMF 303E
Zwłaszcza, że odlewnia potrafi wiele pracy nad matką popsuć. Zobaczymy jak pójdzie ale myślę, że zostaniemy przy druku budy.
Chyba, że coś wyjdzie po podkładzie.
- Borczy
- Posty: 2385
- Rejestracja: 03 kwie 2015, 11:41
- Lokalizacja: Warszawa
- Kontakt:
Re: EU07 UMF 303E
Konrad, pomysł wydruku jest jak najbardziej ok. Każdy obcina sobie paznokcie więc cążkami oby odciąć podpory włada sprawnie
. Według mnie wydruk jest bardziej precyzyjny jeśli chodzi o linie podziału.

- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: EU07 UMF 303E

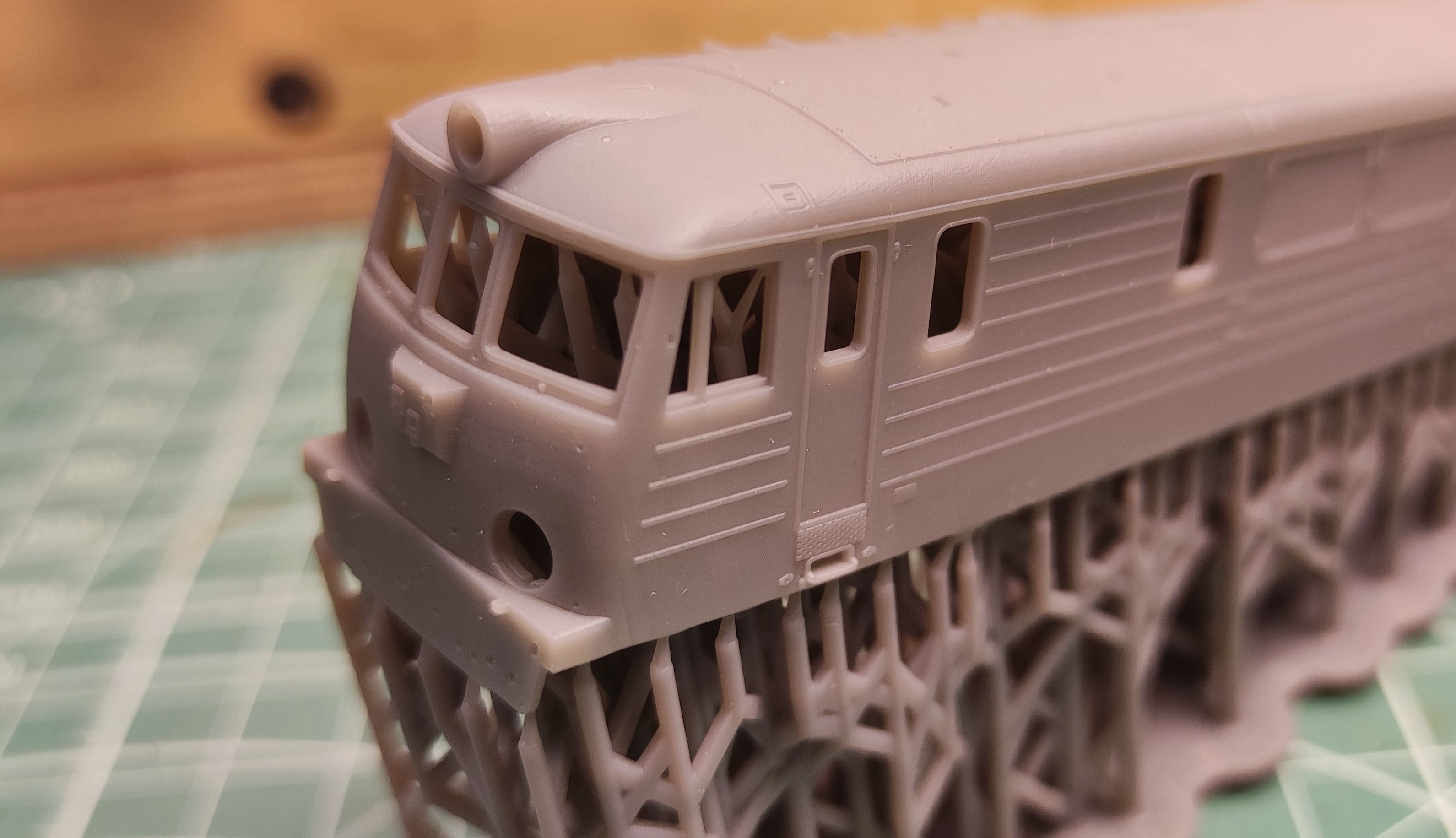

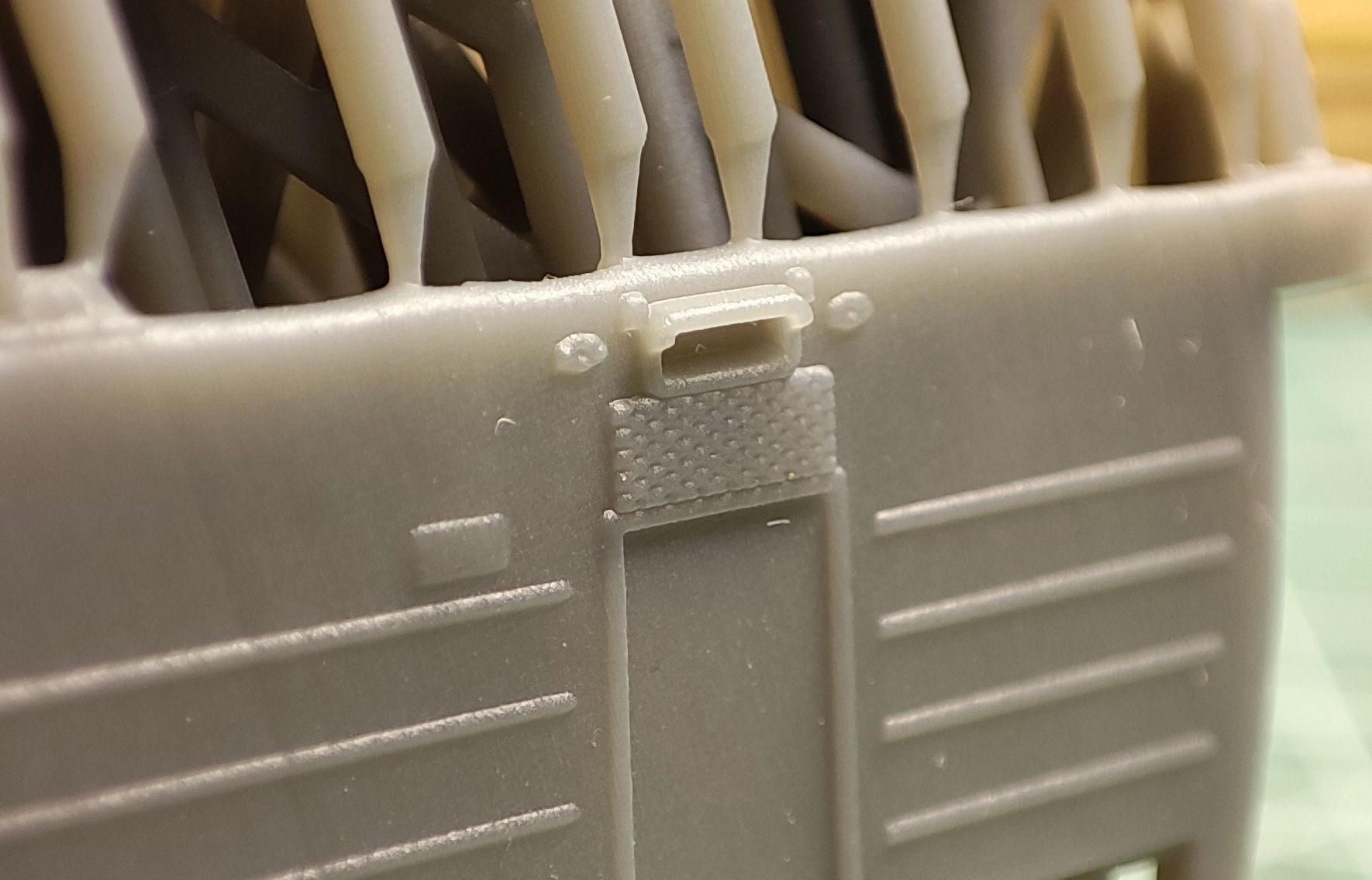

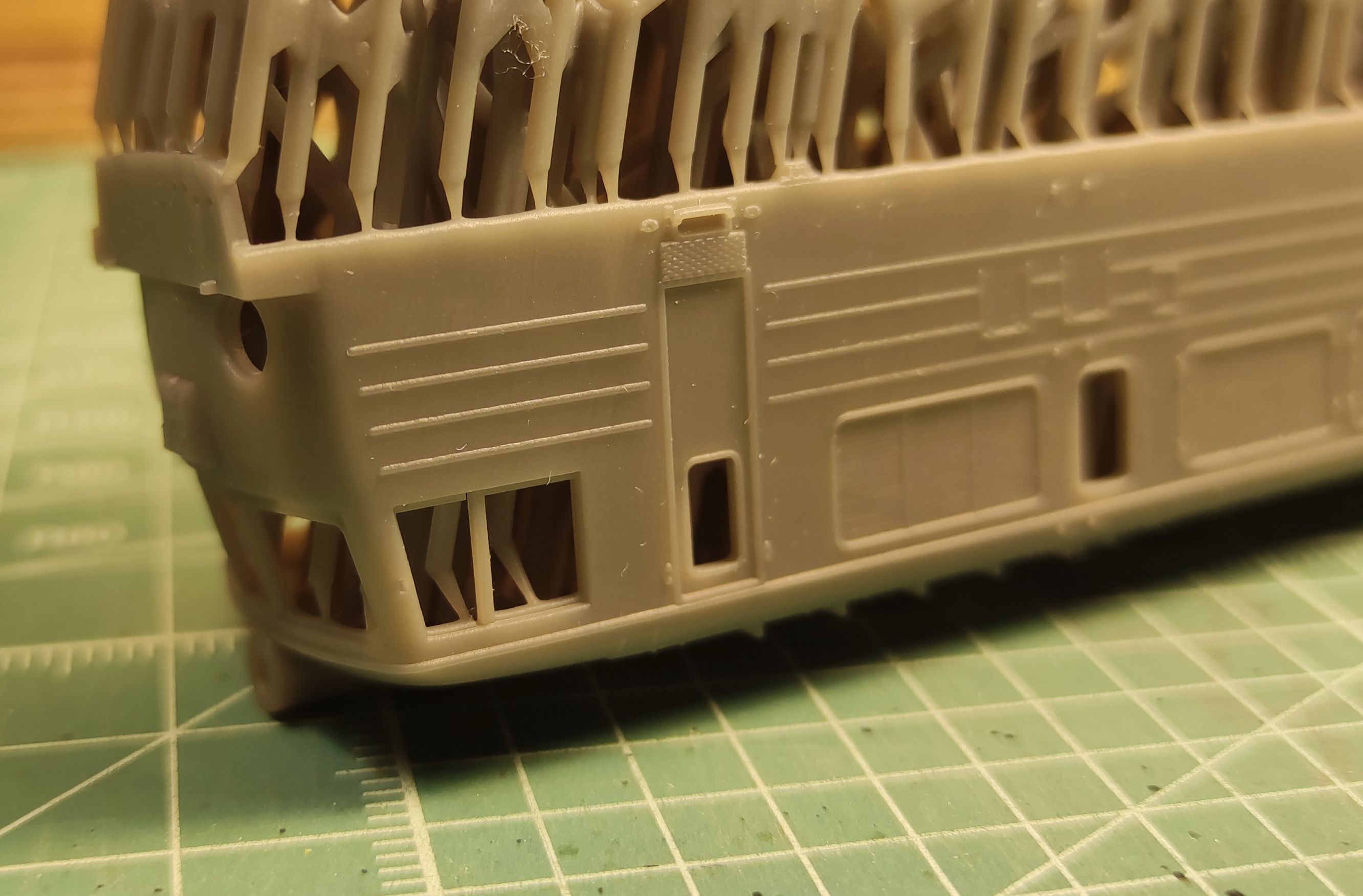

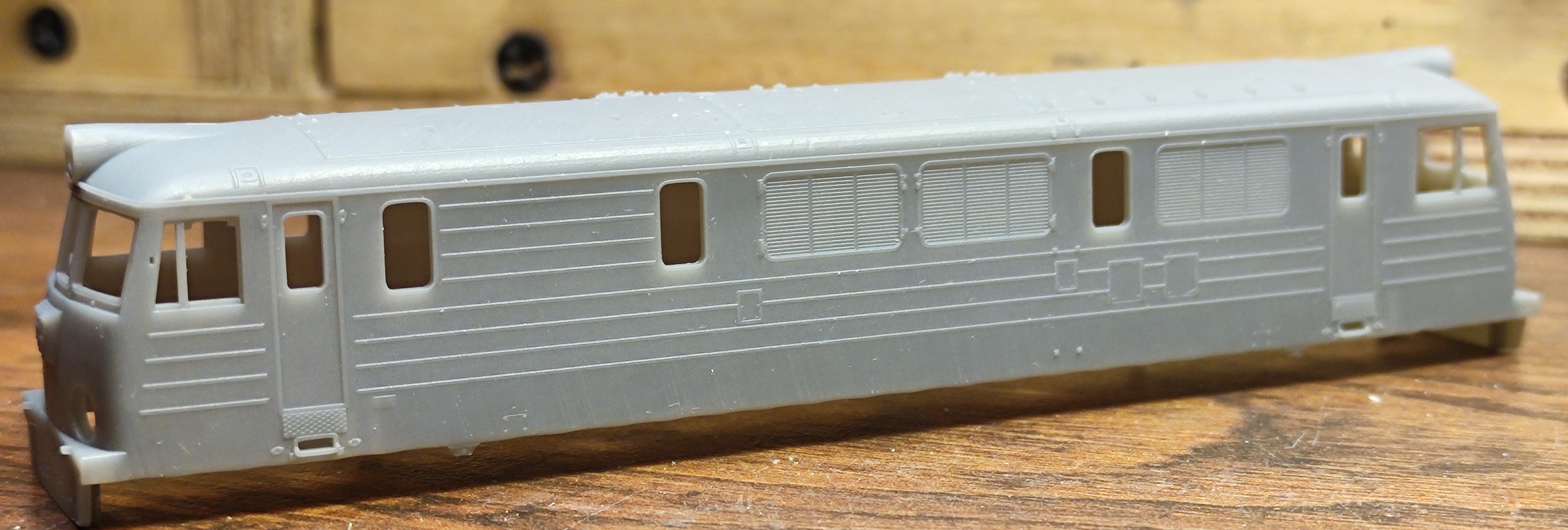

Po mniej więcej godzinie mamy już wstępnie oczyszczony z podpór druk 3D.
Czas wyposażyć go w detale oraz wyszlifować dokładnie falbanki na dole.
Potem nastąpi szlif powierzchni czołownicy pochylonej w kierunku stołu oraz malowanie podkładem.
Na dniach będzie wycięta wodą podłoga z płaskownika mosiężnego.
Model stanie na wózkach.
Czas wyposażyć go w detale oraz wyszlifować dokładnie falbanki na dole.
Potem nastąpi szlif powierzchni czołownicy pochylonej w kierunku stołu oraz malowanie podkładem.
Na dniach będzie wycięta wodą podłoga z płaskownika mosiężnego.
Model stanie na wózkach.
- Ranger
- Posty: 3942
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: EU07 UMF 303E

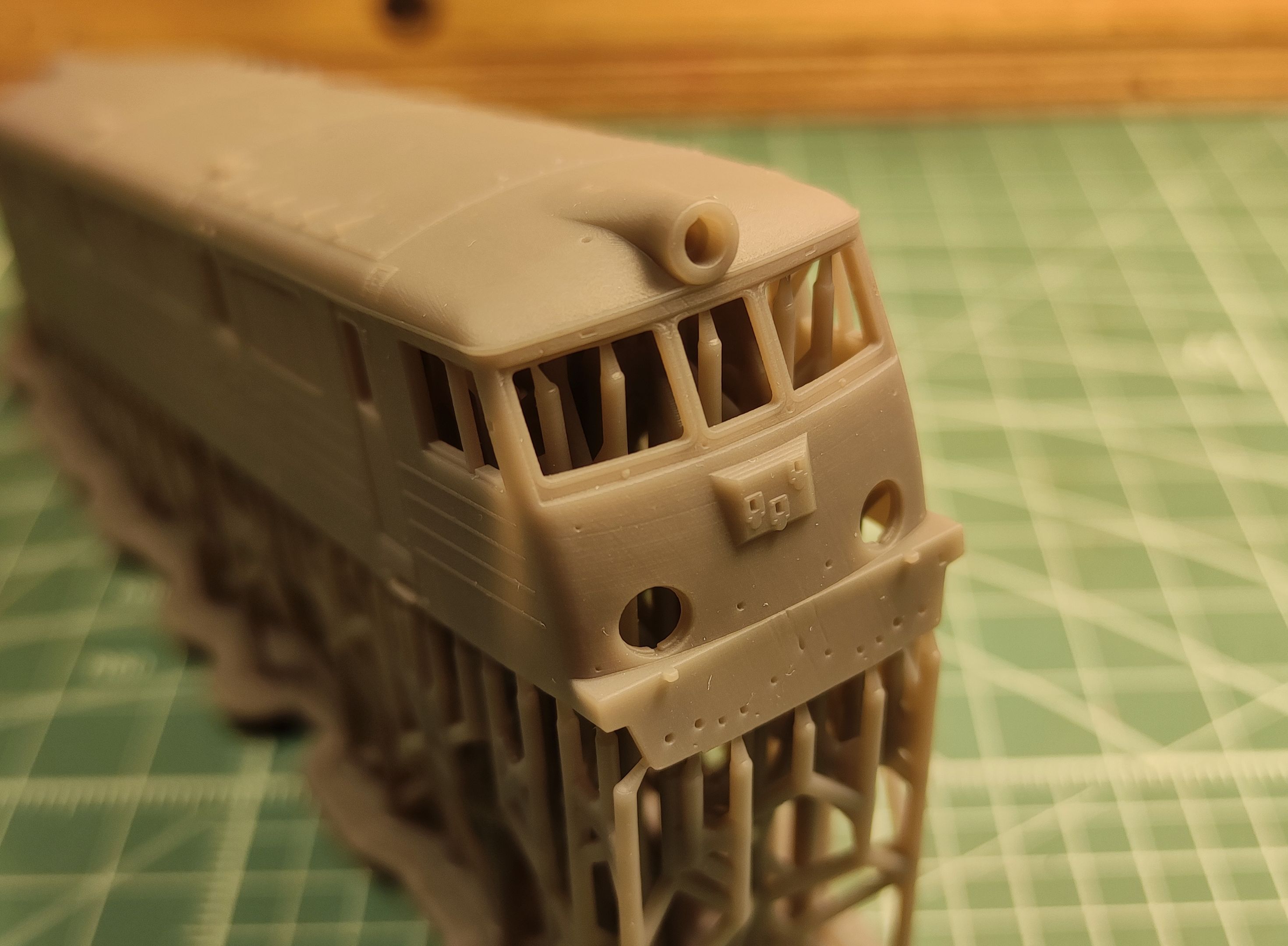

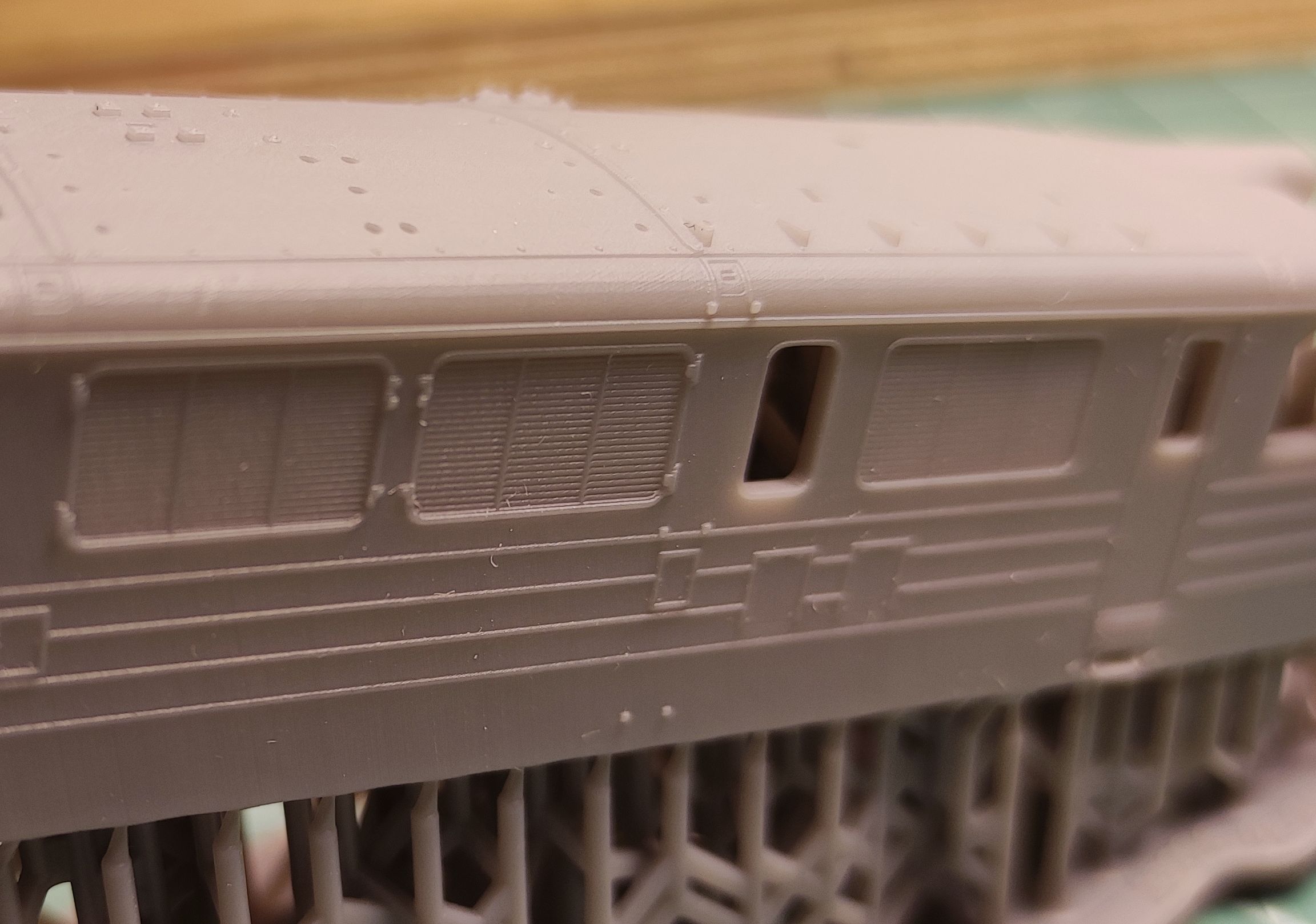

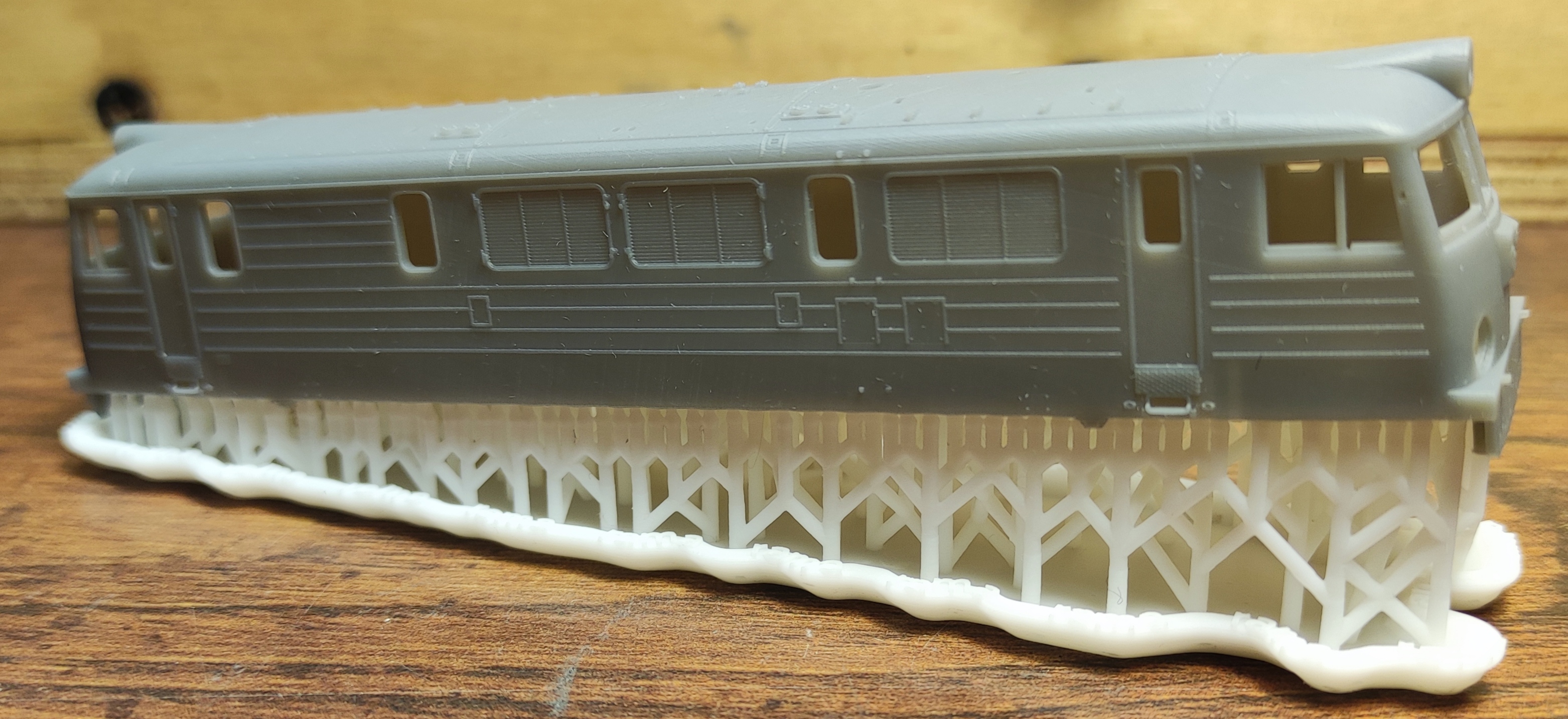

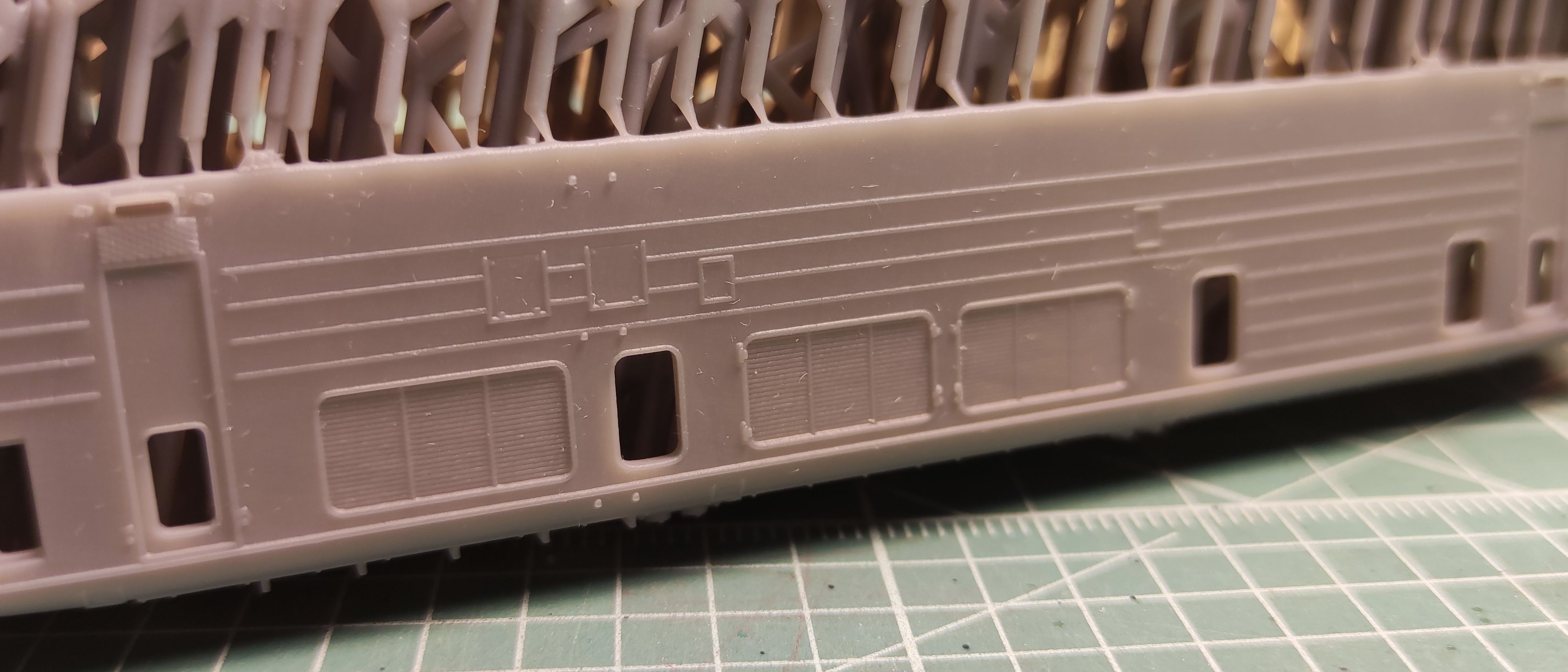

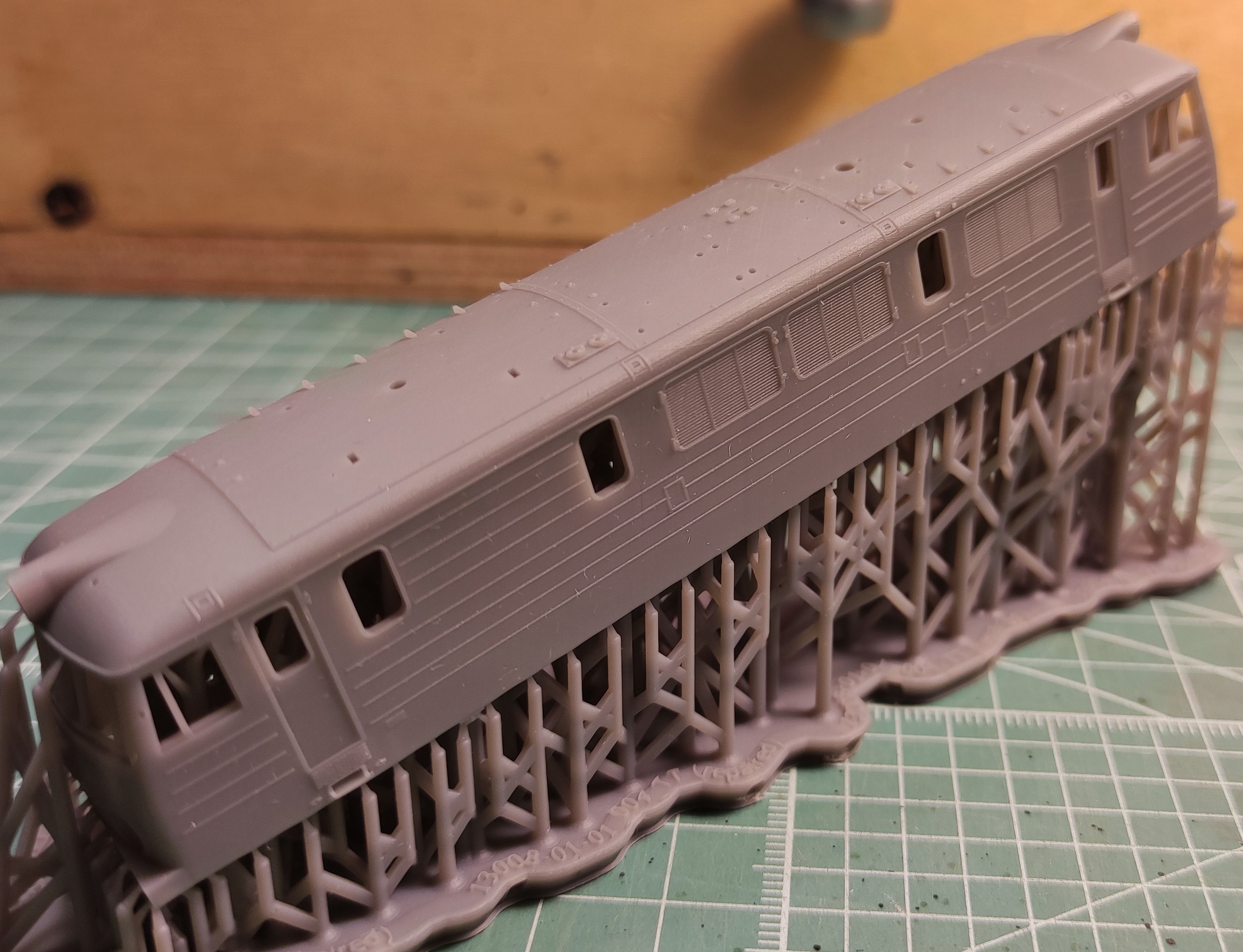

Pierwszy druk był obiecujący ale niestety wewnętrzne rozpórki budy spowodowały jej deformację przy druku.
Stąd dalsze prace nad nią zostały zaniechane.
Na szczęście dzięki pomocy dobrego człowieka udało się zmodyfikować plik STL i mamy już finalna wersję modelu do druku.

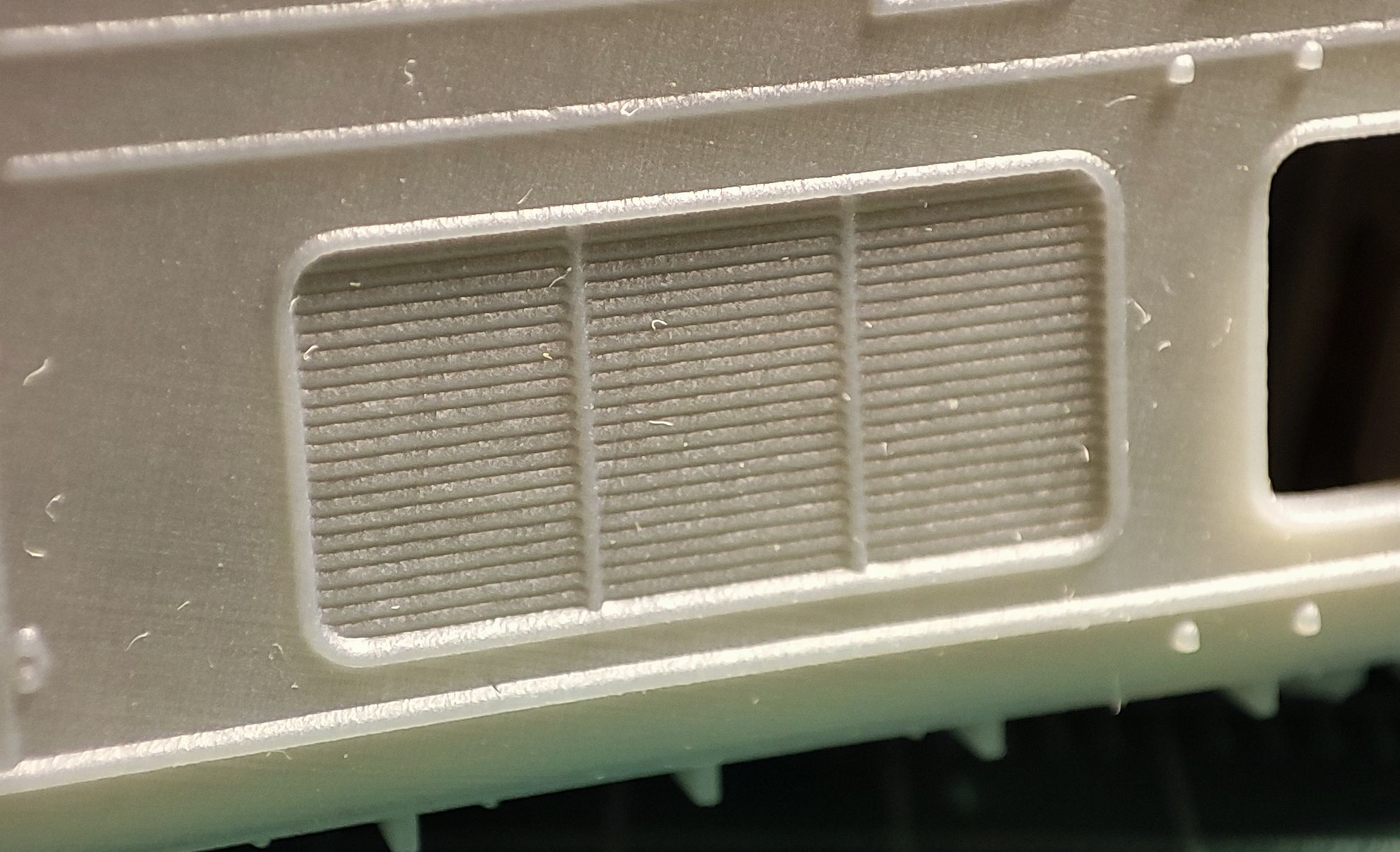

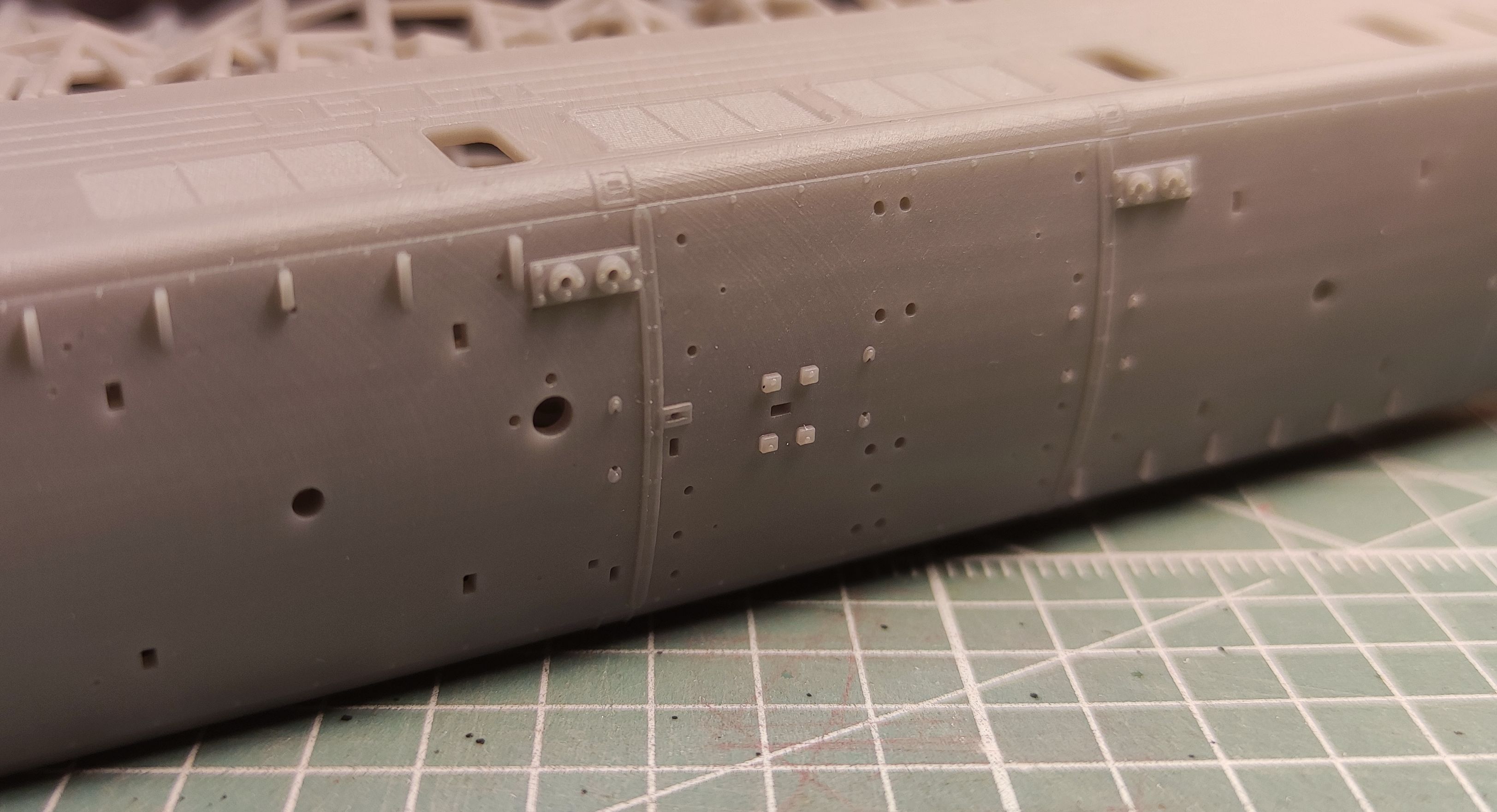

Wydaje mi się, że jakość powierzchni oraz detalu jest na tyle duża, że praktycznie nie wymaga obróbki.
Nasuwa się więc pytanie czy opłaca się odlewać budę lokomotywy. Korzystamy z druków 3D już od paru lat w przypadku produkcji części do modeli i nic się z nimi nie dzieje.
Filigranowe detale itd dalej są w planach jedynie jako metalowe.
Stąd dalsze prace nad nią zostały zaniechane.
Na szczęście dzięki pomocy dobrego człowieka udało się zmodyfikować plik STL i mamy już finalna wersję modelu do druku.
Wydaje mi się, że jakość powierzchni oraz detalu jest na tyle duża, że praktycznie nie wymaga obróbki.
Nasuwa się więc pytanie czy opłaca się odlewać budę lokomotywy. Korzystamy z druków 3D już od paru lat w przypadku produkcji części do modeli i nic się z nimi nie dzieje.
Filigranowe detale itd dalej są w planach jedynie jako metalowe.
