Ryflak MTB

[wlodar]

Jeden wózek powinien być dość swobodnie zawieszony, bo wtedy wagon łatwo wpasowuje się w nierówności torów. Przerabiałem to przy starych bttb-wskich y-kach. Oba wózki zamocowałem śrubą i nakrętką, mogły się obracać tylko lewo - prawo. Efekt był taki, że wagon tracił kontakt z torami przy każdym wejściu na podjazd położony w łuku i wykolejał się. Mimo, że wózki się skręcały to wszystko było zbyt sztywne. Gdy jeden wózek jest półsztywny (tzn. skręca się na lewo prawo, ale nie na boki), a drugi wózek ma swobodę ruchu we wszystkich kierunkach wtedy wagon się nie chwieje, ale dopasowuje do krzywizny szyn i nie wykoleja.

[Ciora]

„Idealnym rozwiązaniem byłoby podklejenie podpórek pod jeden wózek tak, żeby nie kiwał się na boki (jak to już zrobiłeś u siebie z zapałek), a w drugim lekkie sfazowanie tego pierścienia, żeby wózek miał jak największą swobodę kiwania się na boki.”
Ale w zasadzie po co/ dlaczego jeden ma się kiwać, a drugi nie? Na „chłopski rozum” żaden nie powinien się kiwać.

[Scio]

Ciekawe, czy podczas prób jakości w MTB wagony się nie kolebały, czy też nikt tego nie zauważył.

[kolejkowicz]

Rozwiązanie, o którym piszecie Tillig zastosował w eilzugwagen-ach.

[T_Domagalski]

No właśnie nie są w ogóle usztywnione...

Są i nie są.
Jak wagon stoi spokojnie, to buda opiera się na tym szerokim pierścieniu, widocznym na zdjęciu od Jacek765. Jest więc w jakimś stopniu sztywno oparta. Inaczej przewracałaby się sama na boki.
Problem pojawia się jednak, gdy wózki stoją lub jadą po nierównościach toru i powierzchnie tych pierścieni nie układają się równolegle. Wtedy buda kiwa się jak krzesło z nierównymi nogami.

Idealnym rozwiązaniem byłoby podklejenie podpórek pod jeden wózek tak, żeby nie kiwał się na boki (jak to już zrobiłeś u siebie z zapałek), a w drugim lekkie sfazowanie tego pierścienia, żeby wózek miał jak największą swobodę kiwania się na boki.
Mówiąc językiem technicznym - trzeba zepewnić modelowi optymalne, 3-punktowe podparcie zamiast 4-punktowego.

[wlodar]

(...)W przypadku MTB zasada ta nie jest spełniona, bo oba wózki są dość mocno usztywnione za sprawą grubego trzpienia oraz obejmującego go pierścienia.

No właśnie nie są w ogóle usztywnione, dlatego wagon można bez problemu pochylić nawet jak stoi, co wygląda dość kiepsko. Podparcie po bokach jednego(!) wózka problem wyeliminowało.

[T_Domagalski]

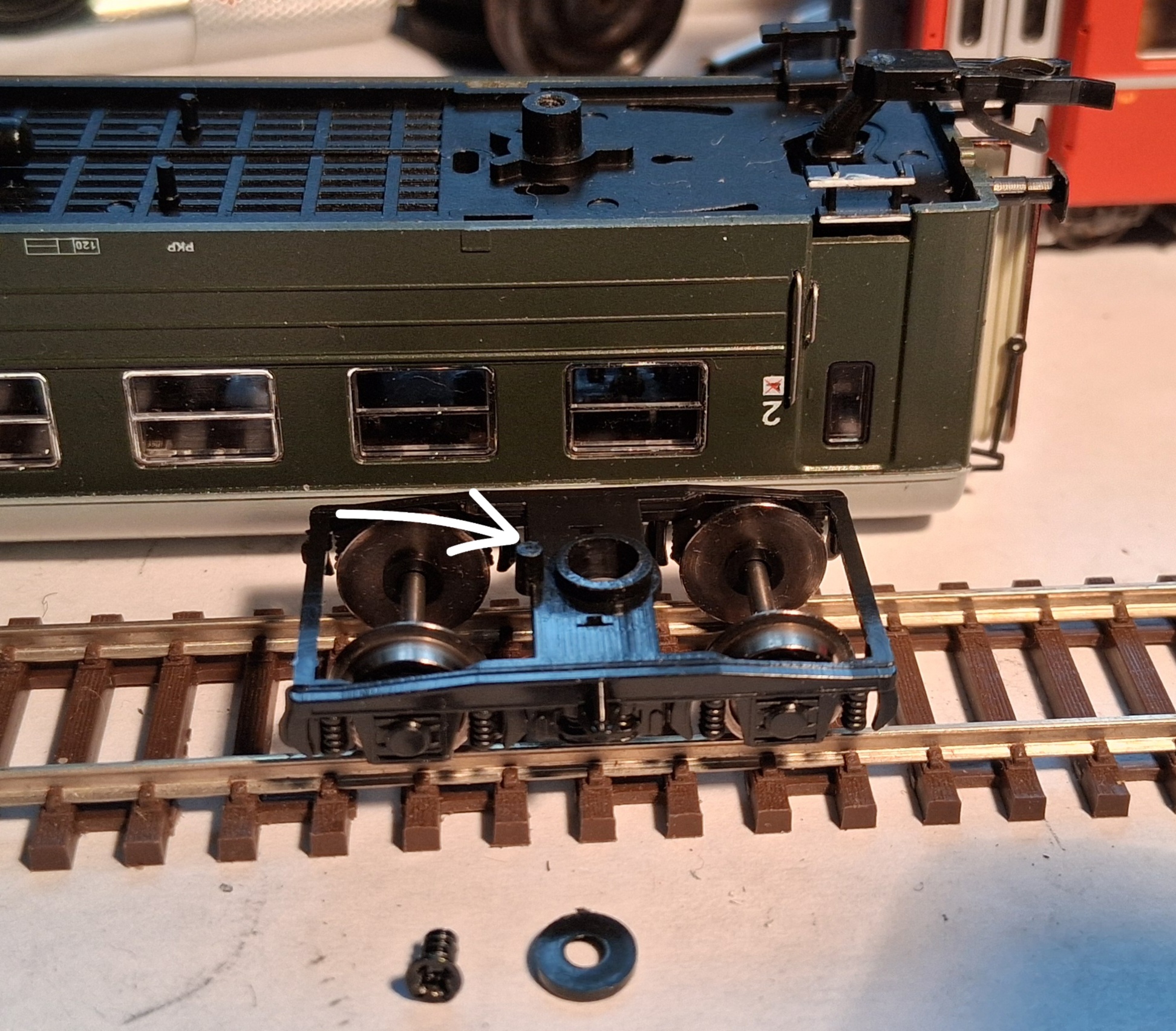

Ja minimalnie skróciłem kołek zaznaczony strzałką i problem z przechyłem się skończył. Owszem dodanie bocznego podparcia daje bardziej pewny efekt ale ten uznałem za wystarczający.

Ogólna zasada dotycząca wszystkich wagonów na wózkach jest taka, że jeden z wózków powinien mieć swobodę przechyłu w obu kierunkach (przód-tył, lewo-prawo), natomiast drugi wózek powinien mieć możliwość pochylania się tylko w kierunku przód-tył. Ruch drugiego wózka na boki powinien być zablokowany np. poprzez odpowiednie podpórki w podwoziu.

W przypadku MTB zasada ta nie jest spełniona, bo oba wózki są dość mocno usztywnione za sprawą grubego trzpienia oraz obejmującego go pierścienia.

[Jacek765]

Ja minimalnie skróciłem kołek zaznaczony strzałką i problem z przechyłem się skończył. Owszem dodanie bocznego podparcia daje bardziej pewny efekt ale ten uznałem za wystarczający.

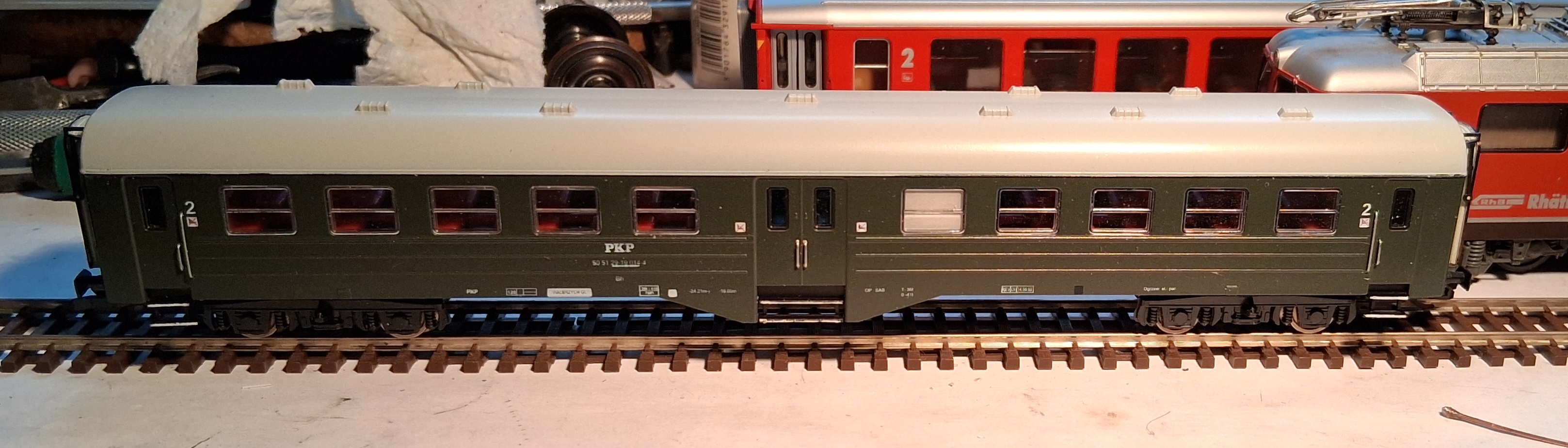

W moim modelu jeszcze poprawiłem uchwyty. Były wklejone przez poprzedniego właściciela ale za bardzo wystawały od środka. Ja trochę skróciłem końce drutu i oskrobałem łuszczącą się farbę. W kolorze metalicznym też wyglądają dobrze i chyba takie mogły być przynajmniej te małe uchwyty/klamki na drzwiach
Już jest dostępny w sprzedaży wagon z innym numerem 031. Prawdopodobnie się na niego skuszę.
Co do wagonów polskich budowy powojennej tzw. zwężaków to brakuje ich modeli w każdej skali. Tutaj jeśli MTB by się podjął ich produkcji było by dobrze ale mam obawy czy ten producent da radę zrobić je dobrze w kwestii odwzorowania ich sylwetki. W przypadku ryflaka to podejrzewam że wzorowali się na modelu H0 firmy Robo starszej produkcji i dzięki temu udało im się tego modelu zbytnio nie spieprzyć.

[wlodar]

Ja poradziłem sobie inaczej: na jednym wózku przykleiłem podpórki z zapałek i pomalowałem je na czarno. Jeden wózek jest podparty, drugi nie, z zewnątrz podpórek nie widać, wagon się nie chwieje, nie pochyla, dobrze wchodzi w podjazdy / zjazdy / łuki etc.. Detalami typu data rewizji itd. nie ma co się przejmować - oznaczenia są na tyle niewielkie i niewyraźne, że przy normalnej eksploatacji na makiecie nie stanowią problemu.
Osobiście liczyłbym żeby MTB zrobiło "zwęziaki", czyli 1A i pochodne. No i SN52 w końcu.

[Jacek765]

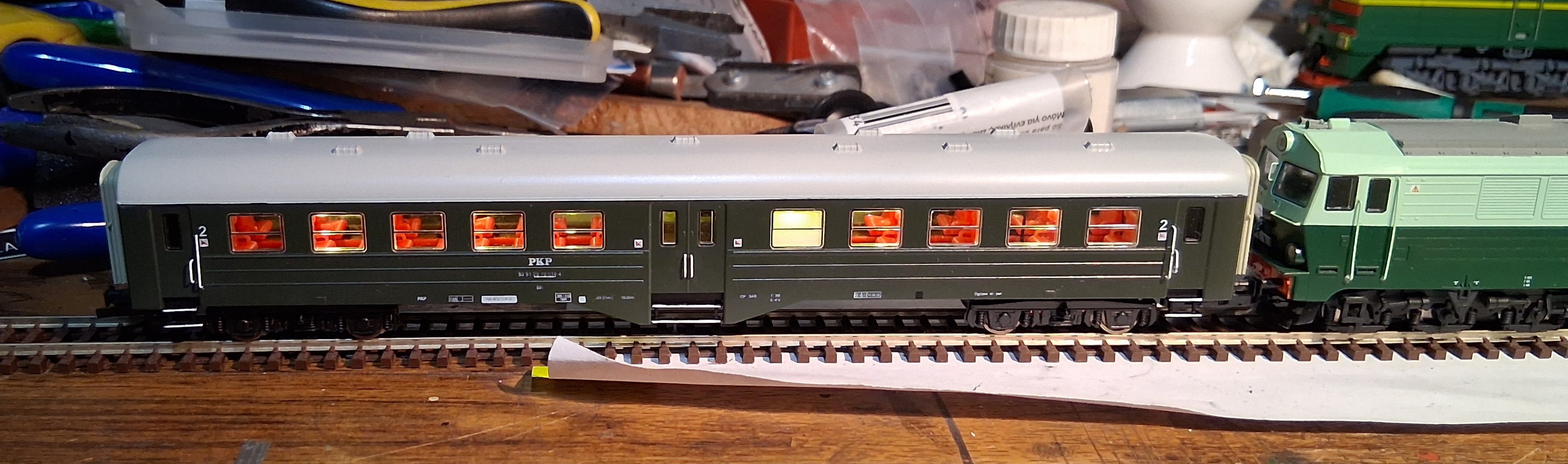

Także i ja nabyłem model ryflaka na ostatniej giełdzie w Sosnowcu. Model z drugiej ręki w doskonałym stanie. Powiem szczerze jestem mile zaskoczony tym modelem. Na zdjęciach producenta nie zachwycał. Owszem zamontowane detale robią swoje. Zwykle jestem bardzo sceptycznie nastawiony do oświetlenia wnętrza jednak płytka z dekoderem MTB działa doskonale. Mój wagon się kołysał na wózkach ale w bardzo prosty sposób można temu zaradzić. Po prostu wózki mają kołek ograniczający skręt i u mnie na nim się opierało nadwozie. Wystarczy po odkręcaniu wózka skrócić ten kołek o ok 0,5mm i problem rozwiązany.

[T_Domagalski]

Mam te wszystkie detale do H0 właśnie do Ryflaka Robo.
Czy tutaj miało by to zbyt? Chyba raczej niekoniecznie.

Metalowe - niekoniecznie....
Ale na drukowane w 3D złożone harmonie czy prądnicę to pewnie ktoś by się znalazł. Musiałyby być dopasowane wielkościa i wpustami do montażu w MTB.
Co do kalek - sporo zależy od tego, czy te ziemniakiem malowane napisy schodzą z modelu bez jego uszkodzenia.

[wlodar]

Z kolei kalki dla wersji 102A Ostbahn ma w swojej ofercie. https://ostbahn-mk.pl/produkt/kalkomania-ryflak-102a-2/
Myślę też, że nie będzie mi się chciało gotowy wagon kalkomaniować na nowo. Ponarzekam na początku na oznaczenia i tyle, potem się przyzwyczaję.

[Ranger]

Po prostu całe MTB. Tylko ręce łamać....

Zrobić kalki naprawcze na to?

Zamiast kalek naprawczych zasugerowałbym np. bardziej filigranowe detale przy harmoniach oraz harmonię złożoną (jak u Tilliga) dla wagonu który ma być ostatni w składzie (lub pierwszy, zaraz za lokomotywą).

Mam te wszystkie detale do H0 właśnie do Ryflaka Robo.
Czy tutaj miało by to zbyt? Chyba raczej niekoniecznie.

[piotrmichal62]

Z tymi harmoniami na końcach to tak zrobię, bo mnie denerwują takie odstajace bez sensu. Muszę je tylko z czegoś wyciąć... Dzięki za sugestię.

[wlodar]

Po prostu całe MTB. Tylko ręce łamać....

Zrobić kalki naprawcze na to?

Zamiast kalek naprawczych zasugerowałbym np. bardziej filigranowe detale przy harmoniach oraz harmonię złożoną (jak u Tilliga) dla wagonu który ma być ostatni w składzie (lub pierwszy, zaraz za lokomotywą).
