Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: jarkott »

Tak, dokładnie.
Awatar użytkownika
ArturSchŁ
Administrator
Posty: 10835
Rejestracja: 09 kwie 2006, 07:22
Lokalizacja: Rumia
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: ArturSchŁ »

O to chodzi ?
Awatar użytkownika
jarkott
Posty: 624
Rejestracja: 09 kwie 2006, 09:17
Lokalizacja: Sopot
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: jarkott »

Problem rozwiązany dzięki instrukcji zamieszczonej na stronie PIKO (u dołu):
https://www.piko-shop.de/en/fragen-zu-tt.html
Musiałem przelutować 2 białe przewody. A więc jeśli ktoś ma podobny problem, posiada prawdopodobnie starą płytkę, to należy przelutować kabelki.
Teraz pod przyciskiem F1 i F2 mam niezależnie włączane/wyłączane światła czerwone.
Awatar użytkownika
jarkott
Posty: 624
Rejestracja: 09 kwie 2006, 09:17
Lokalizacja: Sopot
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: jarkott »

Dziękuję za odpowiedzi, ale u mnie wyłączenie SUSI nie pomogło (CV124=128). Chyba, że użyłem złej wartości, to proszę o podpowiedź.
Jaką macie płytkę z elektroniką w lokomotywie BR118 (wersja). Jaki numer seryjny loki? Prawdopodobnie mam starą płytkę.
Awatar użytkownika
Adamczewski
Posty: 568
Rejestracja: 23 lip 2007, 16:44
Lokalizacja: Pomorskie/UK
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: Adamczewski »

jarkott pisze: 31 mar 2025, 10:14Czy po zamontowaniu dekodera jazdy jest możliwość wyłączenia/włączenia świateł tylnych poprzez jakąś funkcję.
U mnie po zamontowaniu dekodera ZIMO (16-pin) nie mam możliwości wyłączenia świateł tylnych.
Ja miałem podobny problem z Vectronem, pomogło wyłączenie SUSI w dekoderze.
cichonęk
Posty: 505
Rejestracja: 18 gru 2006, 08:22
Lokalizacja: Łódź
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: cichonęk »

Witam, w mojej BR118, takiej o jaką pytasz światła można włączać i wyłączać niezależnie. Dekoder to Zimo ale nie pamiętam czy MX630 czy MX600 - niczego nie zmieniałem na płytce - po włożeniu dekodera wszystko działało od razu - pozdrawiam
Awatar użytkownika
jarkott
Posty: 624
Rejestracja: 09 kwie 2006, 09:17
Lokalizacja: Sopot
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: jarkott »

Witam,
Mam pytanie do posiadaczy modelu 47290, numer boczny 118 400-1 (lokomotywa 6-siowa).
Czy po zamontowaniu dekodera jazdy jest możliwość wyłączenia/włączenia świateł tylnych poprzez jakąś funkcję.
U mnie po zamontowaniu dekodera ZIMO (16-pin) nie mam możliwości wyłączenia świateł tylnych.
Czy u Was jest podobnie? Czy płytka w lokomotywie nie pozwala na uzyskanie tej funkcji ?
Czy jest jakieś rozwiązanie problemu?
A może po zamontowaniu dekodera z dźwiękiem mamy dopiero dostęp do funkcji wyłączenia świateł (np. moduł PIKO 56197 lub jego następca Piko 46552:
https://www.piko-shop.de/en/artikel/ger ... 38447.html

w którym producent chwali się, że są te funkcje osiągalne za pomocą klawiszy funkcyjnych F8/F9.
Dajcie znać jaki posiadacie model, jaki macie numer seryjny, być może producent coś zmienił w elektronice płytki w lokomotywie.
marcin r
Posty: 220
Rejestracja: 05 mar 2011, 16:42
Lokalizacja: Rumia
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: marcin r »

Pomysł nieglupi. Można 118ki z różnymi numerami zastosować w ciężkim składzie miejskiego ekspresa w NRD które weszły do ruchu od 1976r. Na początku praktycznie 100 procent obsługi tych składów to trakcja spalinowa.
Awatar użytkownika
ArturSchŁ
Administrator
Posty: 10835
Rejestracja: 09 kwie 2006, 07:22
Lokalizacja: Rumia
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: ArturSchŁ »

PIKO stosuje politykę jednego numeru artykułu z wieloma numerami bocznymi modelu.

Naliczyłem już 4 numery boczne wersji 4-ro osiowej 47280:
:arrow: 118 522-2, 118 525-5 (2020), 118 536-2, 118 544-6 (47280-2),

dwie wersji 6-cio osiowej 47290:
:arrow: 118 400-1, 118 377-1,

i trzy 6-cio osiowej 47291:
:arrow: V180 214, V180 235, V180 295.

Zapewne moja wiedza nie jest kompletna lub już niedługo pojawią się nowe numery, jeśli ktoś ma szerszą wiedzę na ten temat, to proszę Kolegów o uzupełnienia.
Awatar użytkownika
kaine
Posty: 447
Rejestracja: 02 lut 2008, 22:54
Lokalizacja: Szczecin
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: kaine »

Mam pytanie do właścicieli BR118, 4 oraz 6 osiowej
W BR118 4 osiowej może ktoś mi z wymiarować wózek oraz jakiej jest wielkości koło tak jak jest na zdjęciu
Obrazek

W BR118 6 osiowej może ktoś mi z wymiarować wózek oraz jakiej jest wielkości koło tak jak jest na zdjęciu i czy wszystkie osie na wózku są napędzane jeżeli nie to która jest toczna
Obrazek
Awatar użytkownika
bsystem77
Posty: 15
Rejestracja: 20 lut 2012, 20:35
Lokalizacja: Świebodzin
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: bsystem77 »

... zapomniałem o realnym składzie tej lokomotywy. Więcej o BR 118 w Polsce tutaj:

http://forum.modelarstwo.info/threads/b ... ery.23885/
Załączniki
Awatar użytkownika
bsystem77
Posty: 15
Rejestracja: 20 lut 2012, 20:35
Lokalizacja: Świebodzin
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: bsystem77 »

Witam ponownie,
Zgodnie z obietnicą ... ;)
Załączniki
Ostatnio zmieniony 18 lut 2015, 21:53 przez bsystem77, łącznie zmieniany 3 razy.
Awatar użytkownika
bsystem77
Posty: 15
Rejestracja: 20 lut 2012, 20:35
Lokalizacja: Świebodzin
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: bsystem77 »

Witam ponownie,
Wracając do informacji na temat dekodera dźwiękowego Zimo - podkreślam, iż może być tylko i wyłącznie (jeżeli chodzi o dźwięk dla BR 118 - Henning) dekoder MX645 - mimo, iż gabarytowo mieści się on na styk pod obudową.
Próbowałem kiedyś użyć dekodera mniejszego MX648 (w lokomotywie Tillig-a w modelu 501004), ale musiałem go wymienić na większy, ponieważ dźwięk z niego był niewyraźny. Przyczyna tkwiła w pamięci dekodera - to mała rada dla tych, którzy planują zaopatrzeć się w ten dźwięk :mrgreen:

P.S. Niebawem wrzucę parę fotek mojego modelu - razem ze realnym składem :D
Awatar użytkownika
bsystem77
Posty: 15
Rejestracja: 20 lut 2012, 20:35
Lokalizacja: Świebodzin
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: bsystem77 »

Witam ponownie wszystkich,
Informacyjnie chciałbym dodać, iż lepiej - w miejscu przewidzianym na głośnik (o którym pisze Artur) - zamontować głośnik ZIMO LS10X15 (po małych jego modernizacjach - w celu umieszczenia go w tym miejscu). Dźwięk z "kostki cukru" jest o wiele bardzie wyraźny, niż z modułu PIKO 56197 (głośnik Uhlenbrock 31180 - 13,5 X 19,5 X 4 mm 1W - bez pudła rezonansowego). Po zeszlifowaniu pudła rezonansowego na grubość 1,5 mm i zeszlifowaniu delikatnie rogów głośnika przy pomocy papieru ściernego, dźwięk jest nadal imponujący, a głośnik schował się swobodnie w miejscu przewidzianym dla niego.
Jeżeli chodzi o sam efekt dźwięku najbardziej zbliżonego do oryginału - proponuję dekoder ZIMO MX645 z dźwiękiem Pana Henning-a. Słyszymy tutaj piękny efekt załączania świstrzącej turbiny :lol: , której niestety brakuje w module PIKO 56197 :oops:

https://www.youtube.com/watch?v=twyxbkG_5Sw

Pozdrawiam ;)
Awatar użytkownika
ArturSchŁ
Administrator
Posty: 10835
Rejestracja: 09 kwie 2006, 07:22
Lokalizacja: Rumia
Kontakt:

Re: V180 / BR 118 [4 i 6 osi], PIKO

Post autor: ArturSchŁ »

Po odkręceniu dwóch śrubek, pięknie schodzi buda lokomotywy i odsłania nam płytkę z elektroniką:
Obrazek

Obrazek Obrazek Obrazek
Odnajdujemy zaślepkę analogową w gnieździe PluX16 oraz miejsce na zainstalowanie modułu dźwiękowego SUSI.

Obrazek
By się dostać do miejsca na głośniczek trzeba odkręcić 3 śrubki, poluzować przewody i odsunąć płytkę na bok.

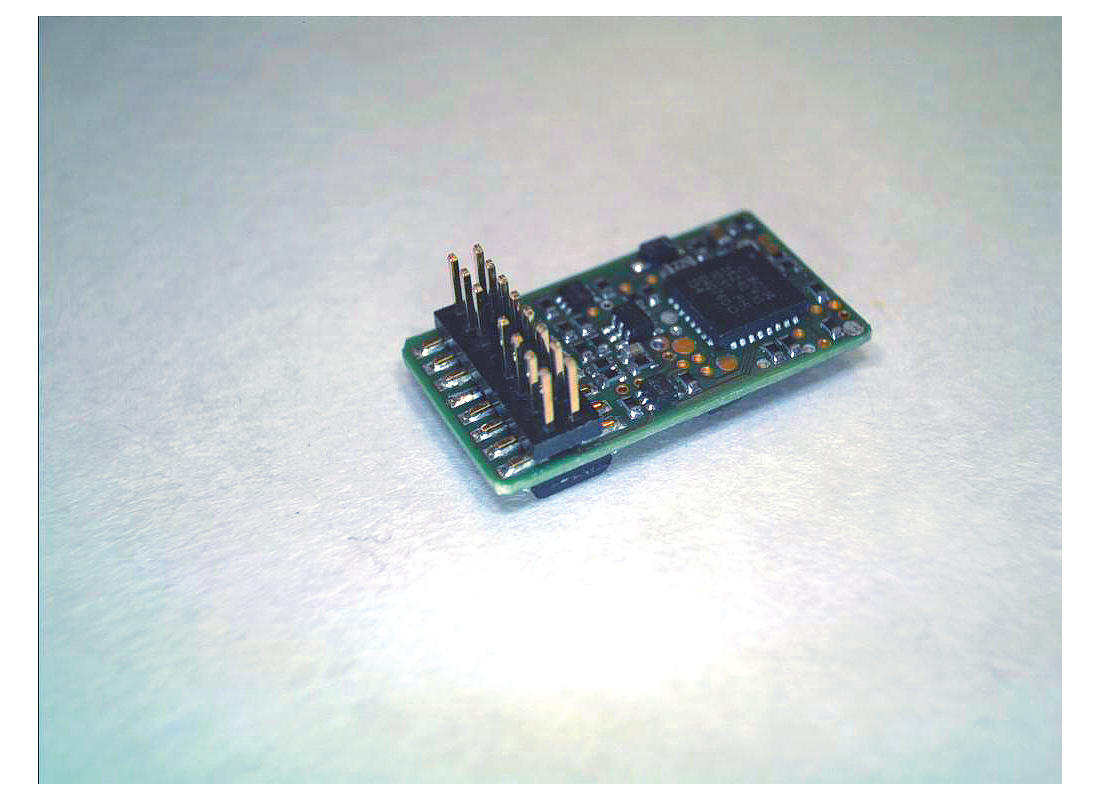

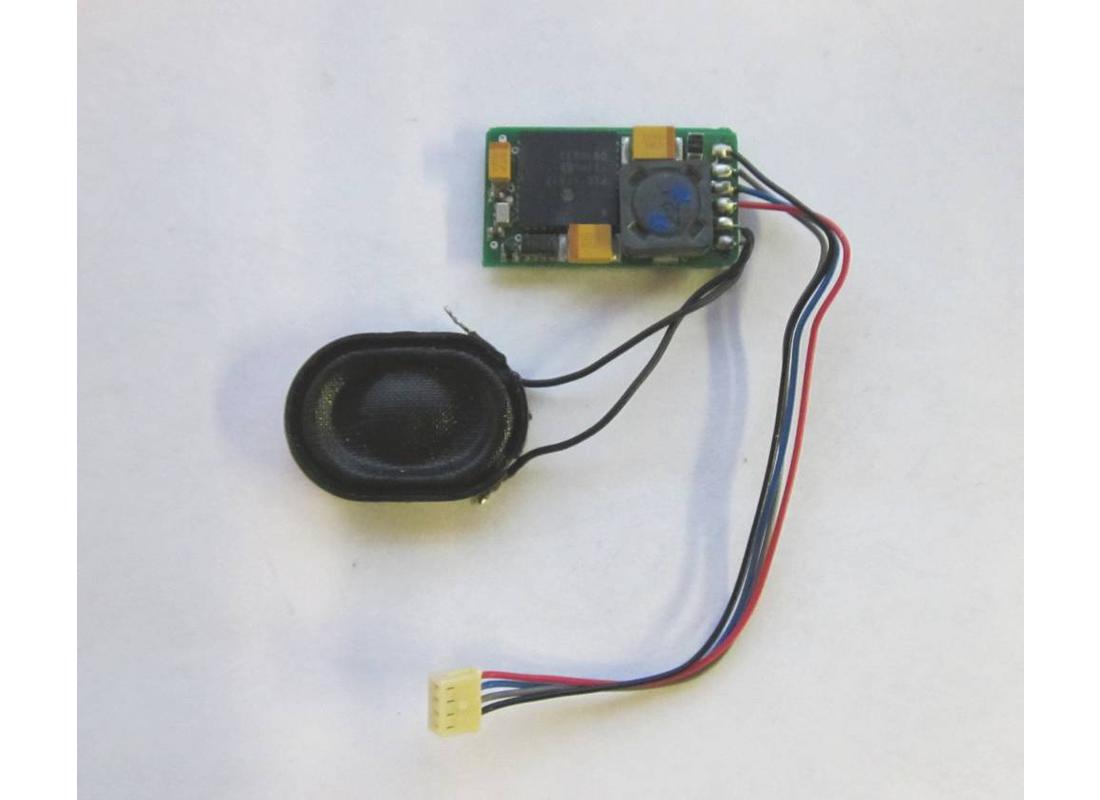

Producent oferuje dekoder jazdy 46121 i moduł dźwiękowy 56197 przeznaczony dla BR 118/BR 119 (#47280 / #47290). Przykładowy dźwięk: [MP3].
Więcej na karcie z katalogu:
Obrazek
Ostatnio zmieniony 02 sty 2015, 09:27 przez ArturSchŁ, łącznie zmieniany 2 razy.
