Makieta otwierana 180x120

[womo]

Nie wiem po co się ograniczasz. Zrób na przeciwległej ścianie drugą otwieraną makietę i będziesz je łączył I będzie miejsce na podjazdy

[ArturSchŁ]

Pomyśl tak:
- mam mieć prześwit (na przykład) 7 cm, więc
- jeden tor podnoszę o 3,5 cm
- a drugi opuszczam o 3,5 cm.

[wicy]

Zakreskowane pole to jest to co musi być na jednym poziomie bo to leżące koło siebie rozjazdy.
Reszta może opadać łagodniej niż to wynika wprost z obrazka.
Tak mniej wiecej wysokość pośrednia wypadnie (myślę) w połowie prześwitu mostu, który i tak obniżę najbardziej jak się da poza normę skrajni (trakcji nie przewiduję )

[T_Domagalski]

Jeśli podniosę lewą część makiety o 2 cm stromość podjazdów zmniejszy się o 1/3 a długość podjazdu wydłuży...

Dobrze kombinujesz. Ale w takim wypadku ta zakreskowana część powinna leżeć mniej więcej na połowie wysokości, na jakiej znajdują się mosty. Podjazdy powinny zajmować całą długość wolnego toru (np. tego czerwonego), a nie tylko jego ostatnie 20-30cm.

[wicy]

Dzięki za wszelkie uwagi i sugestie.

Być może uda mi się podnieść nieco część torów by zniwelować wysokość faktycznego podjazdu.


Jeśli podniosę lewą część makiety o 2 cm stromość podjazdów zmniejszy się o 1/3 a długość podjazdu wydłuży.
Uparłem się żeby zagęścić torami miejsce maksymalnie na ile się da

[T_Domagalski]

Z własnej praktyki (jeszcze z czasów zabaw "na dywanie" ) mogę napisać, że optymalne nachylenie podjazdu to 4-5%. Powyżej tej wartości składy średniej długości (ok. 8 wagonów 2-osiowych BTTB) miały już wyraźne problemy, a lokomotywy bez gumek ślizgały się.
Lepiej przeplanować układ makiety niż mieć potem zepsutą zabawę...

Inna sprawa, to właściwe wyprofilowanie przejścia z poziomu w nachylenie i odwrotnie, o czym wspomniał wcześniej womo. Można wyprofilować łuk w płaszczyźnie pionowej, albo można zrobić odcinek przejściowy (np. 0% - 2,5% - 5%). W każdym jednak przypadku trzeba doliczyć ok. 20cm do teoretycznej długości podjazdu. Inaczej długie wagony będą się na bank rozczepiać.

[ArturSchŁ]

Profil.
Można i bardziej stromo, tylko, że nie wszystko ma prawo podjechać.

[Wąski]

Ja u siebie mam podjazdy na 7 cm ale ok 180/200 cm, jeden jest ok140 cm i już nie każda loka daje radę.

[womo]

Podstawa to łagodny wjazd i zjazd z górki, aby nie rozpinało wagonów a jak już skład wjedzie i się nie rozepnie to ile da radę to tyle uciągnie.
To musisz sprawdzić

[wicy]

W projekcie wypadają mi 2 mosty z dość krótkimi podjazdami. Teoretycznie na 50 i 60 cm powinienem zmieścić podjazd na most. Nie wiem, czy to nie za stromo.

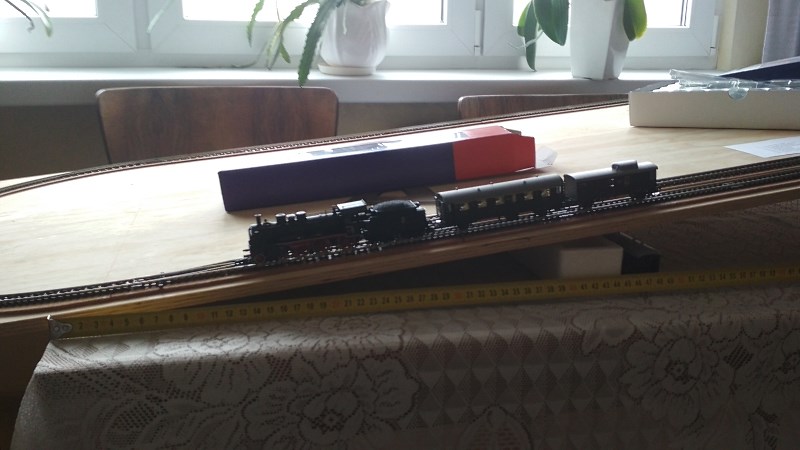

Przeprowadziłem co prawda testy stromości (ok. 6cm na 50 cm długości), ale mam obawy, że nie wszystko podjedzie. Na filmie jest pewien zapas wysokości, więc stromizna powinna być mniejsza.
Jakie stromości macie na swoich tortach?

[Borczy]

Pokaz, pokaż! Taki coś prawie nie zajmuje miejsca A jak się znudzi TT, spokojnie może robic za półkę na kryształy

Cytuje koleżankę małżonkę : ..fajne, zrób sobie taką w garażu ...tyle w temacie co by nie zaśmiecać

[wicy]

Pokaz, pokaż! Taki coś prawie nie zajmuje miejsca A jak się znudzi TT, spokojnie może robic za półkę na kryształy

[Borczy]

Idę pokazać żonie czy nie reflektowała by na taki mebel

[wicy]

O koszcie ciężko mi coś powiedzieć, gdyż zrobiono to w ramach - nazwijmy to - długu wdzięczności. Największy koszt to płyta meblowa, chyba ca. 300-400 (?).
Zgrubne wymiary to 120 cm szer. x 180 długość x 20 głębokość. Kanapka płyta-szpara-osb ma ca. 5cm, więc zostaje 15 cm na zabudowę. Pod spodem dziura techniczna ma 4cm wysokości - spokojnie zmieści serwa i elektronikę.
Całość powieszona na dwóch mocnych hakach (120kg udźwigu każdy) i dodatkowo na 4 śrubach w ścianę na wysokości zawiasu.
Nie jest to produkcja seryjna, więc można sobie wymiary dobrać na zamówienie.

[aviaTTor]

super napisz jaki koszt,jaka szerokość tej niby szafki chodzi mi czy semafory i budynki się zmieszczą,sam bym był chętny na takie rozwiązanie;)
