Re: Moja TT-AK

Post autor: T_Domagalski »

AK pisze: 11 gru 2025, 18:24Dla zainteresowanych ciąg dalszy i inne projekty tutaj:
https://www.flickr.com/photos/202132283 ... 0330864558
Chyba coś nie zagrało, bo flickr pokazuje tylko 1 zdjęcie w albumie.
A poprzednie zdjęcia z wątku stały się niedostępne (po kliknięciu otwiera się tylko strona główna serwisu)...
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Dla zainteresowanych ciąg dalszy i inne projekty tutaj:
https://www.flickr.com/photos/202132283 ... 0330864558
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Dzięki za radę ale jestem tego świadom.
Problem w tym, że przy takim zagęszczeniu i tak będzie je ciężko upchać i nie ma za dużej opcji wyboru.
Awatar użytkownika
ArturSchŁ
Administrator
Posty: 11047
Rejestracja: 09 kwie 2006, 07:22
Lokalizacja: Rumia
Kontakt:

Re: Moja TT-AK

Post autor: ArturSchŁ »

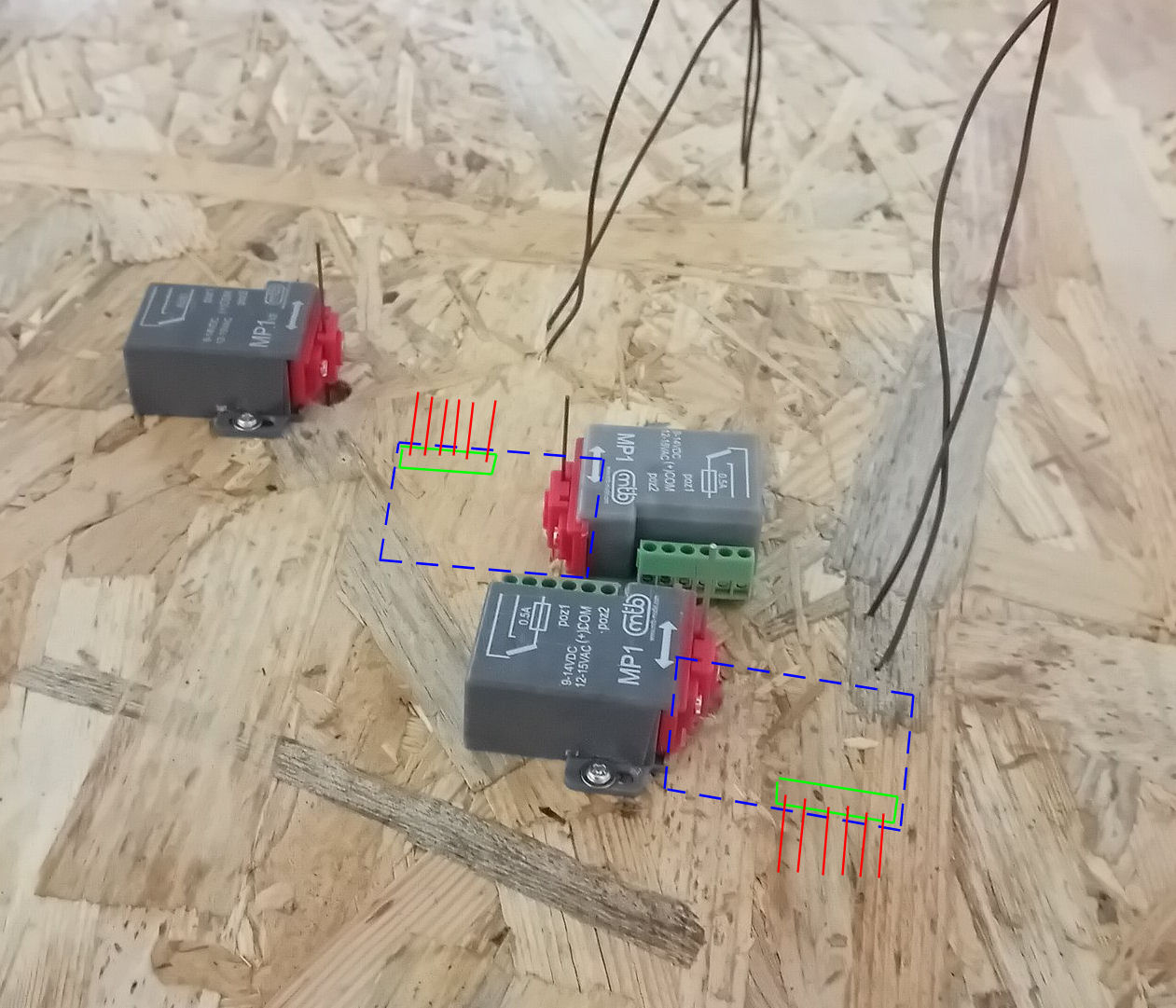

Drobna sugestia,
Na Twoim zdjęciu wydaje się, ze napędy 'włażą' na siebie, blokując dostęp przewodom.

Warto napędy lokalizować tak by był łatwiejszy dostęp przewodów do gniazd.
Oczywiście priorytetem jest dostęp śrubokrętem do precyzyjnego ustawienia drutu.
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Pod spodem wygląda to bardzo klasycznie
Obrazek
A tu końcówki (górna do rozjazdu krzyżowego)
Obrazek
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Jeszcze rozwierca się otwór od spodu do fi10 na głębokość ok 5 mm po wklejeniu maskownicy i przed zamocowaniem napędu.
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Tajnego tu nic nie ma
Dwa elementy po prawej to wzorniki do pozycjonowana otworu pionowo przez płytę - osobny dla rozjazdów zwykłych i krzyżowych (wydruk 3D)
Wałki z drutem to pozycjonery napędu - osobno jw (druk 3D plus drut)
Drut z pozioma końcówką to przeniesienie napędu - osobno jw (druk 3 D plus drut)
Rury z kołnierzami to maskownice otworów bo prostokątnych wierteł Chińczycy jeszcze nie produkują wersja dla płyty 11 mm z korkiem i bez oraz w nasyp na 65 mm (druk 3D)
Technologicznie robi się tak:
- przycięty drut skleja się z końcówką klejem CA
- pozycjonuje otwór szablonem na fi 2 i wierci otwór
- rozwierca się otwór do fi 5
- ustawia się minimalny przesuw na napędzie (MTB-1) i ustawia go na środku drogi przesuwu
- wkręca się w napęd wałek z drutem i wtyka w otwór co by wypozycjonować otwory do mocowania napędu
- mocuje się napęd
- wyjmuje się drut (napęd mocuje się ponownie)
- wtyka się maskownicę otworu
- wstawia się drut z końcówką w zamocowany napęd i dokładnie pozycjonuje do napędu zwrotnicy i maskownice
- zakleja się maskownicę ewentualnie szpachluje
- skleja się końcówkę z napędem zwrotnicy klejem CA
po 24h utwardzania jest gotowy, jak przejdzie testy to zrobione.
Co do drutów
- do rozjazdów jest oryginalny MTB
- do rozjazdów krzyżowych stalowy fi 1 bo one mają mniejszy przesuw (jak pamiętam ok 1,5 mm przy zwykłym ok. 2,5 a napęd ma coś 3 mm więc coś musi skompensować różnice)

-
Awatar użytkownika
michuchu
Posty: 324
Rejestracja: 10 kwie 2006, 08:08
Lokalizacja: Bydgoszcz
Kontakt:

Re: Moja TT-AK

Post autor: michuchu »

AK pisze: 16 lis 2025, 18:11Z zastosowaniem odpowiednich drukowanych 3D elementów i szablonów
Do czego użyłeś poszczególnych elementów druku 3D?
Wygląda na ciekawe rozwiązanie, jeśli to nie tajemnica, to napisz coś więcej o tej koncepcji i daj więcej fotek. Czy mógłbyś pokazać jak to wygląda od spodu makiety?
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Czas na testy napędów zwrotnicowych.
Z zastosowaniem odpowiednich drukowanych 3D elementów i szablonów
Obrazek
uzyskuje się takie efekty
Obrazek
Obrazek
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

I mamy marsa :lol:
Obrazek
Obrazek
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Ostatni rzut oka na torowisko tunelu
Obrazek
Bezpieczeństwo ruchu kolejowego zachowane :mrgreen:
Obrazek
i zamykamy
Obrazek

Teraz czas na teren. Próba z THERMOLITem wypadła pomyślnie
Obrazek
więc od następnego razu budujemy marsa :lol:
Awatar użytkownika
piottrw
Posty: 843
Rejestracja: 10 kwie 2006, 07:54
Lokalizacja: Kraków
Kontakt:

Re: Moja TT-AK

Post autor: piottrw »

Upss...
Awatar użytkownika
ArturSchŁ
Administrator
Posty: 11047
Rejestracja: 09 kwie 2006, 07:22
Lokalizacja: Rumia
Kontakt:

Re: Moja TT-AK

Post autor: ArturSchŁ »

Zwłaszcza ostatnie zdjęcie jest fajne.
👍
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Po pracowitym wekendzie mamy:
Duży ostatecznie dopasowany
Obrazek
mały też
Obrazek
i następny obiekt zakończony
Obrazek
Przy okazji
torowisko po utwardzeniu i malowaniu
Obrazek
i specjalnie dla kolegi bieżnik
Obrazek
AK
Posty: 380
Rejestracja: 13 cze 2008, 18:47
Lokalizacja: Poznań
Kontakt:

Re: Moja TT-AK

Post autor: AK »

Nie ma dalszej odległości.
Przy sprayowym aerografie to musiałoby być poniżej 15 cm a ja maluję z 20.
Tak jak pisałem poniżej, nasiąka na kilka mm i tworzy się skorupa o wytrzymałości porównywalnej lub większej od klasyka "na wikol".
Wykolejony tabor na pewno tego nie uszkodzi.
Do końca nie nasiąknie i jest przymocowany do podłoża.
