Nie wiem co z tym zrobić, czy druk 3d wytrzymałby ciepło diody?

Druk 3D nie nadaje sie jako material na reflektory wg mnie.

Możecie rozwinąć nieco temat?
Dioda przy spadku niapięcia 3,2V i prądzie ~10mA wydziela ok. 0,03W mocy, czyli prawie nic. Z czego tylko część (zależnie od sprawności) w postaci ciepła. Nawet, jesli samo złącze p-n rozgrzewa się do wyższej temperatury, to płytka pcb i obudowa samej diody powinny rozpraszać tą moc bez większego problemu.

Cieplo to jedno ale co z delikatnymi cienkimi ściankami. Do tego zamalowywanie aby nie przyświecało.
Lekie uderzanie z taką cienka ściankę i reflektor w kawalkach.
Dlatego wole metalowe.

Co do samego ciepla to nawet najmniejsze może wg. mnie wyzwolić procesy deformujace reflektor z cienkimi ściankami.

Wkladanie szybki na wcisk i może pęknąć jak to bylo czasem z żywicznymi.

[T_Domagalski]

Nie wiem co z tym zrobić, czy druk 3d wytrzymałby ciepło diody?

Druk 3D nie nadaje sie jako material na reflektory wg mnie.

Możecie rozwinąć nieco temat?
Dioda przy spadku niapięcia 3,2V i prądzie ~10mA wydziela ok. 0,03W mocy, czyli prawie nic. Z czego tylko część (zależnie od sprawności) w postaci ciepła. Nawet, jesli samo złącze p-n rozgrzewa się do wyższej temperatury, to płytka pcb i obudowa samej diody powinny rozpraszać tą moc bez większego problemu.

[Ranger]

Powoli koczę przedział. Jeszcze tylko masa detali.

[Ranger]

Po weekendzie może być dużo więcej tej SP42.

[Ranger]

W sumie fajnie, natomiast z metalowymi obudowami reflektorów jest taki problem, że trzeba je mocno rozwiercić, przez co łatwo je odkształcić Nie wiem co z tym zrobić, czy druk 3d wytrzymałby ciepło diody? Ile więcej musielibyśmy płacić za te odbłyśniki?

Ja tez te obudowy rozwiercam ostrożnie wiertłem 3mm.
Robię to bo ciezko odlac ściankę 0,15mm wiec lepiej rozwiercić.
4 reflektory z wersji do samodzielnego montazu powinny zamknac sie w 120zl.

Źle mnie zrozumiałeś, wszystko bedzie metalowe jak dotychczas. Druk 3D nie nadaje sie jako material na reflektory wg mnie.

[mae]

W sumie fajnie, natomiast z metalowymi obudowami reflektorów jest taki problem, że trzeba je mocno rozwiercić, przez co łatwo je odkształcić Nie wiem co z tym zrobić, czy druk 3d wytrzymałby ciepło diody? Ile więcej musielibyśmy płacić za te odbłyśniki?

[Ciora]

Prawie nanotechnologia

[Ranger]

Była by możliwość kupienia gotowych reflektorów z przewodami do podłączenia do płytki?

Raczej nie widzę tego jakoś. 4 gotowce w H0 kosztują u konkurencji 500zl. W TT jest trudniej.

Trochę fotek moich lamp od wiekszych braci.

[manfred]

Była by możliwość kupienia gotowych reflektorów z przewodami do podłączenia do płytki?

[Ranger]

Właśnie w tym temacie chciałbym was zapytać czy byli by chętni aby wprowadzić do TT system, który ostatnio wprowadziłem do H0.
Powyższe zdjęcia SP42 z nowymi lampami to prototyp, który może ewoluować w coś takiego jak poniżej.
Mam tu na myśli odbłyśniki TT we wersji lustrzanej.
Komplet na reflektor składał by się z:
- reflektorów
- odbłyśników
- izolatorów
- szybek
- światłowodów
- ramek reflektorów
- opcjonalnie diodek i kabli bo jednak każdy używa innych.

[Ranger]

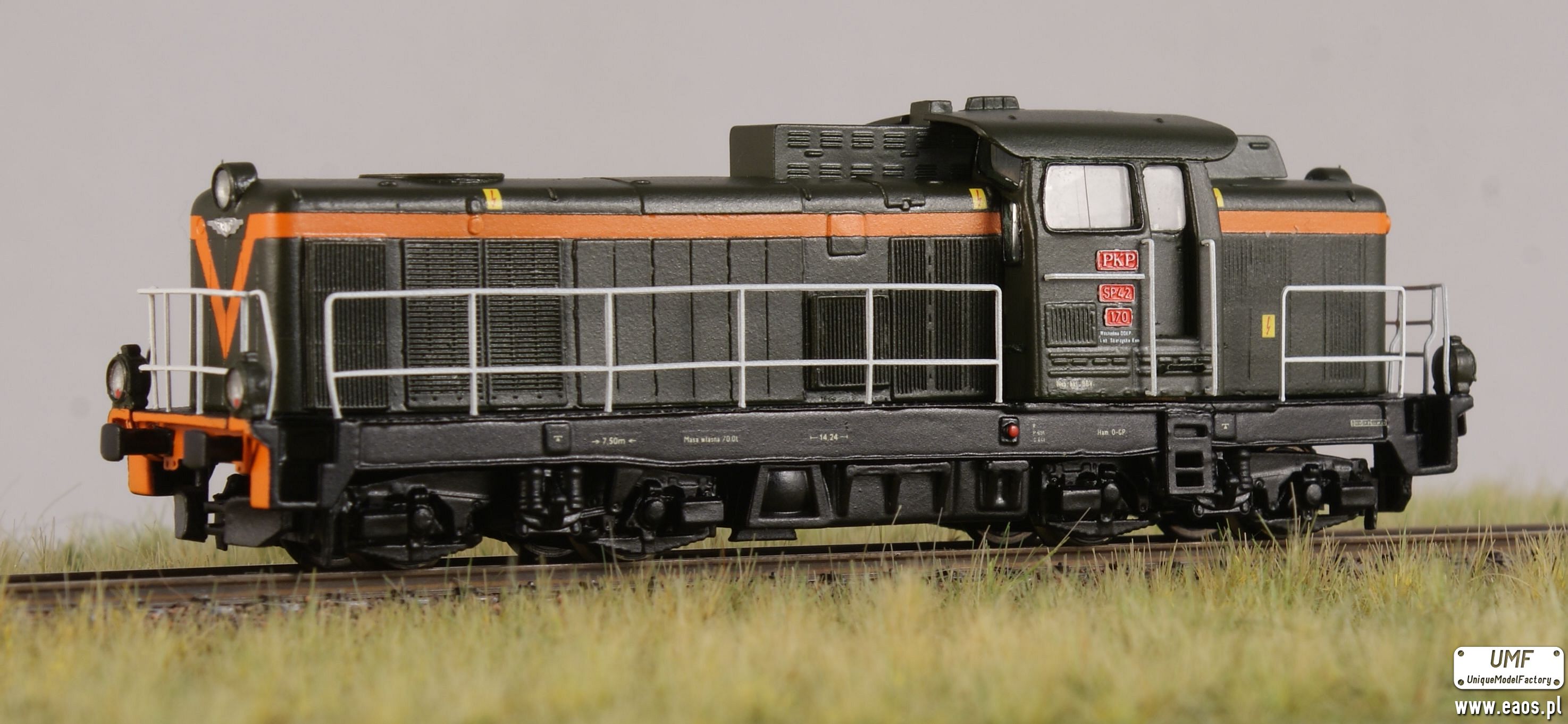

SP42-170 TT Wschodnia DOKP Lok. Skarżysko Kam. to model wykonany z zestawu części żywicznych wzbogacony o elementy mosiężne, fototrawione itd.
Napęd na 4 osie z dwoma gumkami przyczepnościowymi, 5 polowy silnik.
Model posiada odporne na zginanie barierki wykonane ze sprężystego i bardzo twardego metalu.
W środku kryje się również dekoder dźwiękowy plus komplet świateł E1.

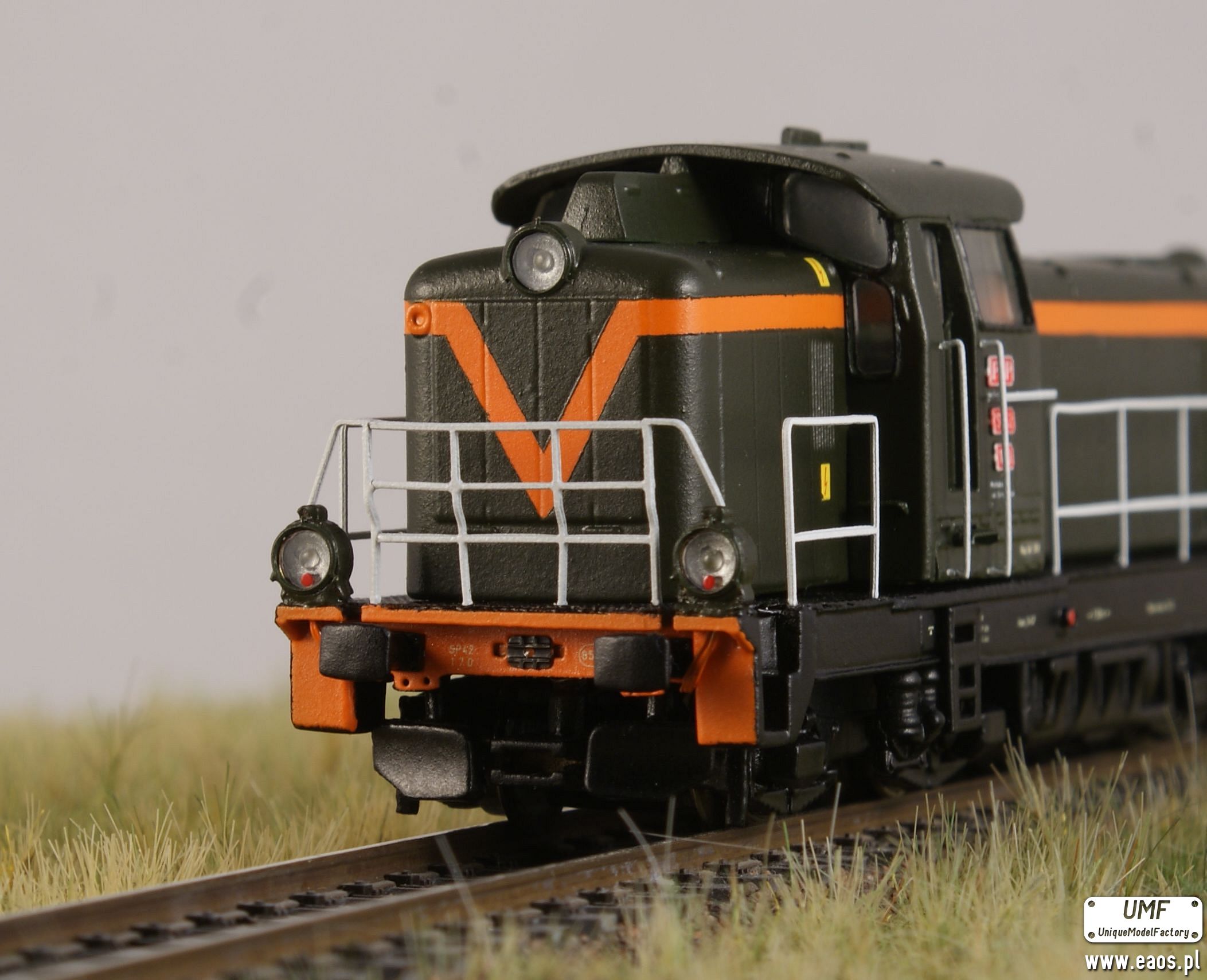

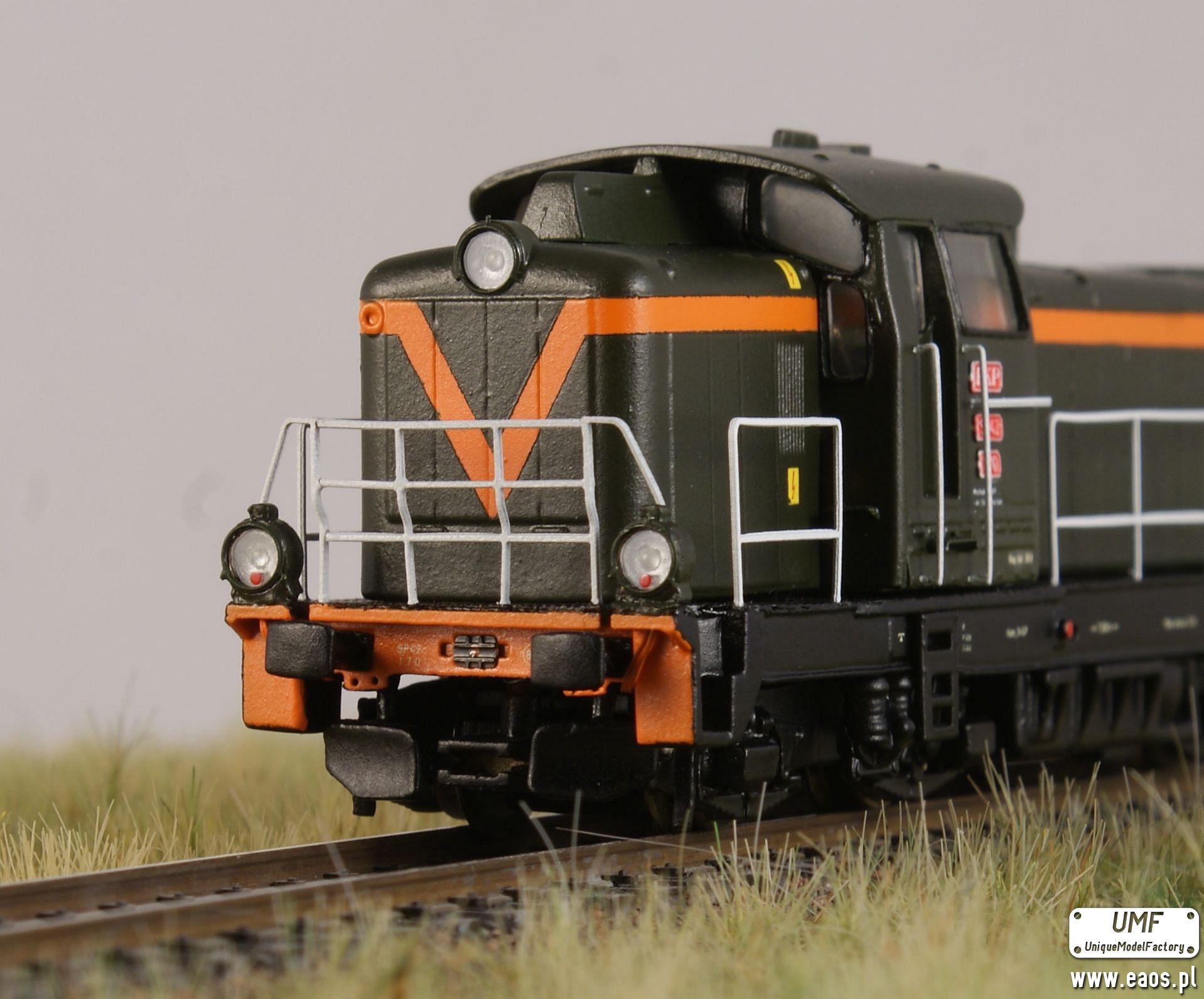

Na zdjęciach mamy również nową wersję reflektorów TT ze zwierciadłami. Reflektor o wewnętrznej średnicy 2,8mm to już spore wyzwanie aby w tej miniaturze upchnąć dwie diody, lustro, dwa światłowody, szkło, izolatory, przewody itd.
Wszystko ustawić tak aby odbłyśnik wszedł do środka zostawiając miejsce na szybkę.

[Ranger]

Haha dopiero teraz to widzę

[krzysztof]

Fotka z internetu.

ciekawy tytuł jpeg`a

[Ranger]

Do oferty wchodzi SM42 w wersji z prosta ramą. Dostępna w formie zestawu do własnoręcznego montażu.
W skład zestawu wchodzą:
- blachy fototrawione,
- mosiężne reflektory( z szybkami),
- mosiężna antena radiotelefonu,
- odlew zbiornika powietrza,
- mosiężny KKS,
- płytka elektroniczna ze światłami E1 (pełne polskie oświetlenie),
- diody SMD etc,
- odlewane szybki kabiny maszynisty,
- mosiężne zderzaki,
- kalkomania.

Cena zestawów to 420zł. (Cena zestawu z podciętą ramą na stronie nie jest aktualna).

Jako lokomotywy startowej należy użyć V100 start Tilliga lub pochodne.

Fotka z internetu.

[Ranger]

Ultra krótka seria SM42 TT w wydaniu specjalnym. Lokomotywy zostały wykonane na seryjnej ramie ale już góra jest lutowana z blaszek. Przedział maszynowy jak i budka maszynisty mają wszystkie najdrobniejsze detale typu uchwyty, haki, siateczki, przestrzenny wentylator, głębokie i przestrzenne żaluzje.
Bardzo ciekawym doświadczeniem było kładzenie kalek PKP Cargo właśnie na tych głębokich żaluzjach a w szczególności na chłodnicy przy prądnicy głównej
Lokomotywy w standardzie z pełnym polskim oświetleniem oraz dźwiękiem
