Płytki PCB w domu

[ArturSchŁ]

2 uwagi:
Ścieżki na miękkim podłożu są awaryjne, Pamiętam jak w ZX Spectrum notorycznie padało połączenie klawiatury z PCB komputerka za sprawą awarii przewodzących ścieżek na folii.
Przy okazji na fimiku widać genialnie jak "lutować" SMD przy pomocy przewodzącego "kleju na gorąco". Ta metoda warta jest polecenia.

[wicy]

Dla potrzeb mini płytek z mini miejscem na ich osadzenie lepszym patentem może się okazać.

Zawsze można to zagiąć, uformować, zalać CA (czy czym tam) i wcisnąć gdzie potrzeba

[ArturSchŁ]

PCB Laminator...

PCB w 30 minut:

Popatrzcie jeszcze, kolejne filmiki ...
Także Solder Mask (z filmu laminatorem albo farba) + utrwalanie UV.

Metoda chemicznego transferu tonera z wydruku na PCB:

[Bobbik]

Do transferu chemicznego drukuję na ulotkach z marketów.

[Wojtek_Kraków]

Nie wkleił sie link
viewtopic.php?f=7&t=12625&start=45

[Wojtek_Kraków]

Jest tez specjalna folia termotransferowa. Ale droga 16 zł za 4 arkusze.
Ja używam folii światłoczułej. Ale trzeba mieć naświetlarkę uv.
A tu wygląd płytki przy drugim podejściu. Jeszcze parę razy i myślę że będzie dobrze.

A jak masz troche samozaparcia i zdolności to z kilku napędow cd romow lub drukarek i arduino pi pisaka możesz zrobić drukarkę obwodów. Jest pare filmów na youtubie

[Domiss]

Robił, robił... Do termotransferu używałem zwykłego papieru kredowego.

Zgadza się. Zwykły papier do ksero nie działa (sprawdziłem) . Proste płytki do oświetlenia wagonów robiłem... nożykiem do tapet, ale procesora tam żadnego nie ma, chodziło tylko o właściwe rozmieszczenie punktów świetlnych i dużych elementów, które miały się schować w WC.

[wicy]

ktoś już w domu tak robił, poproszę o ew. uwagi.

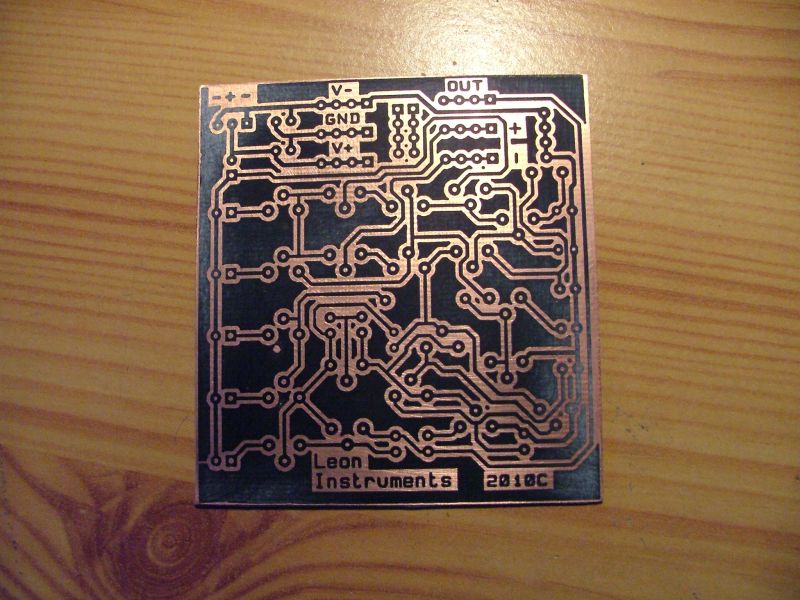

Robił, robił... Do termotransferu używałem zwykłego papieru kredowego.

Załącznik DSC_0022.JPG nie jest już dostępny

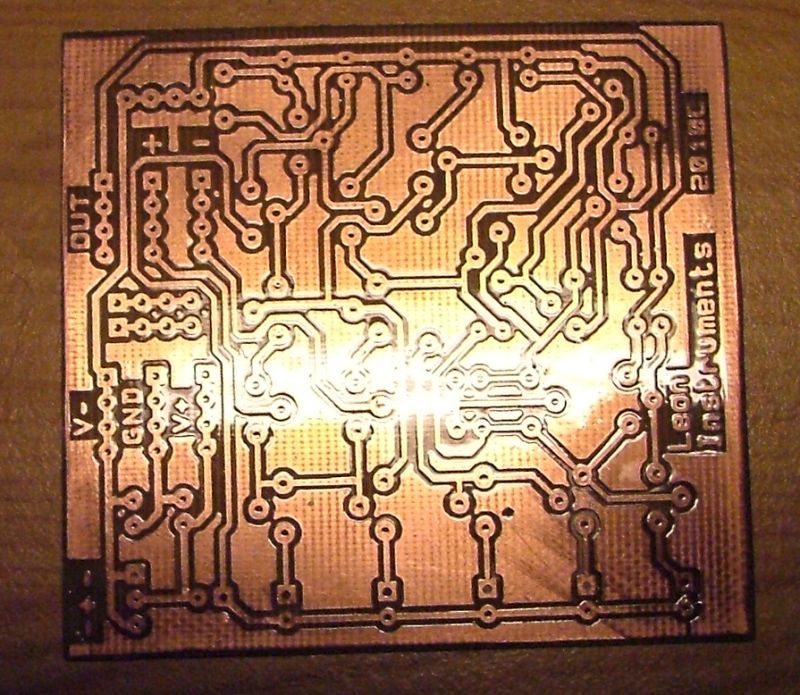

Trochę ciężko go było potem oderwać, ale dobre odmoczenie w wodzie i schodził pod pocieraniem palcem.

Załącznik DSC_0065[1].jpg nie jest już dostępny

Do prostych płytek, zwłaszcza małych nawet tak prosta metoda to wytaczanie działa na komara. Małe płytki punktuję w miejscach otworów, zamalowuję w całości pisakiem i wyskrobuję ścieżki igłą

[Bobbik]

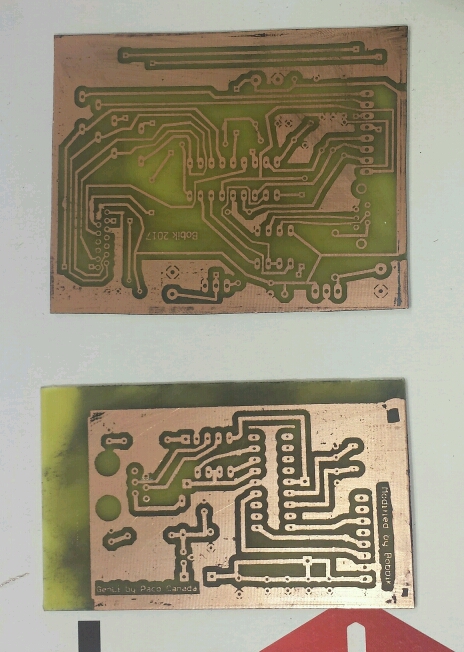

Chciałbym podpowiedzieć jeszcze jedną metodę do zastosowań amatorskich, a mianowicie transfer chemiczny. Zrobiłem tą metodą całe moje DCC (oprócz dekoderów jazdy) i mam wrażenie że już o tym pisałem.
Metoda opisana TUTAJ

[ArturSchŁ]

Metoda termo transferu, tzw. żelazkowa:
Google,
jeden z ciekawszych kursów: Płytki drukowane PCB w domu - eXtronic

Przykładowe etapy procesu.

ktoś już w domu tak robił, poproszę o ew. uwagi.
