Re: makieciarnia daraska

Post autor: daraśekp »

Liczę właśnie na fachowe porady, podpowiedzi ;)
Awatar użytkownika
miano
Posty: 563
Rejestracja: 04 maja 2006, 13:56
Lokalizacja: Poznań
Podziękował;: 1 raz
Otrzymał podziękowań: 4 razy
Kontakt:

Re: makieciarnia daraska

Post autor: miano »

Szopa w lepszym położeniu, ewentualnie można ją lekko obrócić dla lepszej widoczności. Czyli jednak moduł pętli.
Awatar użytkownika
kulaj85
Posty: 143
Rejestracja: 10 lip 2014, 09:26
Lokalizacja: Warszawa/Sopot
Podziękował;: 2 razy
Otrzymał podziękowań: 0
Kontakt:

Re: makieciarnia daraska

Post autor: kulaj85 »

daraśekp pisze:Co jeszcze można Waszym zdaniem poprawić, zmienić aby usprawnić projekt?
Moim skromnym zdaniem jest rewelacja ;) Nic bym nie zmieniał już ;)
Ale tutaj koledzy bardziej znający się na rzeczy coś znajdą ;)
Awatar użytkownika
daraśekp
Posty: 939
Rejestracja: 22 mar 2010, 19:58
Lokalizacja: Poznań
Podziękował;: 26 razy
Otrzymał podziękowań: 9 razy
Kontakt:

Re: makieciarnia daraska

Post autor: daraśekp »

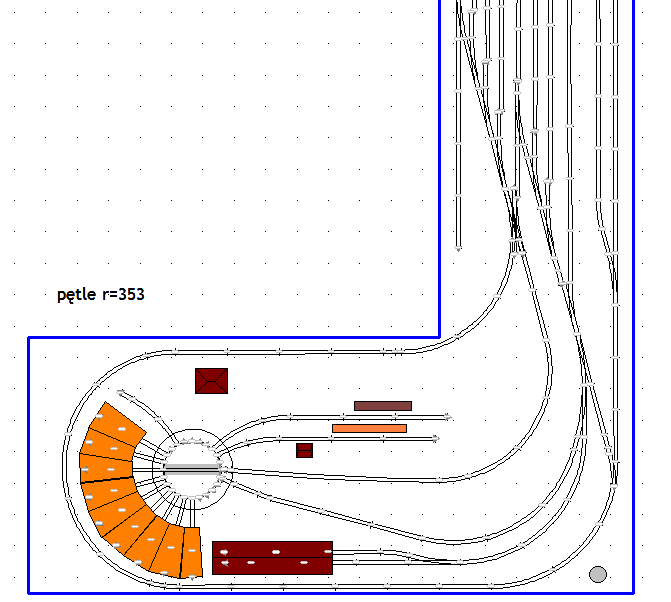

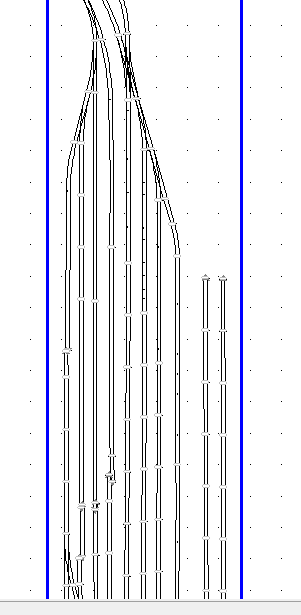

Przysiadłem ponownie do projektu. Zmieniłem układ stacji z szopą. Obecnie wygląda to tak:
stacja zobrotnicą zmiany1.png
Nie ma co prawda trapezu przed stacją, ale powstała możliwość zmiany stron przy wyjeździe ze stacji.

Co jeszcze można Waszym zdaniem poprawić, zmienić aby usprawnić projekt?
Awatar użytkownika
daraśekp
Posty: 939
Rejestracja: 22 mar 2010, 19:58
Lokalizacja: Poznań
Podziękował;: 26 razy
Otrzymał podziękowań: 9 razy
Kontakt:

Re: makieciarnia daraska

Post autor: daraśekp »

Postaram się poszukać. Wstępnie naszkicowałem pomysł. Program nie taki straszny, jednak trzeba się trochę napocić. (brakuje podpowiedzi w programie co jak zrobić)

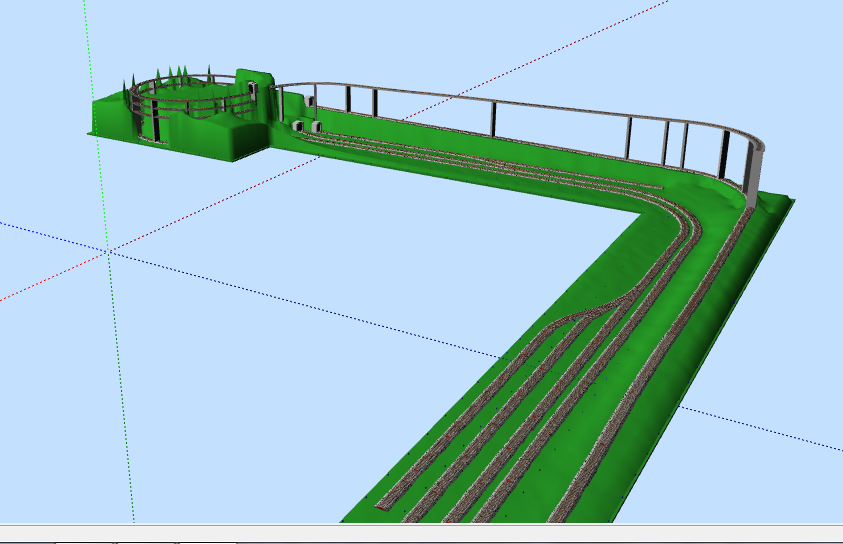

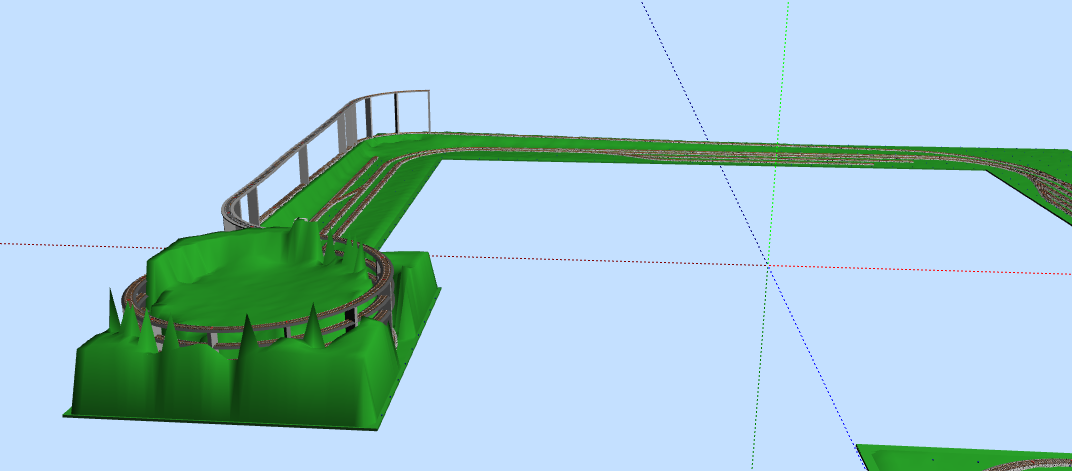

Aby pokazać o co mi chodzi, dla zainteresowanych wypociny 3D Scarma.
Tor podnosiłem o 2%. Nie wiem czy to wystarczy na spirali, najwyżej się podniesie.
Na końcu podjazdu podłączone zostaną skorupki.
Efekt dla mnie zadowalający, czekam na jakieś pomysły racjonalizatorskie ;)
Awatar użytkownika
ArturSchŁ
Administrator
Posty: 9368
Rejestracja: 09 kwie 2006, 07:22
Lokalizacja: Rumia
Podziękował;: 82 razy
Otrzymał podziękowań: 34 razy
Kontakt:

Re: makieciarnia daraska

Post autor: ArturSchŁ »

Gdzieś na FTT umieściłem artykuł o spirali (lub chciałem) z kolorowej gazety, gdzie spirala była wykonana z identycznych modułów (jakieś 15 stopni) co pozwala na seryjną produkcję segmentów spirali i poprzez unifikacje (np wycinanie laserowe) uzyskano idealną geometrię.
Awatar użytkownika
daraśekp
Posty: 939
Rejestracja: 22 mar 2010, 19:58
Lokalizacja: Poznań
Podziękował;: 26 razy
Otrzymał podziękowań: 9 razy
Kontakt:

Re: makieciarnia daraska

Post autor: daraśekp »

womo pisze:Jaki tor ?? Ten który ma się wznosić? Nie rozumiem pytania
Dokładnie tak.

Added in 2 minutes 33 seconds:
Znalazłem opis ;)

Added in 1 minute 27 seconds:
I tuna stronie Artura ;)

Added in 21 minutes 33 seconds:
No i w sumie proste jak barszcz :mrgreen:

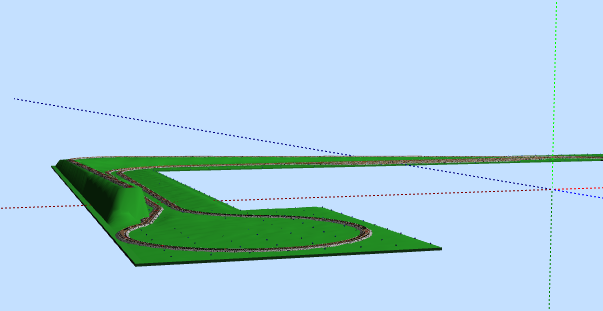

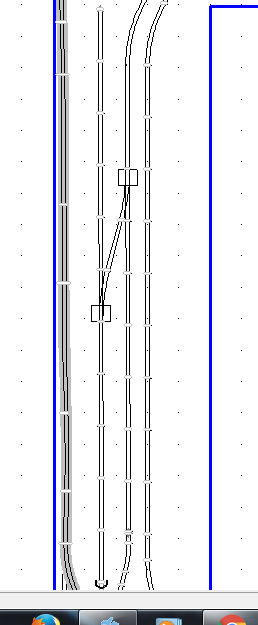

Kilka minut i podjazd do spirali gotowy. Tak to ma mniej więcej wyglądać:
Teraz kombinowanie spirali ;)
Awatar użytkownika
womo
Posty: 1884
Rejestracja: 19 maja 2008, 13:53
Lokalizacja: Wrocław
Podziękował;: 56 razy
Otrzymał podziękowań: 53 razy
Kontakt:

Re: makieciarnia daraska

Post autor: womo »

Jaki tor ?? Ten który ma się wznosić? Nie rozumiem pytania
Awatar użytkownika
daraśekp
Posty: 939
Rejestracja: 22 mar 2010, 19:58
Lokalizacja: Poznań
Podziękował;: 26 razy
Otrzymał podziękowań: 9 razy
Kontakt:

Re: makieciarnia daraska

Post autor: daraśekp »

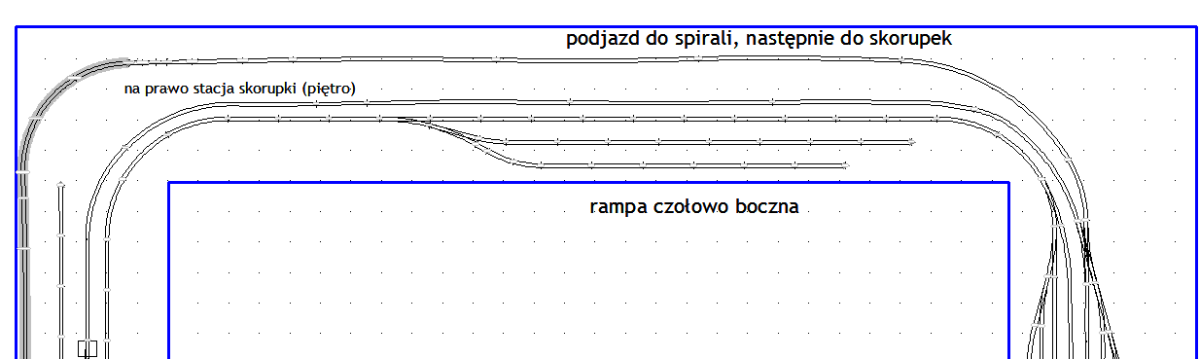

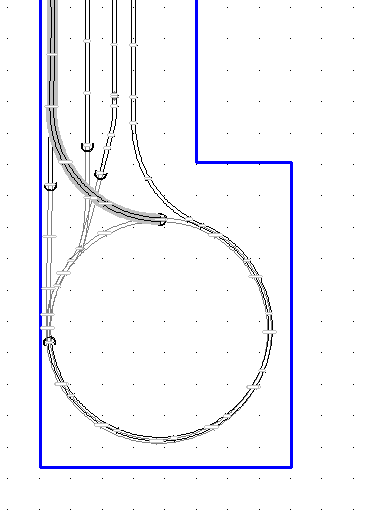

Projekt po zmianach.
Najważniejsze to przeniesienie spirali na drugą pętlę. Do spirali idzie dodatkowy tor, wychodzący za stacją. Za łukiem tor będzie się wznosił równomiernie do lewej pętli. Następnie dwie, trzy rundy na spirali, potem kolejna prosta pod górkę i za łukiem w prawo witamy na skorupkach ;)
stacja z obrotnicą zmiany.png
Jeszcze potrzebuję rady jak podnieść tor... :roll:
Kombinuję jak mogę, ale tu jednak bez fachowca ni huhu...
Awatar użytkownika
daraśekp
Posty: 939
Rejestracja: 22 mar 2010, 19:58
Lokalizacja: Poznań
Podziękował;: 26 razy
Otrzymał podziękowań: 9 razy
Kontakt:

Re: makieciarnia daraska

Post autor: daraśekp »

Fajnie temat spirali się rozwinął. Jeśli ktoś ma inne pomysły, doświadczenia, zapraszam do dyskusji. Na pewno porady przydadzą się innym kolegom ;)
Może zamiast sklejki użyć jakiegoś innego materiału...np. laminatu...?
Tak z ciekawości zapytam, jaki procent miał podjazd na ostatnim Sopocie?
Awatar użytkownika
womo
Posty: 1884
Rejestracja: 19 maja 2008, 13:53
Lokalizacja: Wrocław
Podziękował;: 56 razy
Otrzymał podziękowań: 53 razy
Kontakt:

Re: makieciarnia daraska

Post autor: womo »

Myślę, że pomysł jest ciekawy.
Moja spirala jest i tak sklejona na stałe bo na blaszkach tory pracowały. Dopiero przyklejenie pomogło.
W styczniu mam zamiar zacząć strugać drugą i chyba tak spróbuję...
Na pewno będzie dużo mniej odpadów i będzie sztywniejsza :D
Tylko ciężar mnie martwi bo jednak przy skręcaniu trzeba mieć dostęp z każdej strony i trzeba będzie się nanosić przy próbach. :roll:
Dziękuję za pomysł :D
Awatar użytkownika
wicy
Posty: 1519
Rejestracja: 23 mar 2014, 08:27
Lokalizacja: Łódź
Podziękował;: 45 razy
Otrzymał podziękowań: 36 razy
Kontakt:

Re: makieciarnia daraska

Post autor: wicy »

Nigdy sprali nie robiłem, ani nie widziałem, ale tak się głośno zastanawiam, czy w kontekście zdjęć womo, gdzie moduły łuków łączone są dodatkową sklejką pod spodem, nie lepiej zastosować cieńszą sklejkę, klejoną w 2 warstwy na zakładkę 1:2? Odpada problem połączeń - wada, że spirala zostaje sklejona na stałe.
O mniej więcej takiej zakładce myślałem - http://model-railroad-hobbyist.com/node/4205
Za ten post autor wicy otrzymał podziękowania (total 2):
womo (14 lis 2015, 21:03) • daraśekp (14 lis 2015, 22:04)
Ocena: 50%
Awatar użytkownika
womo
Posty: 1884
Rejestracja: 19 maja 2008, 13:53
Lokalizacja: Wrocław
Podziękował;: 56 razy
Otrzymał podziękowań: 53 razy
Kontakt:

Re: makieciarnia daraska

Post autor: womo »

Pewnie lepiej. Ale taśmę mam pod ręką ... ;)
Awatar użytkownika
ArturSchŁ
Administrator
Posty: 9368
Rejestracja: 09 kwie 2006, 07:22
Lokalizacja: Rumia
Podziękował;: 82 razy
Otrzymał podziękowań: 34 razy
Kontakt:

Re: makieciarnia daraska

Post autor: ArturSchŁ »

Zamiast taśmy klejącej nie lepiej dać pianek izolacyjnych rurek CO ?
Za ten post autor ArturSchŁ otrzymał podziękowanie:
JarUs (14 lis 2015, 21:55)
Ocena: 25%
Awatar użytkownika
womo
Posty: 1884
Rejestracja: 19 maja 2008, 13:53
Lokalizacja: Wrocław
Podziękował;: 56 razy
Otrzymał podziękowań: 53 razy
Kontakt:

Re: makieciarnia daraska

Post autor: womo »

Przepraszam skłamałem :oops: Złą kartkę wyciągnąłem, też mi te 7,6 nie pasowało aż poszedłem zmierzyć ...

W drugiej robiłem odległość 7,6 odległości i miałem problemy z BTTB. Dlatego dołożyłem jeszcze jedną pętle i teraz jest 6,8 cm.
Jeszcze zapomniałem o łączeniu. Najpierw dałem grubą blachę która nie "pracowała" i strasznie naginała podjazd. Dlatego w końcu łączyłem pokłady kawałkami sklejki i jest o wiele lepiej.
No i miejsca na łączeniu kółek nie wiele bo z tych 6,8 zabrała sklejka 1,2 mm. Ale patyczaki i reszta przechodzi bez problemu.
Dobrze, że poszedłem zdjęcia zrobić bo znalazłem jeden pręt nie zabezpieczony taśmą :mrgreen:
Podobno jedno zdjęcie za tysiąc słów ...
Jak widać miejsca nie wiele :P
ObrazekObrazekObrazek
Za ten post autor womo otrzymał podziękowanie:
daraśekp (14 lis 2015, 22:07)
Ocena: 25%
