2 uwagi:
Ścieżki na miękkim podłożu są awaryjne, Pamiętam jak w ZX Spectrum notorycznie padało połączenie klawiatury z PCB komputerka za sprawą awarii przewodzących ścieżek na folii.
Przy okazji na fimiku widać genialnie jak "lutować" SMD przy pomocy przewodzącego "kleju na gorąco". Ta metoda warta jest polecenia.

Dla potrzeb mini płytek z mini miejscem na ich osadzenie lepszym patentem może się okazać.

Zawsze można to zagiąć, uformować, zalać CA (czy czym tam) i wcisnąć gdzie potrzeba

PCB Laminator...

PCB w 30 minut:

Popatrzcie jeszcze, kolejne filmiki ...
Także Solder Mask (z filmu laminatorem albo farba) + utrwalanie UV.

Metoda chemicznego transferu tonera z wydruku na PCB:

Do transferu chemicznego drukuję na ulotkach z marketów.

Nie wkleił sie link
viewtopic.php?f=7&t=12625&start=45

Jest tez specjalna folia termotransferowa. Ale droga 16 zł za 4 arkusze.
Ja używam folii światłoczułej. Ale trzeba mieć naświetlarkę uv.

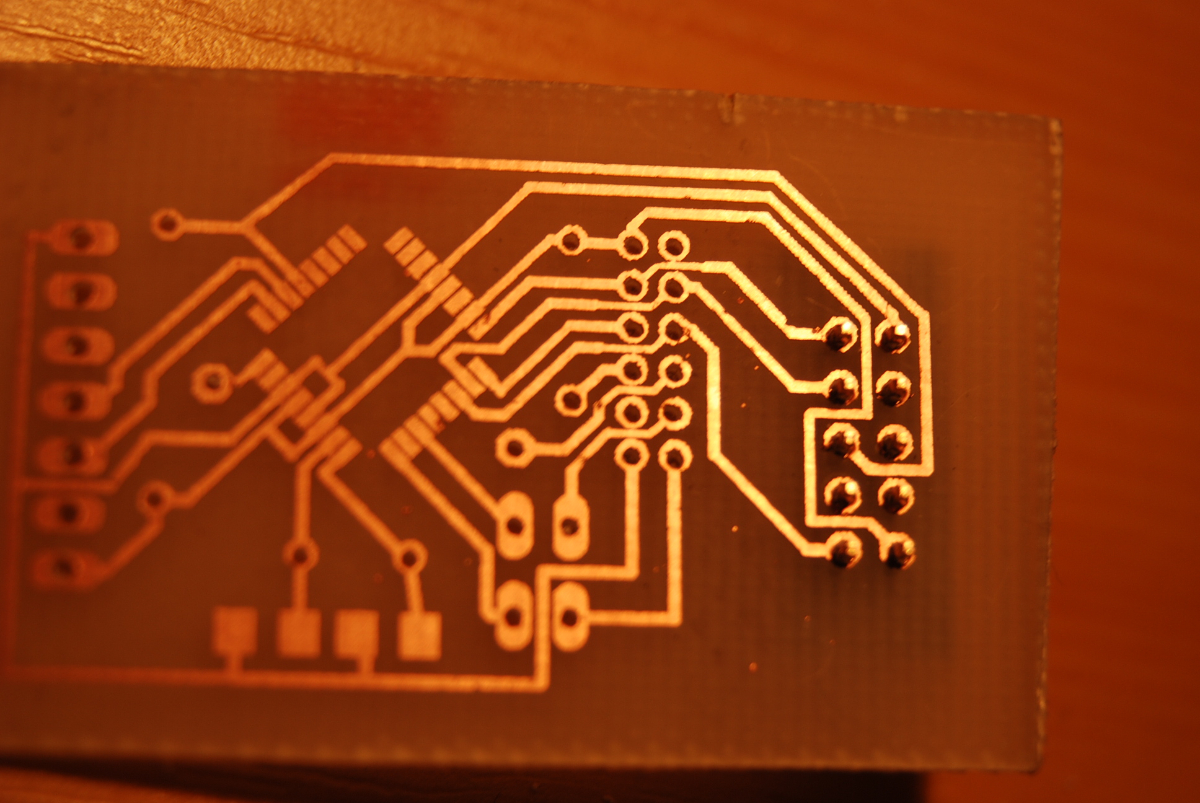

A tu wygląd płytki przy drugim podejściu. Jeszcze parę razy i myślę że będzie dobrze.

A jak masz troche samozaparcia i zdolności to z kilku napędow cd romow lub drukarek i arduino pi pisaka możesz zrobić drukarkę obwodów. Jest pare filmów na youtubie

wicy pisze:Robił, robił... Do termotransferu używałem zwykłego papieru kredowego.

Zgadza się. Zwykły papier do ksero nie działa (sprawdziłem) . Proste płytki do oświetlenia wagonów robiłem... nożykiem do tapet, ale procesora tam żadnego nie ma, chodziło tylko o właściwe rozmieszczenie punktów świetlnych i dużych elementów, które miały się schować w WC.

ArturSchŁ pisze: ktoś już w domu tak robił, poproszę o ew. uwagi.

Robił, robił... Do termotransferu używałem zwykłego papieru kredowego. Trochę ciężko go było potem oderwać, ale dobre odmoczenie w wodzie i schodził pod pocieraniem palcem.
Do prostych płytek, zwłaszcza małych nawet tak prosta metoda to wytaczanie działa na komara. Małe płytki punktuję w miejscach otworów, zamalowuję w całości pisakiem i wyskrobuję ścieżki igłą

Chciałbym podpowiedzieć jeszcze jedną metodę do zastosowań amatorskich, a mianowicie transfer chemiczny. Zrobiłem tą metodą całe moje DCC (oprócz dekoderów jazdy) i mam wrażenie że już o tym pisałem.
Metoda opisana TUTAJ

Metoda termo transferu, tzw. żelazkowa:
Google,
jeden z ciekawszych kursów: Płytki drukowane PCB w domu - eXtronic Przykładowe etapy procesu.

ktoś już w domu tak robił, poproszę o ew. uwagi.
