Może nie tyle podnoszona, co bardziej dociskana do szyny zewnętrznej, tracąc kontakt na wewnętrznej. SM nie ma kks, więc pierwsza oś wagonu jedzie mocno po bandzie.Domiss pisze:Czy to przypadek, że wagonik miga tylko (bardziej), gdy jest podpięty do lokomotywy, a gdy jest na końcu składu, to mniej? Jeśli nie, to może sprzęg jest na na tyle złej wysokości, że któraś ośka jest delikatnie podnoszona?
).
i można w całość składać.
.
A dajesz listwę LED czy dekoder? Największy jaki mi się udało zmieścić to 220uF a 1000 nie byłby za duży - ale to trzeba by było już zamiast kibelków dać a nawet siedzeń. Chociaż w II klasie zapomnieli dodać siedzeń to można napakować kondensatorówtydzial pisze:A ja daję przewodzik pod tą blaszkę(jedna za +druga ośka za -) i kondesator do kibelka i nie miga.Ale jak by co to chętnie bym widział takie dekodery w swoich składach.

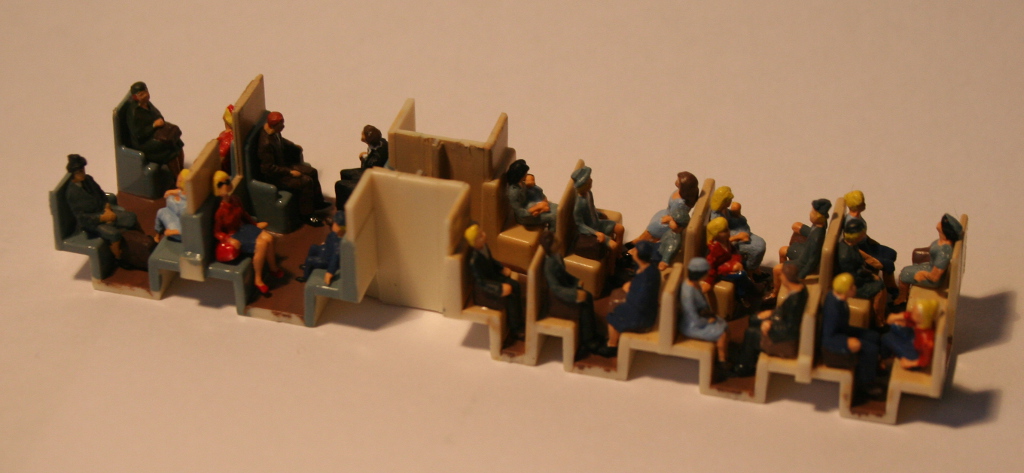

. A propo ktoś zna może numer seryjny siedzeń w wagonie I/II klasa - bo z dwóch stworzyłbym do jednego wagonu , albo jakiś inny patent na dorobienie siedzeń do tego wagonika.
, ale i tak działa po złożeniu. Obmyśliłem już rozwiązanie tego problemu przez przylutowanie jej do pola wraz z rezystorem - powinno zadziałać .
Dziękuje w wiarę w moje możliwości, ale troszkę kolega przecenia moje umiejętności. Jak dla mnie to porywanie się z motyką na słonce z kilku powodów a jednym z to moja wiedza na temat elektroniki lub szczerze powiedzmy jej brakDomiss pisze:Trochę się tylko dziwię, czemu kolega przy takiej wiedzy i umiejętnościach nie zrobi sobie po prostu własnego dekodera jazdy z odpowiednią liczbą wyjść
. Drugi problem to miniaturyzacja - tutaj płytka do świateł wyszła wielkości małego dekoderka jazdy - ale jest to kompromis między wielkością a łatwością jej polutowania, można ją spokojnie jeszcze z miniaturyzować. Następny to czas tworzenia takiego projektu - czy nie lepiej poświęcić go na zagadnieniom, które nie są dostępne na rynku i raczej nie będą bo są zbyt niszowe i nieopłacalne komercyjnie. Projekt stworzenia własnego dekodera raczej nie zostanie zrealizowany. Kilka razy do tematu podchodziłem by przy minimalnej ilości wyjść dekodera realizować jak największą możliwość sygnałów - konkluzja na koniec zawsze była podobna zastosować dekoder który umie sterować każdym światłem osobno. Czytając kilka tematów na ten temat też w sumie dochodziło się do tego wniosku.wicy pisze:A co do projektu, myślałeś o jakimś mini rejestrze przesuwnym? Albo może lepiej - bramkami logicznymi? Dałoby to nowe możliwości przy skromności wyprowadzeń.
- w sumie przy takich układzie możliwość wyświetlenia - 8 stanów sygnałów na każda stronę oraz dodatkowe 8 sygnałów obustronne. Tutaj pojawia się następny punktu np. jak umożliwić przeprogramowanie dla użytkownika przez interfejs itd.. Tu gdzieś doszedłem, że łatwiej stworzyć drugi dekoder tylko do świateł (mniejszy układ bo potrzebuje tylko jednej wejścia). Oczywiście pojawiają się następne pytania jak to obsłużyć czy na jednej czy dwóch CV itd.. A na końcu jest wniosek, że lepiej zastosować dekoder z odpowiednia ilością wyjść . Dlatego decyzja o prostym układziku realizujący podstawowe sygnały (dekoder 4FO i 2 FOr/f) - ale jak wcześniej wspomniałem istnieje możliwość zrealizowania wszystkich 5 sygnałów przy pewnych ograniczeniach na dekoderze z 6-FO i 2 FOr/f i to jest kompromis do którego udało mi się dojść Użytkownicy przeglądający to forum: Obecnie na forum nie ma żadnego zarejestrowanego użytkownika i 1 gość
