ST43 od MTB

[NemoTT]

Witam!
To teraz od ST43-418 z najnowszego wypustu. W zasadzie to pytanie do Kolegów,

Od końca
Wycieraczki to wąskie wypraski oznaczone przez Ciebie jako B.
Uważam ST43 z wszystkich lokomotyw wypuszczonych przez MTB za najlepiej 'zachowującą' się na torach. Na moich modelowych jeździ rewelacyjnie.
Światła tylko białe przód (tak jest w pozostałych modelach MTB i bardzo dobrze, ponieważ czerwone sygnalizują koniec składu), z tyłu namalowane czerwone.
Wg mnie osi napędowych jest 4, ale niech jeszcze wypowiedzą się fachowcy.
Pozdrawiam

[Ciora]

Witam!
To teraz od ST43-418 z najnowszego wypustu. W zasadzie to pytanie do Kolegów, nie informacje, bo jesteście większymi specjalistami i lepiej się znacie. Kupiłem model analogowy, na razie z cyfrą nie mam do czynienia. CZy ktoś ją ma i może mi odpowiedzieć?
1. W ulotce jest info, że model posiada 3 punkty odbioru prądu, ale fabrycznie podłączony jest jeden kontakt. Dla lepszego odbioru prądu z kół można podłączyć pozostałe.

Czy tak faktycznie jest, czy tak tylko piszą na wszystkich ulotkach do wszystkich lokomotyw? Czy to ma związek z liczbą osi, które pobierają prąd? Czy trzeba to robić? Jest jakaś różnica, efekt? Jak to zrobić? Czy laik, jak ja powinien się w ogóle za to brać?
2. W opisie jednego sklepu jest info , że osi napędnych jest 6. W mojej są 4 - czy to wada lokomotywy, czy może błąd w opisie sklepu?
3. W opisie sklepów jest info, że są światła białe z przodu i czerwone z tyłu. U mnie tylko białe z przodu. Znów: wada lokomotywy, czy błąd opisu?
4. Testowałem na torach, niestety póki co mam tylko u-rurki. Na łukach ok, ale wypada na rozjazdach. Czy to raczej wina starych torów bttb, czy lokomotywy? Nadmienię, że najczęściej wyskakuje tylko jednym wózkiem, tym po stronie bez wentylatora/komina na dachu. Czy więc winny wózek, czy rozjazd. A może ktoś z Poznania lub okolicy zechciałby pomóc i ją przetestować na torach modelowych? W razie czego proszę o kontakt na priv.
5. Części dodatkowe - wycieraczki to na zdjęciu to coś z literą A, czy B? Wg mnie B.

[Scio]

Światła - ST43 od MTB
Kto szuka znajduje i daleko nie trzeba było szukać. Oświetlenie kabiny można już wł/wył poprzez F6.

[ArturSchŁ]

... bo po SUSI idzie domyślnie dźwięk (czy coś w tym stylu)

Ło Matko i Córko Po SUSI nie idzie DŹWIĘK, tylko polecenia.

SUSI - Serial User Standard Interface, czyli interface szeregowy (a nie kanał dźwiękowy).
https://dccwiki.com/SUSI

[Domiss]

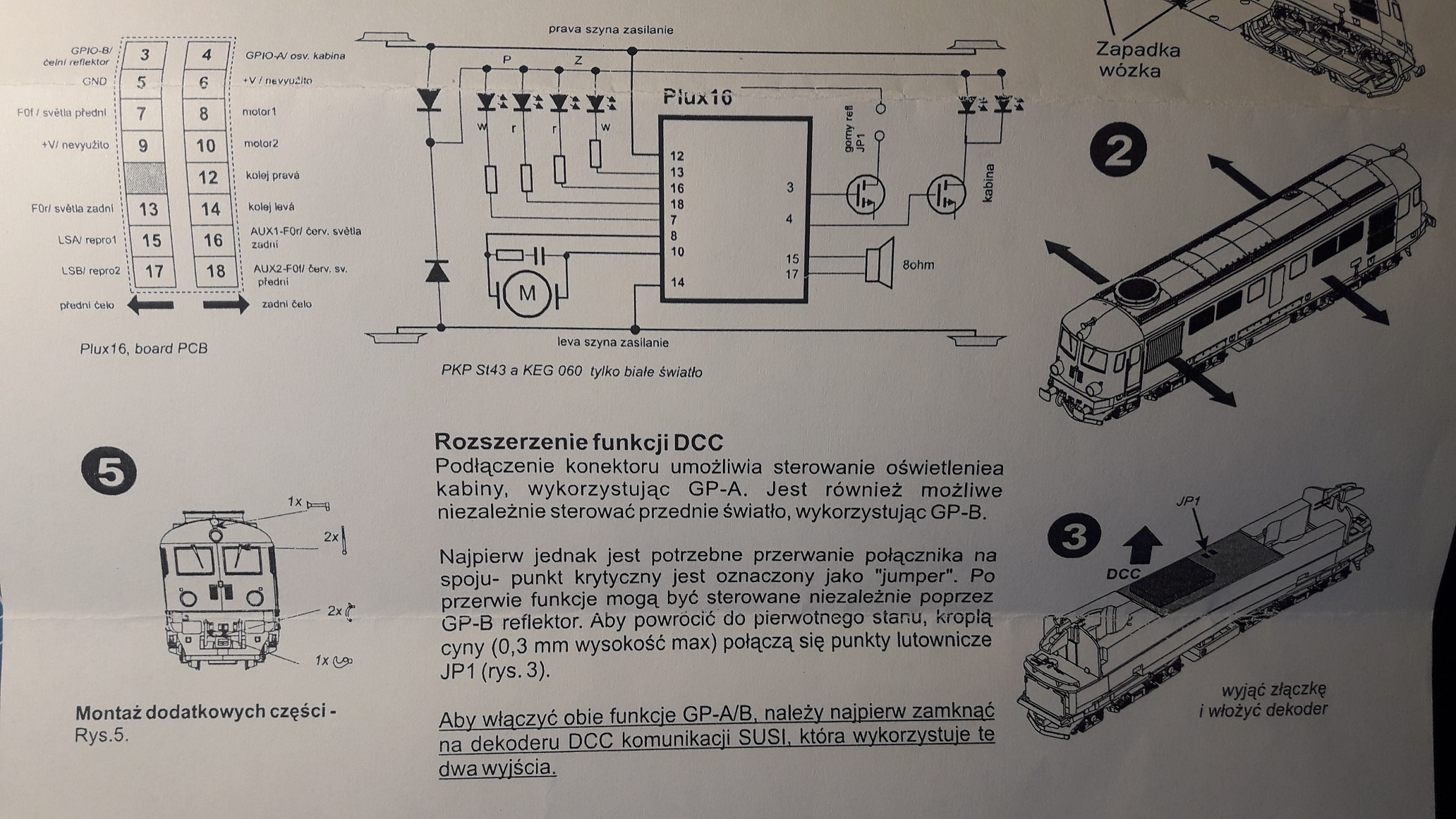

OK, przecięcie zworki umożliwia włączani/wyłączanie oświetlenia kabiny, tyle że domyślnie jest to przez producenta podpięte pod któryś z pinów SUSI dekodera. Aby to działało, to dekoder musi mieć możliwość wyłączenia SUSI i "podpięcia" wyjścia oznaczonego na obrazku złącza przez GPIO-B (pin 4 na obrazku MTB) pod któryś klawisz funkcyjny Fn. Nie każdy dekoder ma taką możliość - mnie udało się zrobić dyskotekę w kabinie, bo po SUSI idzie domyślnie dźwięk (czy coś w tym stylu) i nie dało się tego (w moim dekoderze) przestawić. Pozostałych informacji trzeba szukać w instrukcji dekodera . Na szczęście zawsze można przecięcie zworki na płytce cofnąć lutując razem dwa pola lutownicze powyżej miejsca przecięcia.

[Borczy]

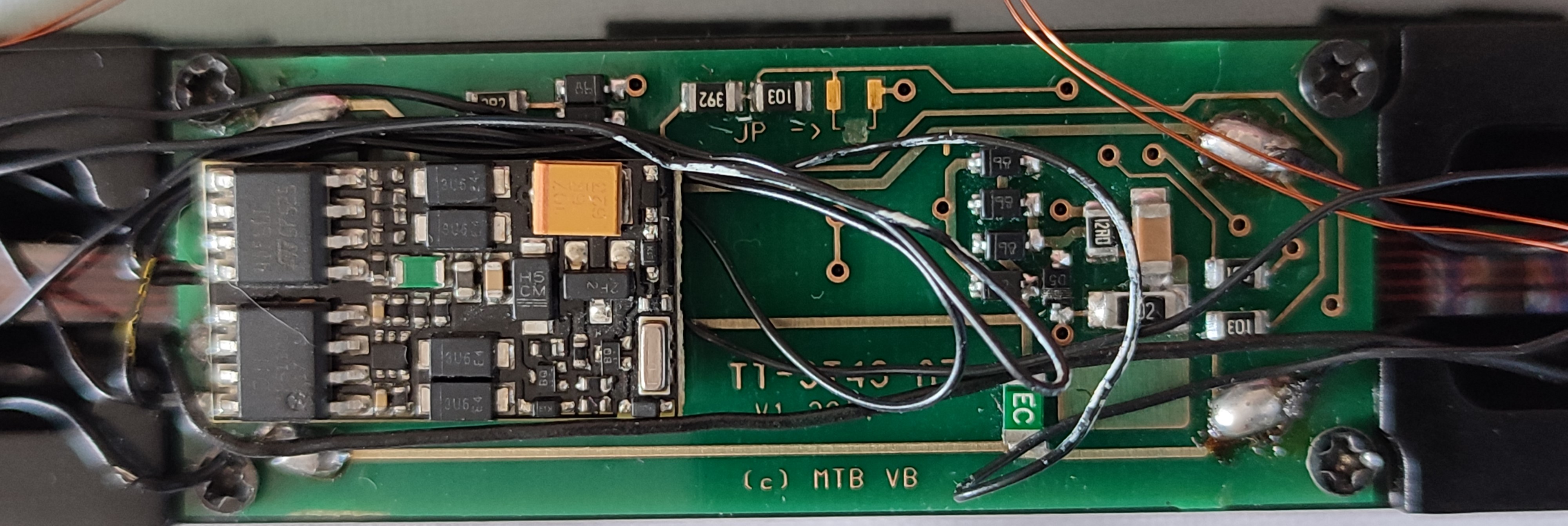

Jeśli oryginalna płytka nie została za mocno pominięta tą masą przewodów, to jest na niej zworka JP-> (na środku pierwszego zdjęcia) - o ile dobrze pamiętam, to w instrukcji jest napisane, co z nią można zrobić aby włączyć/wyłączyć oświetlenie kabin.

W moim egzemplarzu była jakaś rzeźba z oświetleniem kabiny. Polecenie producenta wykonane i nie działało, dopiero gmeranie w CV pewnego serwisu z pod Wrocławia zadziałało.

[Scio]

Jeśli oryginalna płytka nie została za mocno pominięta tą masą przewodów, to jest na niej zworka JP-> (na środku pierwszego zdjęcia) - o ile dobrze pamiętam, to w instrukcji jest napisane, co z nią można zrobić aby włączyć/wyłączyć oświetlenie kabin.

Instrukcja jest tylko jak to zrobić krok po kroku? Przede wszystkim chodzi mi o oświetlenie kabiny.

[Domiss]

Jeśli oryginalna płytka nie została za mocno pominięta tą masą przewodów, to jest na niej zworka JP-> (na środku pierwszego zdjęcia) - o ile dobrze pamiętam, to w instrukcji jest napisane, co z nią można zrobić aby włączyć/wyłączyć oświetlenie kabin.

[JarUs]

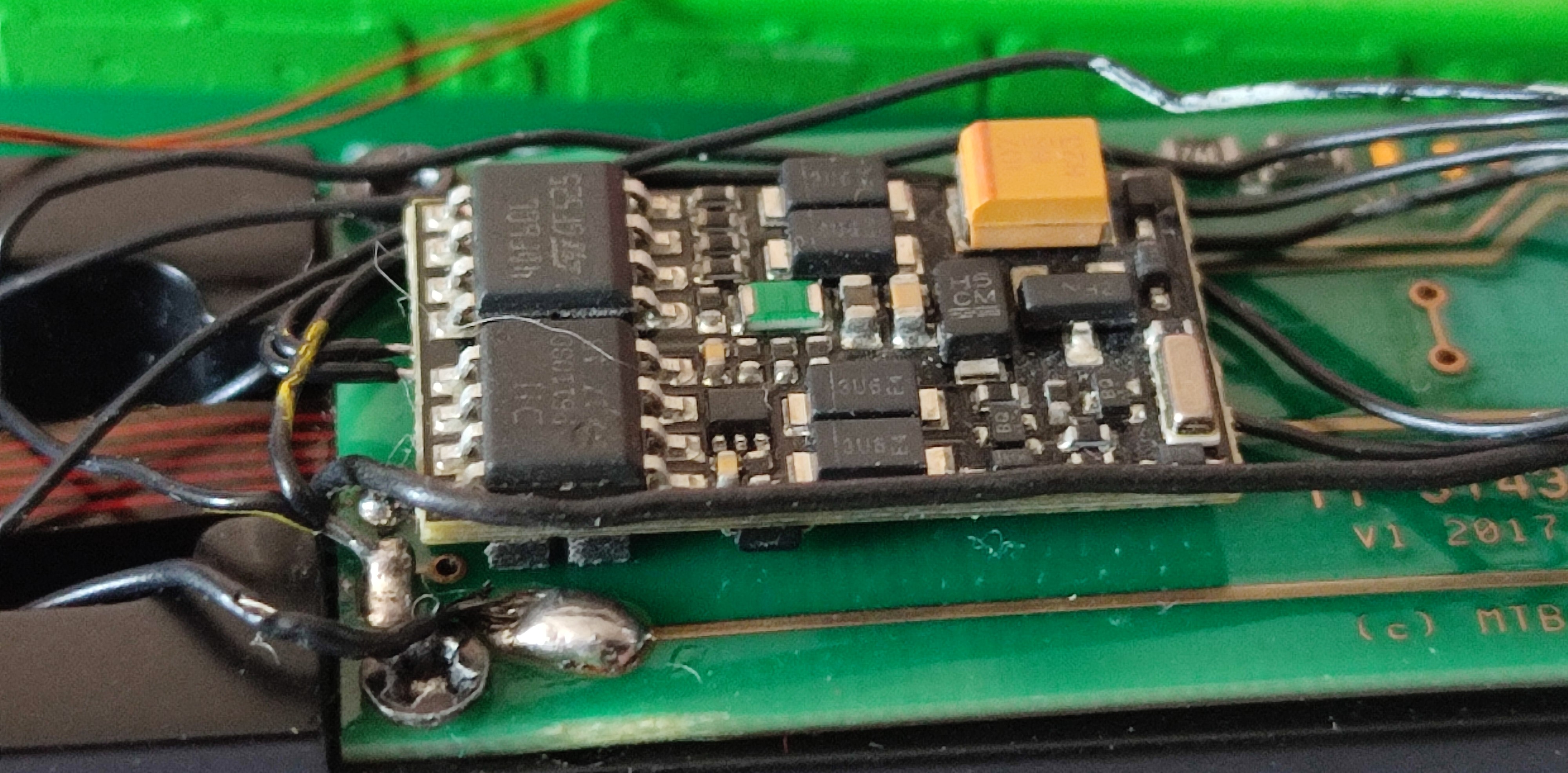

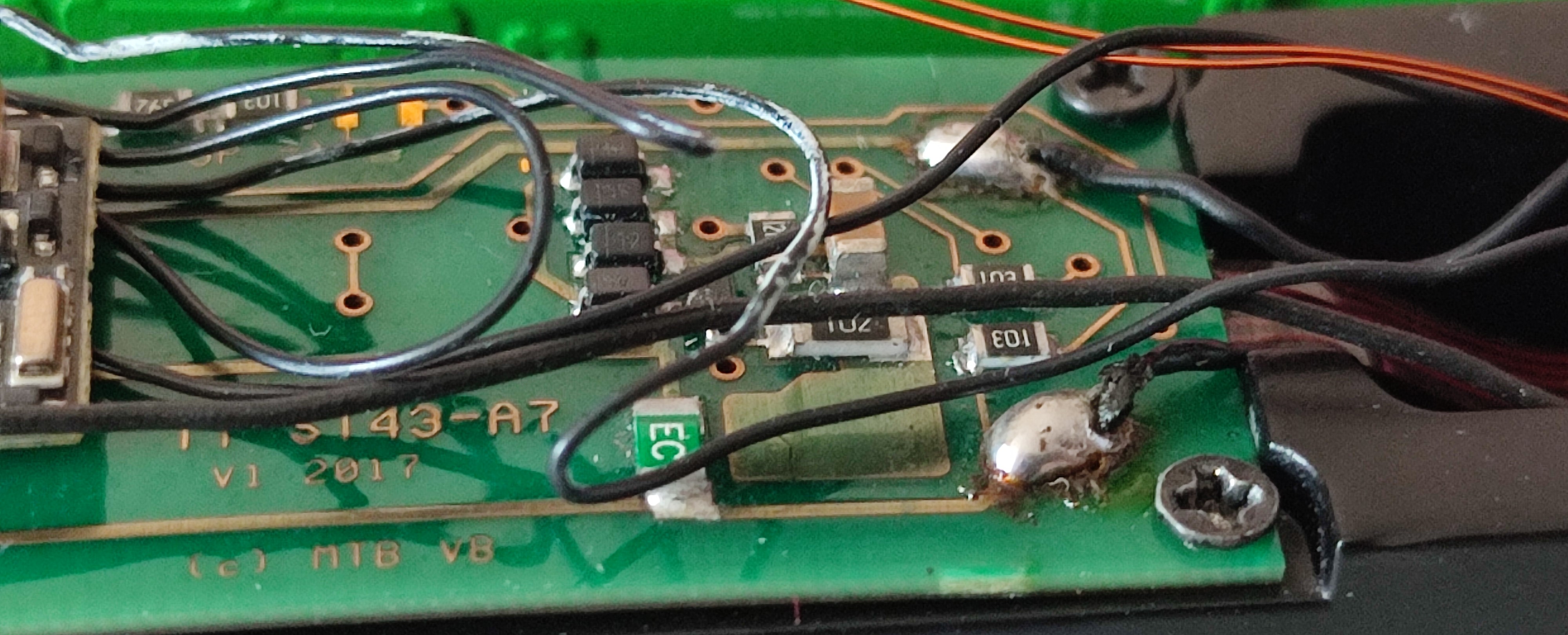

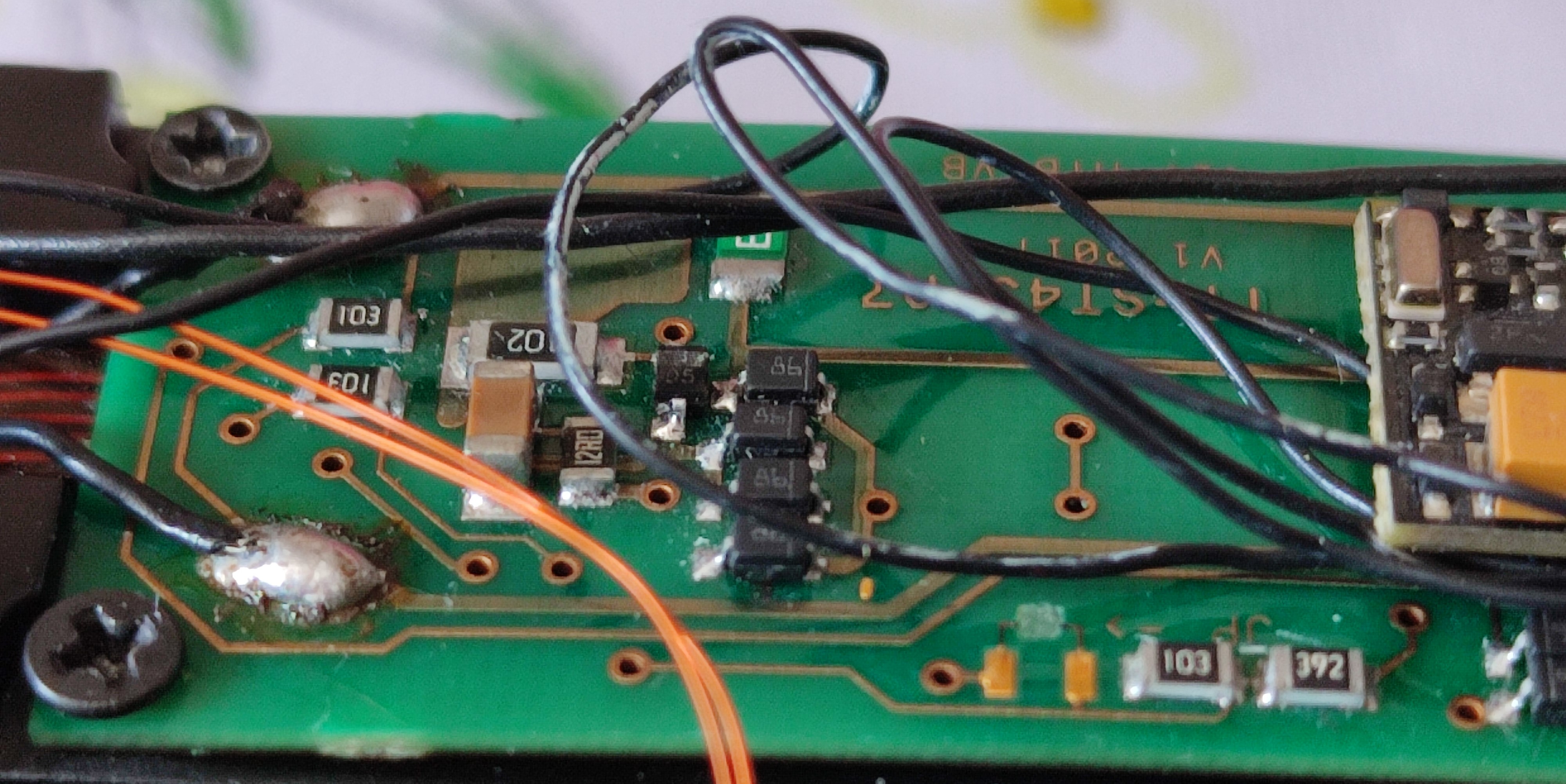

Czemu taka plątanina i tyle kabli masz

Płytka MTB jest uboga w ścieżki, stąd:
- po dwa kable do górnych świateł led smd
- po dwa kable do sprzęgów
- po kablu do sterowania oświetleniem kabin
- cztery kable zasilające

[JarUs]

Sam aktywowałeś te funkcje?

Elvis aktywował mi te funkcje podczas montażu dekodera i elektrycznych sprzęgów.
W przypadku sprzęgów musiałem dostosować CV do warunków imprezowych, czyli sterowania fredem.

[Scio]

Moja posiada takie funkcje:
F0 – światła białe
F3 – sprzęg przód
F4 – sprzęg tył
F5 – oświetlenie kabiny
F6 – światła manewrowe
F7 – światła mocne/słabe

Sam aktywowałeś te funkcje?

[dejww]

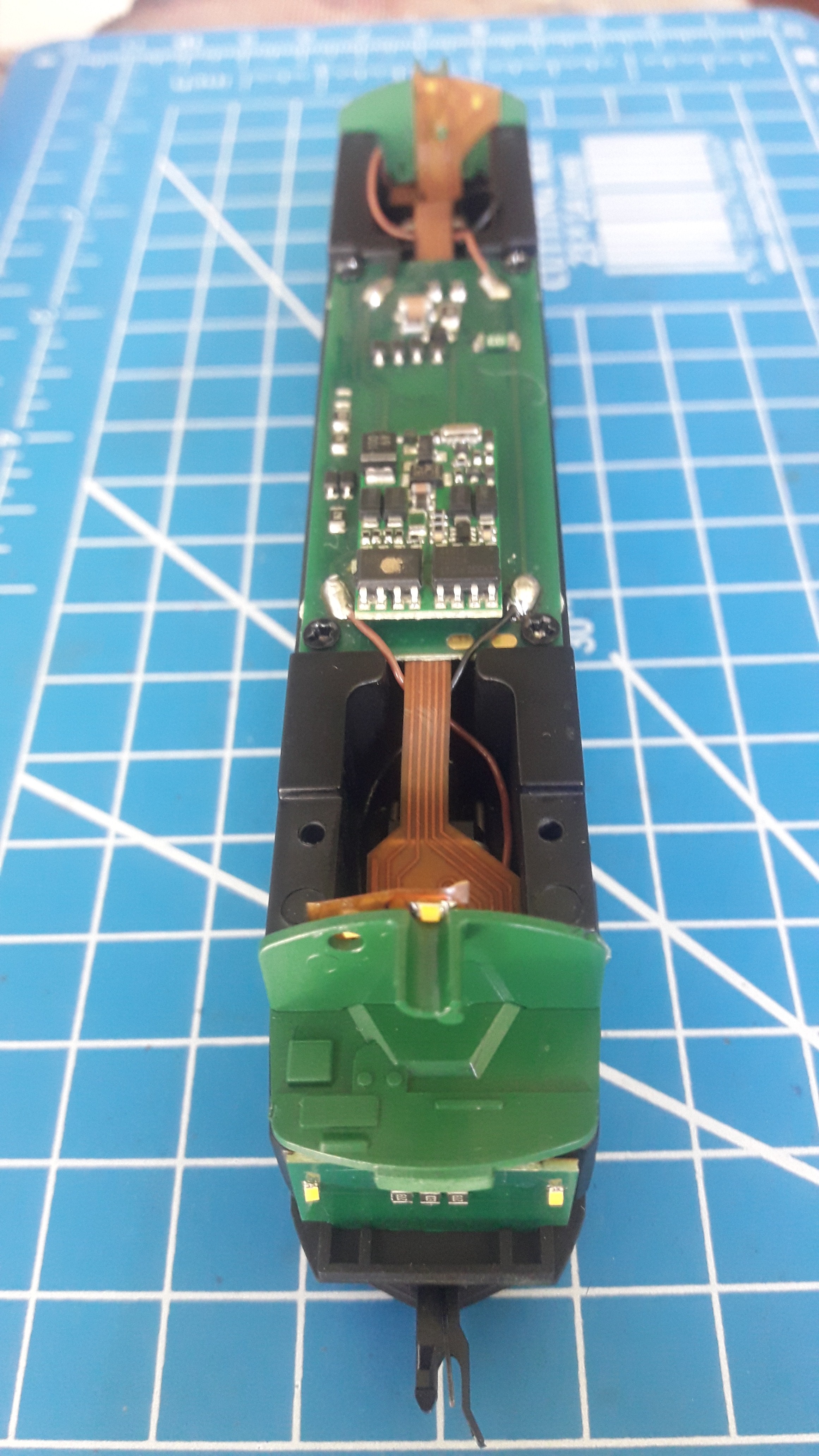

W mojej jest tak.

Tak powinno być. Ewentualnie jeszcze kable do glosnika z dźwięku, te dwa piny z przodu plytki po prawej stronie kolo śrubki i czarnego przewodu.

[Scio]

W mojej jest tak.

[dejww]

Czemu taka plątanina i tyle kabli masz

[JarUs]

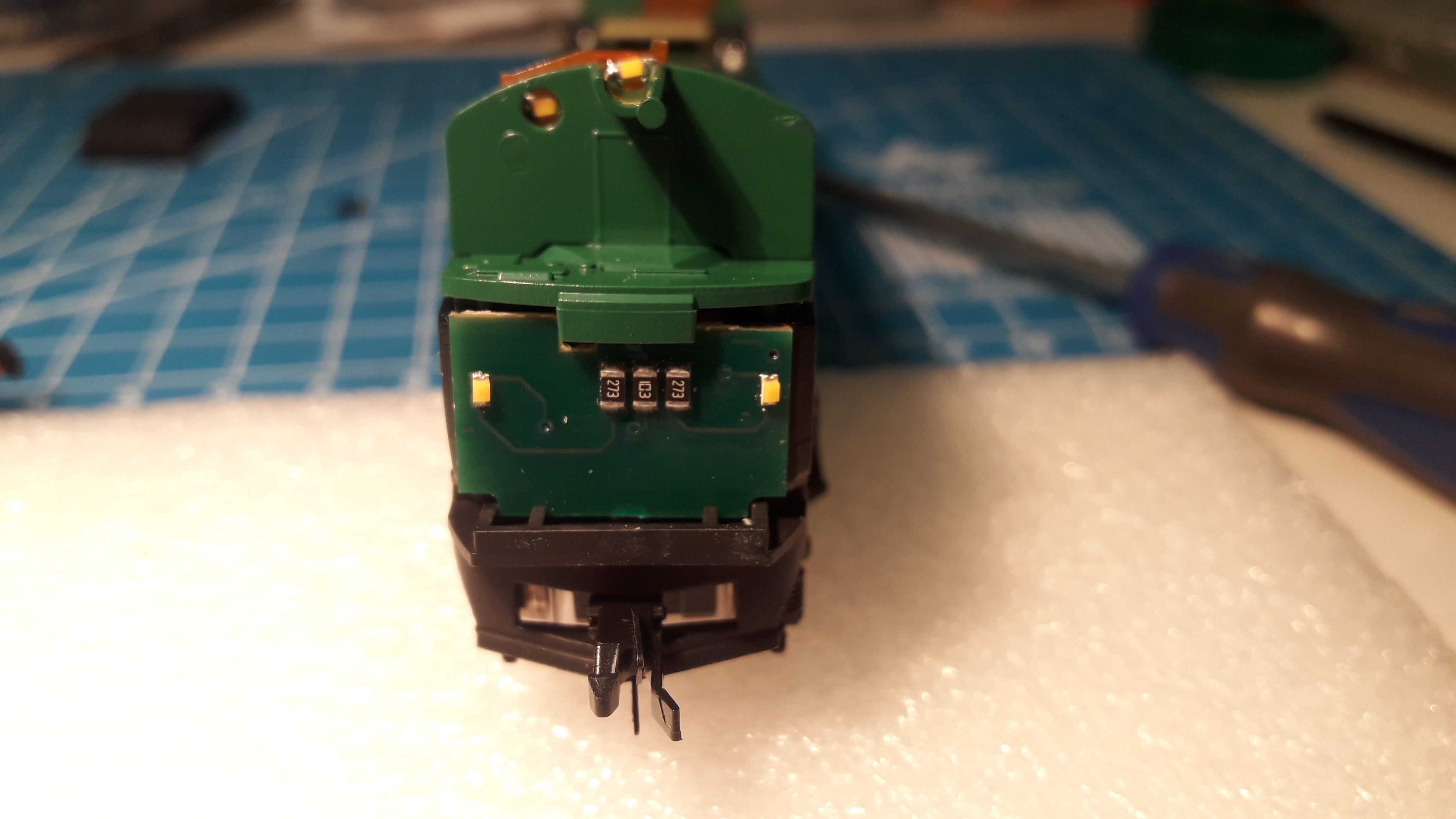

U mnie tak to wygląda:
