Jak z pulpitu analogowego sterować dekoderem akcesoriów DCC

[manfred]

Chyba powiedzenie nigdy nie mów nigdy jest prawdziwe. Zaczynasz mnie przekonywać do cyfryzacji jest jeszcze jedno a pomożesz mi to zrobić? Oczywiście nie na już bo centralka jest w Gdańsku a skrzynki w Hamburgu, dopiero jak wrócę do Polski.

[ArturSchŁ]

Jak się ktoś upiera, że pulpit fizyczny MA BYĆ (tzn. skrzyneczka drzewnianna lub inna), to jest bez różnicy.

Osobiście używam pulpitów wirtualnych (tzn. z App. z21), mogę taki pulpit zamocować po lewej albo po prawej stronie skrzynek, zawsze się zgadza (mam wersję Lewą i Prawą rysunku stacji). Gdy zmodyfikuję układ stacji, nie muszę zmieniać pulpitu/skrzyneczki tylko poprawiam rysunek. Pulpit wirtualny mogę wyświetlić zarówno na smartfonie, tablecie, PC czy dużym telewizorze.

Z pulpitem fizycznym (przełączniki + kabelki) zawsze jest możliwość uszkodzenia go (czy to któryś przełącznik czy co gorsze ...kabelek), no i tablet (w transporcie) nie zajmuje tyle miejsca co cały pulpit z kablami.

PS:
...a obecnie stary tablet z ładowarką znajdzie się w (prawie) każdym domu.

[manfred]

Teraz naiwne pytanie: a jaka jest korzyść z przejścia sterowania rozjazdami z analogowego na cyfrowy ,przy założeniu że nie będę korzystał z laptopa i telefonu do sterowania. Pulpit z przełącznikami i zaznaczonym torowiskiem ma być i to jest niezmienne

[Century]

W/g dołączonego schematu to mamy perpetuum mobile

A tak na poważnie to nie zastępuje centralki tylko myszkę, to trzeba podłączyć pod centralkę. Co podobnego można znaleźć w projektach Paco

[manfred]

Dzięki za informacje. Muszę to sobie przemyśleć i przeliczyć finanse.

[ArturSchŁ]

1. Jak zauważyłeś, dekoderem akcesoriów DCC można sterować z multiMausa lub Appki Z21.
2. Co zrobić jeśli mamy gotowy pulpit analogowy.
A tu sprawa jest bardziej trudna, bo pulpit analogowy należy przerobić na ...cyfrowy.

Służy do tego układ/moduł działający odwrotnie do myszy/manipulatora. Na stronie tego samego sklepu znajdujemy taki moduł:

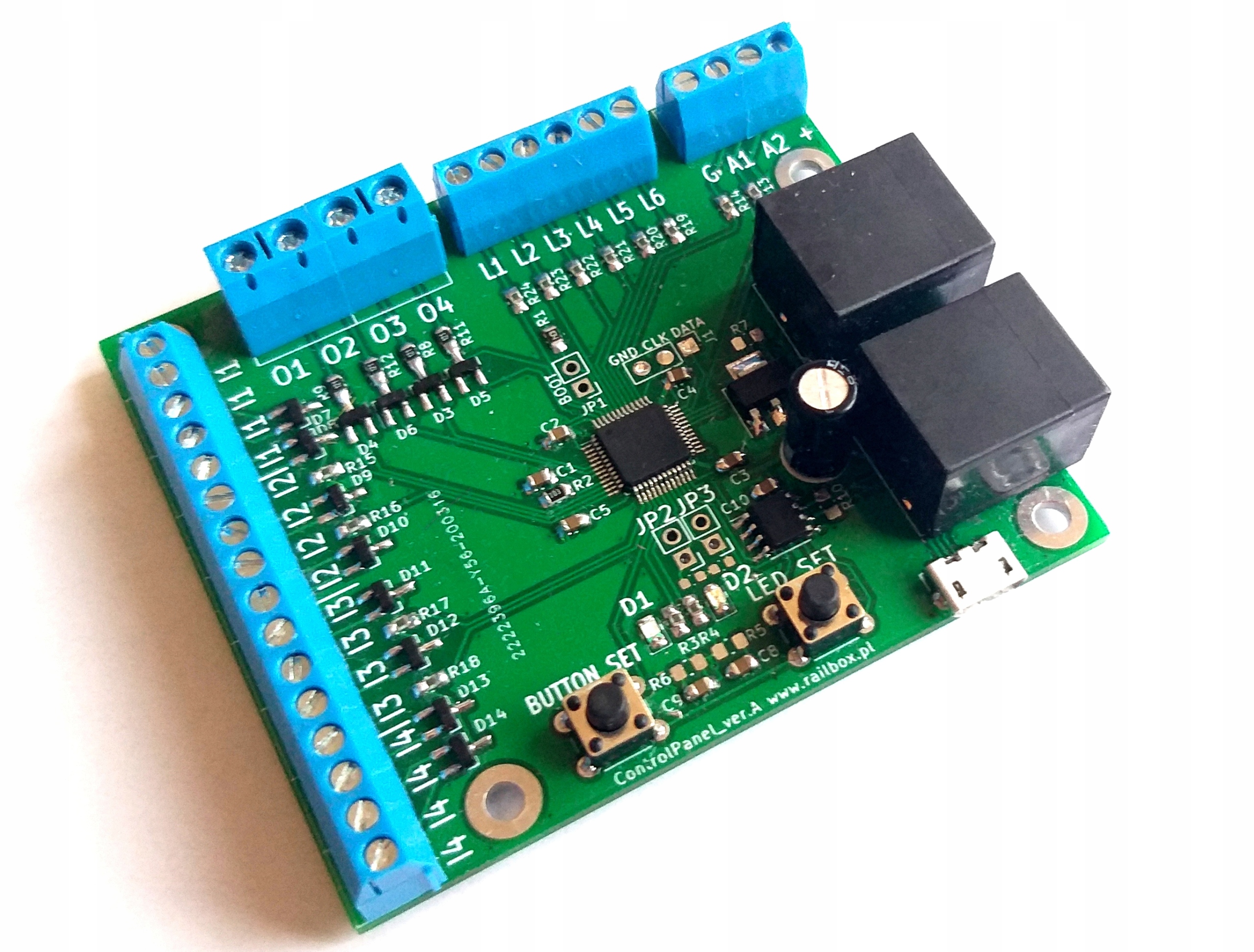

Dekoder DCC PULPIT sterowniczy makieta:

Określenie "Dekoder" jest błędne, gdyż moduł działa odwrotnie: KODUJE naciśnięcie przycisku/przełącznika na pulpicie, na sygnał DCC czyli jest to "koder" lub "enkoder", ale rozumiem, że dla prostoty i zrozumiałości dla klienta, wystarczy słowo dekoder.
Na w/w stronie mamy schematy i uproszczony opis instalacji. Moduł jest odpowiednikiem multiMausa, więc by doprowadzić wystarczającą moc do zasilania akcesoriów należy jeszcze użyć boostera. Tak wytworzony sygnał DCC rozprowadzamy do wszystkich akcesoriów na makiecie.
Nic nie stoi na przeszkodzie, by do magistrali (XpressNet) równolegle z opisanym powyżej modułem, podłączyć multiMausa i nim też sterować (choćby na próbę) akcesoriami.

UWAGA:
sygnał DCC, wytworzony w module, to nie powinien być ten sam sygnał DCC, który podajemy do torów i taboru, a jest to niedopuszczalne w przypadku segmentów sTTandardowych
Tworzymy drugi system DCC przeznaczony tylko do sterowania akcesoriami (rozjazdy, sygnały, oświetlenie itd).
Oczywiście jak kto się uprze, to da się te oba systemy połączyć w jedną funkcjonalną całość, ale może być to przyczyną kłopotów.

[dopisane]

W międzyczasie Miano wskazał na dodatkową funkcję "Uniwersalnego" dekodera, czyli na możliwość bezpośredniego w module, sterowania napędami, co mocno upraszcza rozwiązanie i jest wystarczające w większości przypadków.

[miano]

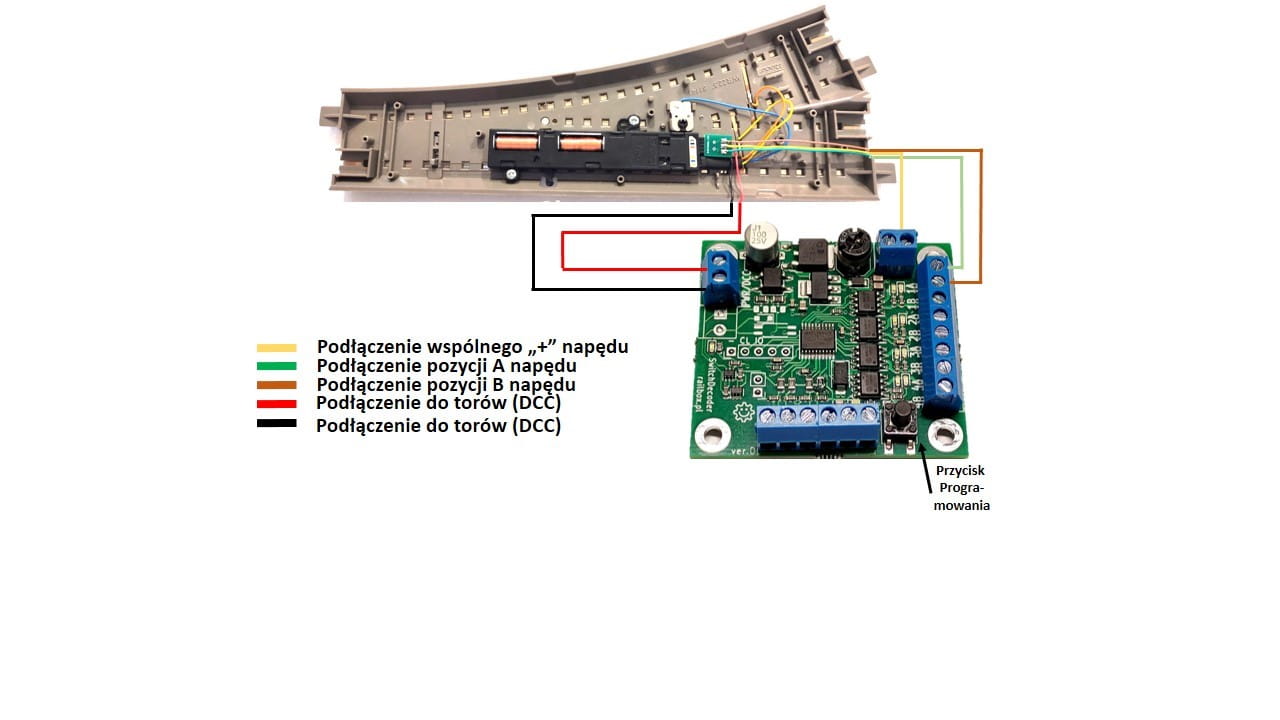

Sterujesz sygnałem (1 położenie) lub jego brakiem (2 położenie) co jest pokazane na jednym z rysunków.
Więc musisz zastosować przełączniki jak na rys. lub inne on/off.

[manfred]

https://bogos.pl/pl/p/Uniwersalny-dekod ... -4310/1616

Mam pytanie: jak tym sterować z pulpitu (poza Multimausem).
Chodzi mnie o to że mam pulpit z analogowym sterowaniem rozjazdami i montując dekodery jak to wszystko ogarnąć.
