LEDy w praktyce

Post autor: **ArturSchŁ** » 13 lip 2014, 16:05

Tylko, że może się oderwać przewód razem z punktem lutowniczym od płytki ceramicznej.

Wiadomo, trzeba uważać.

Ranger · Post autor: **Ranger** » 13 lip 2014, 16:04

Robię tak samo jak Jarek, jak przewód oderwie się to znaczy, że był źle przylutowany.

Samowarek · Post autor: **Samowarek** » 13 lip 2014, 15:21

Nie za drucik bo się urwie

JarUs · Post autor: **JarUs** » 13 lip 2014, 14:29

Post spóźniony (w moim przypadku). Pchła uciekała.

Drugiej nie dałem uciec.
Zamiast klejenia smd do gazety ja zastosowałem taśmę klejącą dwustronną. Przyklejam smd do kawałeczka taśmy, lutuję i przy okazji robię test na jakość połączenia drucików z diodą, odrywając diodę smd od taśmy ciągnąc za druciki.

Post autor: **ArturSchŁ** » 13 lip 2014, 13:42

Jakim sposobem przylutować przewód do LEDa ?

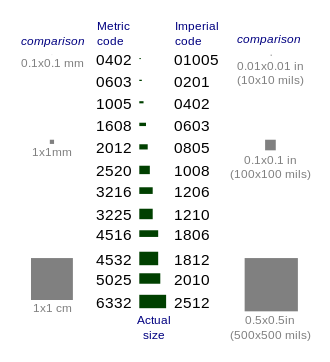

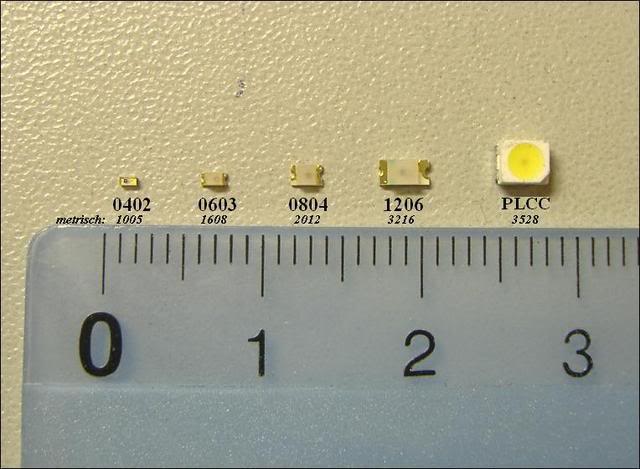

Te najmniejsze 0402 (czyli 1 x 0,5 mm) czy 0603 (1,6 x 0,8 mm) po dotknięciu czymkolwiek znikają, a to pryskając nie wiadomo gdzie lub przyklejają się do narzędzia i tyle było je widać.
Odnalezienie na kolanach, z lupą na oczach, na podłodze/ciuchach/meblach spisane jest z góry na niepowodzenie. Odnajdujemy 1 szt na 10 znikniętych.

Warto zakupić odpowiednią liczbę zapasu

Po kilku bezowocnych przeszukiwaniach podłogi,
zaczynam lutowanie od ...klejenia.

Bierzemy Kropelkę, igłą umaczaną w kleju smarujemy gazetę, przyklejamy LEDa (stroną dolną, tą co nie świeci) do gazety i w ten sposób mamy LED-ową pchłę unieruchomioną na czas przylutowania pierwszego lub obu przewodów. Dalej to już z górki.
