Re: E95, BRAWA

Post autor: MonsterSale »

Chodziło mi o wielkość rezystancji.
W międzyczasie dostałem odpowiedz od producenta:
151 do czerwonej diody, a 3001 do białej, czyli zgodnie z moim przypuszczeniem.
Wojtek_Kraków
Posty: 1525
Rejestracja: 12 sie 2016, 09:11
Lokalizacja: Kraków
Podziękował;: 42 razy
Otrzymał podziękowań: 33 razy
Kontakt:

Re: E95, BRAWA

Post autor: Wojtek_Kraków »

MonsterSale pisze: 31 sie 2022, 13:43 Przygodę czas zacząć Obrazek

- rezystorów (przychodzą dwa rodzaje - mocniejszy lutujemy do diody białej, słabszy do czerwonej)
Pisząc mocniejszy masz na myśli moc rezystora czy jego rezystancje?
Chyba to drugie.
A rezystancje dobierasz do prądu jakim ma być zasilana dioda.
Dla białej można przyjąć 5mA (napiecie pracy od 2.5-3.4V)a dla czerwonej 20mA (napięcie pracy 2-2.5V). Chociaż tu trzeba mieć info od producenta.
I z tych właśnie liczb oraz max napięcia jakie będziesz miał w szynach należy wyliczyć wartość rezystora.
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

Wątek został przeniesiony do innego: https://www.tt-board.de/forum/threads/e ... st-1306237
Najciekawszy jest wpis z dzisiaj, gdzie napisano:
"Serie" tych lokomotyw różniły się numerami:
11210 - E95 02 - płytka bez gniazda dekoderów - Epoche III/V - do 2002
53000 - E95 03 - płytka bez gniazda dekoderów - Epoche III - Q2/2007
53001 - E95 05 - NEM651 - Epoche II - Q4/2008
53002 - E95 01 - NEM651 - Epoche III - Q3/2010
co potwierdzałoby moją hipotezę. Obalić ją można poprzez znalezienie 53000, który jednak miał inną płytkę :)
Za ten post autor MonsterSale otrzymał podziękowanie:
ArturSchŁ (02 wrz 2022, 07:35)
Ocena: 9.09%
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

Na niemieckim forum twierdzą, że były dwie serie 53000 i pierwsza nie miała miejsca na dekodery.
https://www.tt-board.de/forum/threads/e ... ren.63750/
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

Marcin Romanowski otworzył swój egzemplarz Brawy 53000 i u niego również jest płytka bez opcji wstawienia dekoderów. Byłby za duży przypadek, żeby dwa egzemplarze 53000 miały podmienione płytki drukowane, więc stawiam hipotezę, że dopiero 53001 był wyposażony w płytki umożliwiające wstawienie dwóch dekoderów.

Dziękuję Marcinie za poświęcony czas.
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

Ale to nie wyjaśni zagadki 53000.

Ciekawostką jest to, że manual na stronie Brawy dotyczący 53001 tez ma w nagłówku ze chodzi o model 11210, ale jest sekcja o digitalizacji - w przeciwieństwie do instrukcji dla 53000.
romanpumas
Posty: 802
Rejestracja: 09 sty 2009, 21:46
Lokalizacja: leszno
Podziękował;: 6 razy
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: romanpumas »

Sprawdzę w piątek jakie mam papiery do wersji w DRG 53001.Być może że pierwsze egzemplarze 53000 były na tych samych wypustach co 11210.
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

W pudełku z mojej 53000 instrukcja jest taka jak pod tym linkiem czyli ze wskazaniem na 11210.
Możliwe wiec ze poza zmianą numeru bocznego wypusty 11210 i 53000 były tożsame i dopiero 53001 wprowadziła zmiany.
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

Dokument jest na serwerze Brawy oznaczony jako 53000 (zobacz na link)
romanpumas
Posty: 802
Rejestracja: 09 sty 2009, 21:46
Lokalizacja: leszno
Podziękował;: 6 razy
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: romanpumas »

To jest ulotka od pierwszej wersji 11210 a ta nie miała gniazd.
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

Instrukcja Brawy do 53000 pokazuje płytkę bez dekoderów: https://www.brawa.de/fileadmin/Produkte ... E95_DR.pdf
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

Kupiłem z drugiej ręki i mogło być, jak piszesz.
Obudowa jednakże z wypustu 53000.
Awatar użytkownika
ArturSchŁ
Administrator
Posty: 9729
Rejestracja: 09 kwie 2006, 07:22
Lokalizacja: Rumia
Podziękował;: 121 razy
Otrzymał podziękowań: 42 razy
Kontakt:

Re: E95, BRAWA

Post autor: ArturSchŁ »

MonsterSale pisze: 31 sie 2022, 16:50Tak wiec na stronie rumi o Patyczakach Artur powinien poprawić info dotyczące dekoderów: 53000 (drugi wypust) niekoniecznie był z gniazdami do dekoderów.
Hmm...
Ciekawe co mówisz.
Nie chcę się spierać, bo nie pracowałem w BRAWIE gdy składali E95, więc je jestem na bieżąco.
Możliwe, że pierwsze partie drugiego wypusku były jeszcze na PCB ze starej produkcji, choć to mało prawdopodobne.
Zajrzyj do instrukcji, tam powinien być nr art. oraz rysunek PCB z dziurami (lub bez) na 2 dekodery.

Możliwe, także, jeśli zakupiłeś z 2-giej ręki, że poprzedni właściciel dokonał przekładki PCB pomiędzy starą, a nową wersją.
W moim komplecie (53001) instrukcja i PCB są zgodne.
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

Przy okazji natknąłem się na numer seryjny mojej sztuki:

Tak wiec na stronie rumi o Patyczakach Artur powinien poprawić info dotyczące dekoderów: 53000 (drugi wypust) niekoniecznie był z gniazdami do dekoderów.
Awatar użytkownika
MonsterSale
Posty: 464
Rejestracja: 04 lip 2020, 08:53
Lokalizacja: Konstancin-Jeziorna
Podziękował;: 1 raz
Otrzymał podziękowań: 8 razy
Kontakt:

Re: E95, BRAWA

Post autor: MonsterSale »

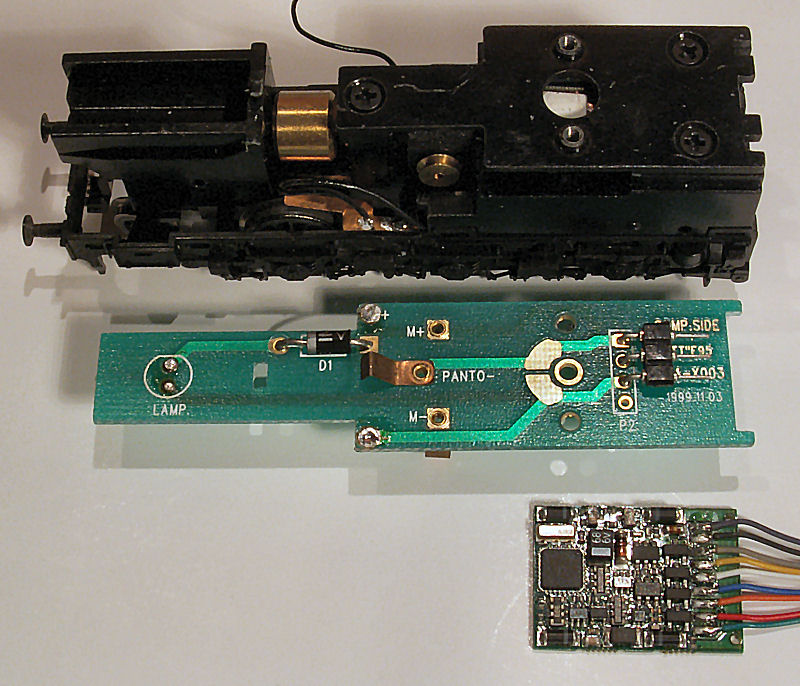

Drugi człon rozebrany, oryginalna płytka odlutowana i zdjęta.
Przegródki między światłowodem górnym a dolnym w obu pokrywkach założone.
Ulamany bolec się klei. Zobaczymy czy będzie wystarczająco silny. Jeśli nie, czeka mnie wiercenie maleńkim wiertłem i wstawienie tam kawałka cienkiego drutu żeby robił za bolec od góry i od dołu zaczepu.

Te płytki rozdzielające wyglądają tak:
